Wysokotemperaturowe wafle Langasite do zastosowań piezoelektrycznych SAW BAW
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Wafle Langasyckie |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Wafle Langasyckie | metoda wzrostu: | Czochralski |
|---|---|---|---|
| twardość: | 6,6 Moha | Oporność: | 4,0×1012Ω/cm-1 |
| Rozszerzalność termiczna (x10-6/oC): | α 11: 5,10 α 33: 3,61 | Prędkość akustyczna, SAW: | 2400 (m/s) |
| Stała częstotliwości, BAW: | 1380 (kHz/mm) | Sprzęgło piezoelektryczne: | K2 (%) BAW: 2,21 PIŁA: 0,3 |
| Podkreślić: | Wysokotemperaturowe wafle Langasite,wafel Czochralski SAW,wafle Langasite 6 |
||
opis produktu
3-calowe polerowane wafle Langasite do zastosowań piezoelektrycznych SAW BAW

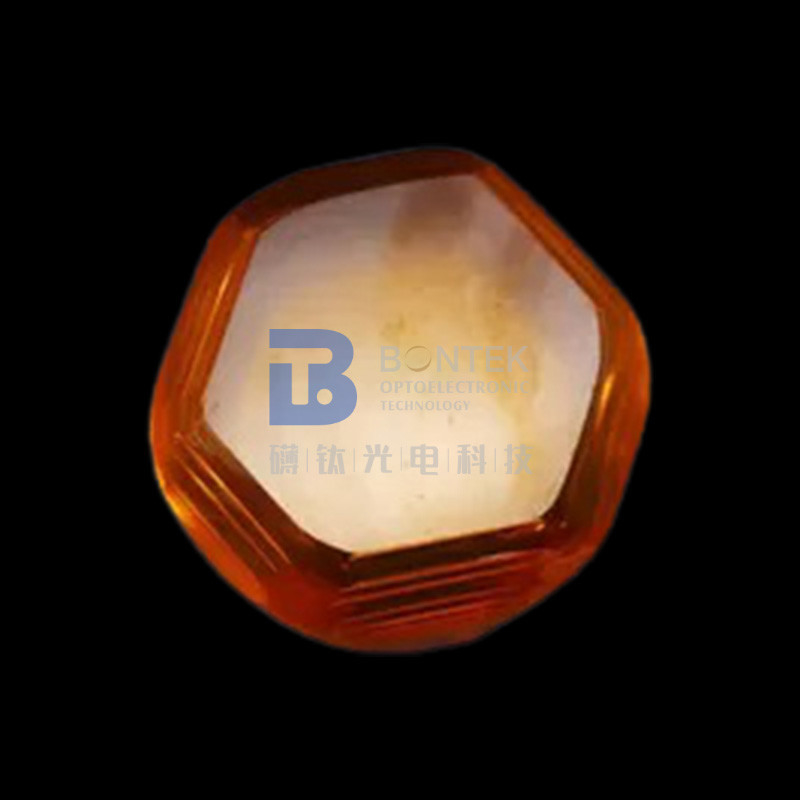

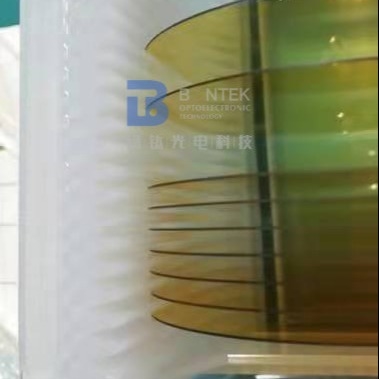

Wafle langasytowe to podłoża wytworzone z monokrystalicznego langasytu, odpowiednie do stosowania w zastosowaniach powierzchniowych fal akustycznych.Takie płytki są najczęściej określane jako średnica 3" z płaskością referencyjną. Orientacja płytek jest określana przez klienta w oparciu o pożądane cechy wydajności komponentu. Powierzchnia wysokiej jakości, o niskim stopniu uszkodzenia jest przygotowywana na jednej głównej (rozprzestrzeniającej się) powierzchni przez polerowanie. Tylna strona jest zwykle docierane do bardziej szorstkiego wykończenia, aby złagodzić niepożądane tryby wibracji.
Wykorzystanie kryształów LGS do projektowania filtrów powierzchniowej fali akustycznej (SAW) jest bardzo perspektywiczne w związku z szybkim rozwojem telefonii komórkowej.Filtry LGS BAW posiadają wysoką konkurencyjność w porównaniu z analogicznymi filtrami kwarcowymi.
|
Struktura krystaliczna |
układ regionalny, grupa 33 a= 8,1783 c = 5,1014 |
|
Metoda wzrostu |
Czochralski |
|
Twardość |
6,6 Moha |
|
Gęstość |
5,754 g/cm3 |
|
Temperatura topnienia |
1470 °C ( punkt przejścia fazowego: nie dotyczy) |
|
Rozszerzalność termiczna (x10-6/oC) |
α 11: 5,10 α 33: 3,61 |
|
Prędkość akustyczna, SAW |
2400 (m/s) |
|
Stała częstotliwości, BAW |
1380 (kHz/mm) |
|
Sprzęgło piezoelektryczne |
K2 (%) BAW: 2,21 PIŁA: 0,3 |
|
Inkluzje |
N0 |
|
Wafel Langasite, YXIs /0/140/25 |
Tolerancja |
|
|
Cięcie, A1 |
138,5° |
± 0,1° |
|
Cięcie, A2 |
26,7° |
± 0,1° |
|
Średnica D mm |
100mm |
± 0,25 mm |
|
Grubość T.mm |
0,50 mm |
±0,03mm |
|
Odniesienie Płaskie F1,mm |
32,0 mm |
±2.50mm |
|
Drugorzędny płaski F2, mm |
11,0 mm |
± 2,00 mm |
|
Powierzchnia |
||
|
Wykończenie powierzchni przedniej |
Polerowany Ra < 0,7 nm |
|
|
Wykończenie tylnej powierzchni |
Docierane, 0,4 pm < Ra < 0,6 μm |
|
|
Płaskość |
<10μm |
|
|
Wady powierzchni przedniej |
||
|
Rysy, pęknięcia, zanieczyszczenia, inne (dołeczki, wgłębienia. skórka pomarańczy) |
Brak takich wad przy oględzinach |
|
|
Frytki |
|
|
|
Powierzchnia wiórów krawędzi |
Głębokość promieniowa < 0,5 mm: |
|
|
Ukos |
Zaokrąglona krawędź |
|
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to też nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
Kontrola akceptacji
- Produkt jest kruchy.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
