60mm Langasite Grubość wafla 0.5mm DSP Euler Kąty 0° 138,5° 26,7°
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Wafle Langasyckie |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Wafle Langasyckie | Grupa punktów: | 32 |
|---|---|---|---|
| Grupa kosmiczna: | P32I | Oporność: | 4,0×1012Ω/cm-1 |
| Kąt Eulera 1: | 0°,138,5°,26,7° | Kąt Eulera 2: | 0°,22°,90° |
| Prędkość piły Vef (m/s): | (0º,140º,25º) 2756 | Gęstość: | 5,746 g/cm3 |
| Podkreślić: | 60 mm wafel Langasite,0.25mm LGS Wafer,25 mm wafel LGS |
||
opis produktu

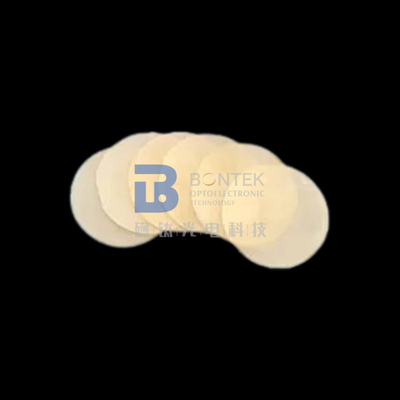

Średnica 60 mm Langasite Wafle Grubość 0,5 mm DSP Kąty Eulera0°,138,5°,26,7°

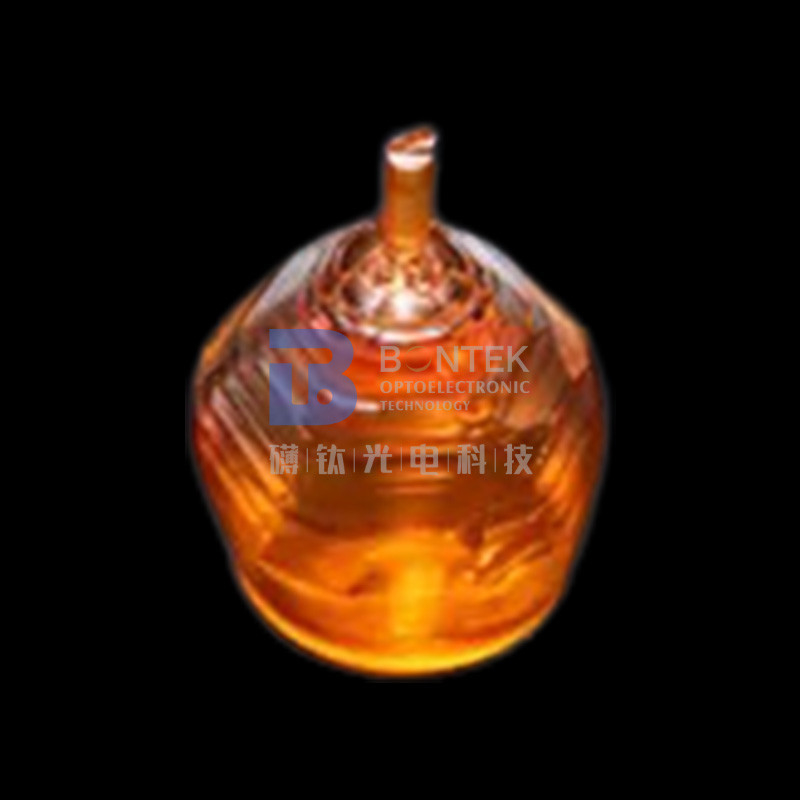

Kryształy Langasite La3Ga5SiO14 (LGSO lub LGS), znane również jako krzemian lantanu galu, mają strukturę krystaliczną należącą do grupy przestrzennej P321, grupy punktowej 32. LGS to obiecujący materiał piezoelektryczny bez przejść fazowych do temperatury topnienia 1470 °C .LGSO ma wartość współczynnika sprzężenia elektromechanicznego, który mieści się pomiędzy kryształem kwarcu a kryształem tantalanu litu.LGSO znajduje zastosowanie głównie w produkcji urządzeń i czujników SAW (powierzchniowa fala akustyczna), BAW (masowa fala akustyczna) (czujnik ciśnienia, czujnik przyspieszenia itp.).
Średnica:10 - 60 mm lub można dostosować
Grubość:0,25-0,5 mm lub można dostosować
Całkowita zmienność grubości (TTV) dla wafla 2":<10um
Pierwsze mieszkanie referencyjne:15,0 mm
Drugie mieszkanie referencyjne:8,0 mm
Chropowatość powierzchni (polerowana):Ra ≤ 1 nm
Wybory do polerowania powierzchni:SSP lub DSP.
Orientacje:Kąty Eulera (0°,138,5°,26,7°) lub (0°,22°,90°) lub cięcie w kształcie litery Z lub zgodnie ze specyfikacjami klienta.Definicja kątów Eulera (0,138,5,26,6): cięcie Y obrócone o 42,5 stopnia z odniesieniem płaskim prostopadle do osi X obróconej o 26,6 stopnia
|
Grupa punktów |
32 |
|
Grupa kosmiczna |
P32i |
|
Oporność |
4,0×1012Ω/cm-1 |
|
Grubość |
0,13-0,5 mm |
|
Średnica |
50mm |
|
Długość |
90-100mm |
|
Temperatura topnienia |
1470 ℃ |
|
Gęstość |
5.67g/cm3 |
|
Twardość Mohsa |
5,5 |
|
Współczynnik rozszerzalności cieplnej |
aa=16×10-6/K, ac=4×10-6/K |
|
Próg uszkodzenia optycznego |
670MV/cm2 |
|
Parametry ogniwa kryształowego |
a=b=0,8162nm,c=0,5087nm |
|
Stała dielektryczna |
ε11=18,27 |
|
ε33=55,26 |
|
|
Współczynnik elektrooptyczny |
γ11=2,3×10-12m/V |
|
γ33=1,8×10-12m/V |
|
|
Piezoelektryczna stała odkształcenia (10-12)C/N |
D11= 6,3 |
|
D14=-5,4 |
|
|
Prędkość fazowa m / s |
2750～2850 |
|
Współczynnik sprzężenia elektromechanicznego K [?] |
0,28～0,46 |
|
Współczynnik rozszerzalności cieplnej |
α11=5,15×10-6K-1 |
|
α33=3,65×10-6K-1 |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
