Piezoelektryczne wafle Langasite do filtrów działających zarówno na falach masowych, jak i powierzchniowych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Wafle Langasyckie |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

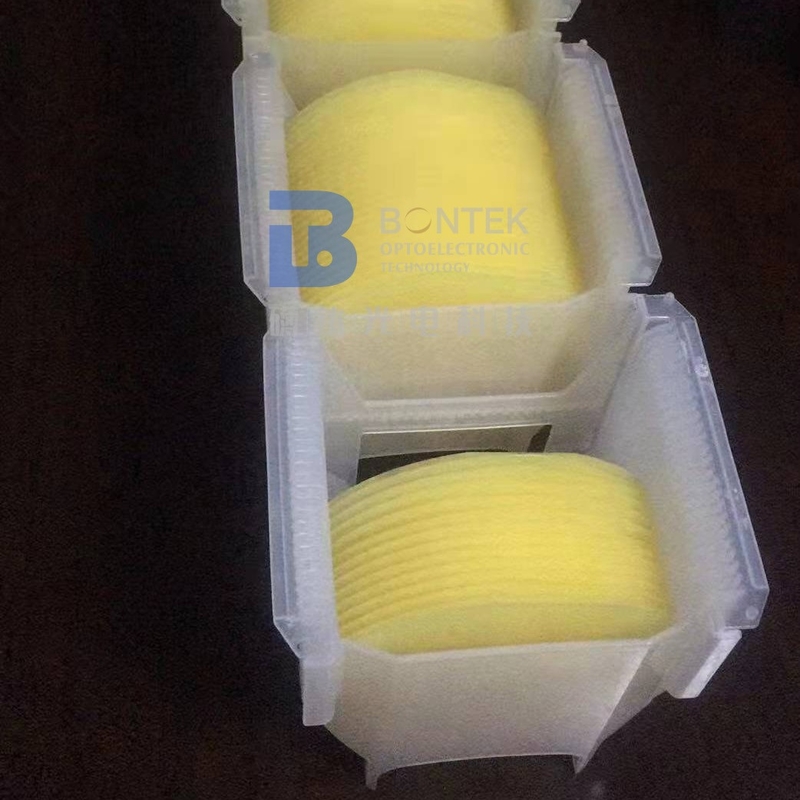

| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Wafle Langasyckie | Współczynnik sprzężenia elektromechanicznego: | 15,8 |
|---|---|---|---|
| Odstęp częstotliwości Δf, %: | 0,90 | Cięcie, A1: | 138,5° ± 0,1° |
| Cięcie, A2: | 26,7° ± 0,1° | średnica: | 100mm ± 0,25mm |
| grubość: | 0,5 mm ±0,03 mm | PIŁA Prędkość Vef: | (0º,140º,25º) 2756 m/s |
| Podkreślić: | Piezoelektryczne wafle Langasite,piezoelektryczne wafle SAW i fale powierzchniowe Langasite wafle,And Surface Waves Langasite Wafers |
||
opis produktu
Piezoelektryczne wafle Langasite do filtrów działających zarówno na falach masowych, jak i powierzchniowych

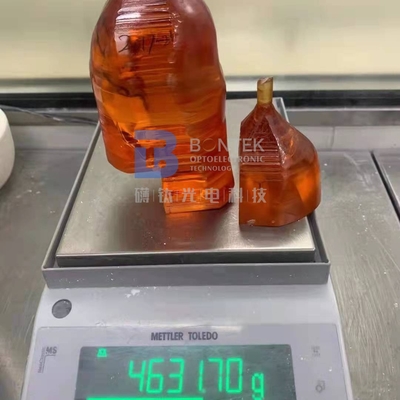

LGS Crystal to wielofunkcyjny kryształ.Rozważono i zbadano oddziaływanie między efektem elektrooptycznym a skręcalnością optyczną w krysztale funkcjonalnym i może on być stosowany jako kryształ elektrooptyczny.
Najbardziej obiecującym zastosowaniem kryształu langazytu są podłoża piezoelektryczne dla filtrów działających zarówno na falach objętościowych (BAW), jak i powierzchniowych (SAW).Podstawowe właściwości piezoelektryczne różnych kryształów działających na falach objętościowych przedstawiono i porównano w tabeli poniżej.
|
Wafel Langasite, YXIs /0/140/25 |
Tolerancja |
|
|
Kąt cięcia, A1 |
138,5° / 140° |
± 0,1° |
|
Kąt cięcia, A2 |
26,7° / 25° |
± 0,1° |
|
Średnica |
100mm |
± 0,25 mm |
|
Grubość |
0,50 mm |
±0,03mm |
|
Podstawowy płaski F1,mm |
32,0 mm |
±2.50mm |
|
Drugorzędny płaski F2, mm |
11,0 mm |
± 2,00 mm |
|
Przód |
Polerowane Ra <1,0 nm |
|
|
Tył |
Docierane, 0,4 um < Ra < 0,6 um |
|
|
Płaskość |
<10μm |
|
|
Rysy, pęknięcia, zanieczyszczenia, inne (dołeczki, wgłębienia. skórka pomarańczy) |
Brak takich wad przy oględzinach |
|
|
Odpryski krawędzi |
Głębokość promieniowa < 0,5 mm: |
|
|
Kryształy |
Współczynnik sprzężenia elektromechanicznego K, % (BAW) | Odstęp częstotliwości Δf, % | Współczynnik Q Q, ×103 | Współczynnik temperaturowy TFC, ×10-6/a |
|
Kwarc SiO2 |
7,0 | 0,25 | 100 | 0,5 |
|
Langasyt La3Ga5SiO14 |
15,8 | 0,90 | 50 | 1,6 |
|
tetraboran litu Li2b4O7 |
24,0 | 4,00 | 10 | 6,0 |
|
tantalian litu LitaO3 |
47,0 | 7.00 | 2 | 4.0 |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to też nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
Kontrola akceptacji
- Produkt jest kruchy.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
