Piezoelektryczne wafle Langasite LGS Crystal do filtrów Rezonatory i oscylatory
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Wafle Langasyckie |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

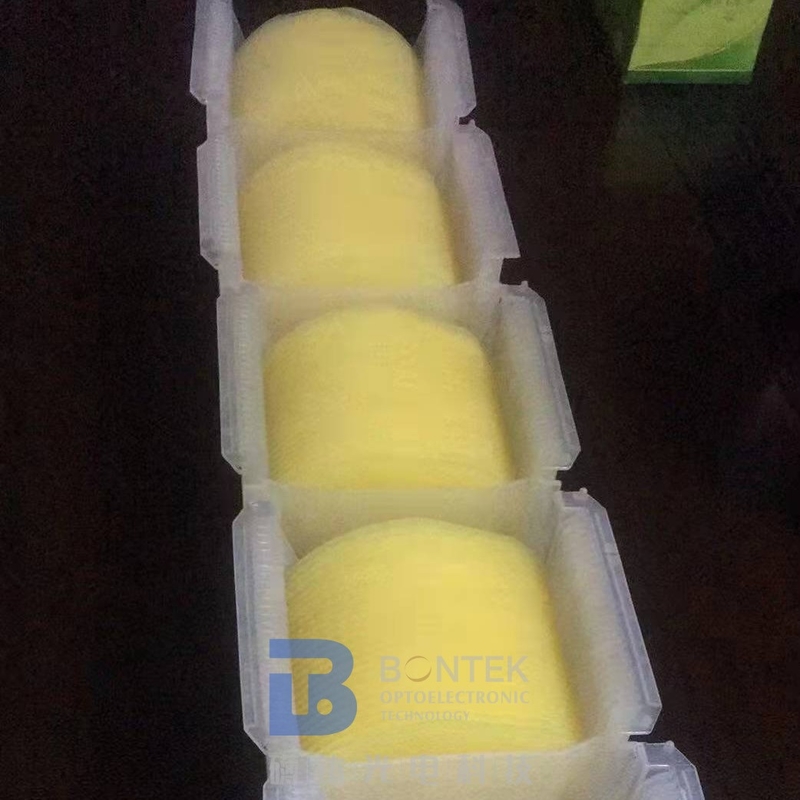

| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Wafle Langasyckie | Współczynnik sprzężenia elektromechanicznego: | 15,8 |
|---|---|---|---|
| Odstęp częstotliwości Δf, %: | 0,90 | Wytnij 1: | 138,5° |
| Wytnij 2: | 26,7° | Dia. śr. / Size /Rozmiar: | 100mm ± 0,25mm |
| grubość: | 0,5 mm ±0,03 mm | TFC, ×10-6/â: | 1,6 |
| Podkreślić: | Piezoelektryczne wafle Langasite,100 mm kryształ LGS,0.5mm Langasite Wafers |
||
opis produktu

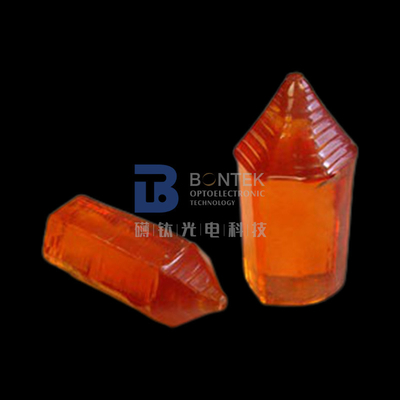

Piezoelektryczne wafle Langasite LGS Crystal przeznaczone do filtrów, rezonatorów i oscylatorów
LGS Crystal to wielofunkcyjny kryształ.Rozważono i zbadano oddziaływanie między efektem elektrooptycznym a skręcalnością optyczną w krysztale funkcjonalnym i może on być stosowany jako kryształ elektrooptyczny.
Najbardziej obiecującym zastosowaniem kryształu langazytu są podłoża piezoelektryczne dla filtrów działających zarówno na falach objętościowych (BAW), jak i powierzchniowych (SAW).Podstawowe właściwości piezoelektryczne różnych kryształów działających na falach objętościowych przedstawiono i porównano w tabeli poniżej.
Kryształy langasytu należą do materiałów piezoelektrycznych o wartości współczynnika sprzężenia elektromechanicznego, czyli pośredniego między tym współczynnikiem kryształu kwarcu a tantalitu litu. Zastosowanie kryształu Langasite umożliwia realizację filtrów o względnych pasmach przepustowych od 0,3 do 0,85%, a także projektowanie rezonatorów o odstępach rezonansowych 0,8% dla nowych typów oscylatorów sterowanych częstotliwościowo.
|
Produkt |
Standardowy, mm (cale) |
|
Wafel LGS
|
Skaleczenie: Do piły: (yxlt) 48,5o/26,3oi (yxlt)50,1o/25,5o(LGS) Dla BAW: 1,5oY i 3oY (LGS i LGT) Średnica: 76,2 (3,0). Grubość: 0,5 (0,02) Wykończenie: polerowana strona przednia.Tył docierany Równoległość: 5 µm Inne rozmiary odzwierciedlone w specyfikacjach klienta |
|
Płyta/blok LGS
|
Skaleczenie: Do piły: (yxlt) 48,5o/26,3oi (yxlt)50,1o/25,5o Dla BAW: 1,5oY i 3oY (LGS i LGT) L: 10 ~ 40 (0,4 ~ 1,6);Szer: 10 ~ 50 (0,4 ~ 2,0); T: 0,25 ~ 1,0 (0,01 ~ 0,04) Wykończenie: polerowana strona przednia.Równoległość: 5 µm Inne rozmiary odzwierciedlone w specyfikacjach klienta |
|
Pierścień LGS/LGT
|
Cięcie: X ID: 1,5 ~ 10,0 (0,06 ~ 0,4) OD: 5,0 ~ 20 (0,2 ~ 0,8). T: 0,2 ~ 1,0 (0,008 ~ 0,04) Wykończenie: docierane/polerowane. Równoległość: 5 µm.Elektrody natryskowe: Cr-Au Inne rozmiary odzwierciedlone w specyfikacjach klienta |
|
Kryształy |
Współczynnik sprzężenia elektromechanicznego K, % (BAW) | Odstęp częstotliwości Δf, % | Współczynnik Q Q, ×103 | Współczynnik temperaturowy TFC, ×10-6/a |
|
Kwarc SiO2 |
7,0 | 0,25 | 100 | 0,5 |
|
Langasyt La3Ga5SiO14 |
15,8 | 0,90 | 50 | 1,6 |
|
tetraboran litu Li2b4O7 |
24,0 | 4,00 | 10 | 6,0 |
|
tantalian litu LitaO3 |
47,0 | 7.00 | 2 | 4.0 |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
