Piezoelektryczny kształt pierścienia waflowego niobianu litowego Orientacja kształtu Z-cut 36Y-cut
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Niobian litu (LiNbO3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Rodzaj produktu: | Pierścień piezoelektryczny LiNbO3 | Postać: | Klasa optyczna / SAW |
|---|---|---|---|
| Orientacja cięcia: | X, Z, 36Y itd. | Średnica zewnętrzna: | 5mm ~ 150mm |
| Średnica wewnętrzna: | 2mm ~ 100mm | grubość: | 0,35 mm / 0,5 mm / 1,0 mm / 5,00 mm |
| Typ powierzchni: | Dwustronne polerowanie, Dwustronne okrążenie | Ra szorstkość: | Ra <1 nm, Ra 0,2 ~ 0,7um |
| Podkreślić: | Wafelek niobianu litu Z-cut,100mm wafel piezoelektryczny,wafel niobianu litu 36Y-cut |
||
opis produktu

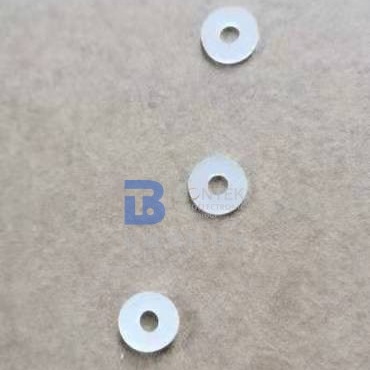

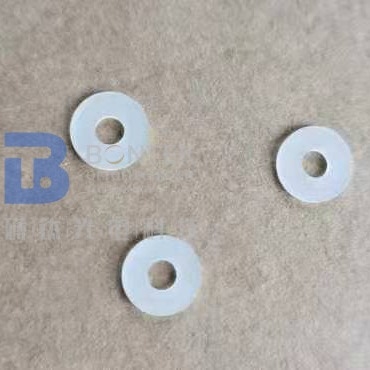

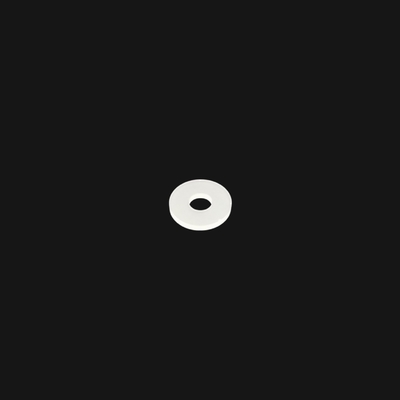

Dostosowany piezoelektryczny pierścień waflowy z niobianem litu Orientacja kształtu Z-cut 36Y-cut
Kryształ niobianu litu ma zalety wysokiego współczynnika elektrooptycznego, szerokiego przezroczystego okna optycznego i wysokiej jakości optycznej.Kryształ niobianu litu jest preferowanym materiałem do modulacji optycznej i modulacji Q w pasmach bliskiej podczerwieni i podczerwieni.W przypadku modulatora elektrooptycznego kryształ wykazuje zerową dwójłomność szczątkową z-Cut i niezerową dwójłomność szczątkową X-Cut wzdłuż kierunku propagacji światła, przy maksymalnym efektywnym współczynniku elektrooptycznym.W przypadku przełączników Q kryształ jest zwykle cięty w kształcie litery Z, przy zerowej resztkowej dwójłomności i poprzecznym polu elektrycznym działającym w kierunku propagacji światła.Pierścień piezoelektryczny w LN ma wadę przy wysokich częstotliwościach powtarzania, ale tę wadę można w pewnym stopniu przezwyciężyć przez odpowiednią konstrukcję tłumienia piezoelektrycznego.
BonTek może dostosować dla Ciebie pierścień piezoelektryczny LiNbO3 lub kwarcu.Produkujemy dziesiątki tysięcy takich pierścieni piezo dla kilku firm na całym świecie w ciągu ostatnich 20 lat.
|
Materiał |
Wafel LiNbO3, pierścień piezoelektryczny |
|
Orientacja |
X /Z/Y36° / Y64°/ Y128°/ YZ / YX lub Dostosowane |
|
Średnica zewnętrzna |
5mm ~ 150mm |
|
Wewnętrzna średnica |
2mm ~ 100mm |
|
Wykończenie powierzchni |
Polerowanie pojedynczych lub podwójnych stron (DLP/SLP/SSP/DSP wszystkie dostępne) |
|
Grubość |
0,35 / 0,50 / 1,00 / 3,00 + mm |
|
TTV |
<1~5µm |
|
ŁUK |
±(25µm ~40um) |
|
Osnowa |
<= 35µm |
| Czyszczenie
|
Czysty pokój klasy 1000 |
|
PLTV (<0,5um) |
<1,5 um ≥98% (5mm*5mm) bez krawędzi 2mm |
|
Krawędź |
Zgodny z SEMI M1.2@z GC800# .regular na C wpisany |
|
Mieszkania |
dostępne, na życzenie |
|
Strona polerowana Ra |
Chropowatość Ra<=5A |
|
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm GC#1000 |
|
Zaokrąglanie krawędzi |
Zgodny ze standardem SEMI M1.2/patrz IEC62276 |
|
Pęknięcia, ślady pił, plamy |
Nic |
|
Formuła złożona |
LiNbO3 |
|
Waga molekularna |
147,85 |
|
Temperatura topnienia |
1250 °C |
|
Gęstość |
4,64 g/cm3 |
|
Rozpuszczalność w H2O |
Nierozpuszczalny |
|
Współczynnik załamania światła |
no2.30, niemi2,21 (589,2 nm, 25°C) |
|
Faza kryształu / struktura |
Trójkątny |
|
Przewodność cieplna |
5,6 W/m·K |
|
Materiał |
Półfabrykaty z pojedynczego kryształu kwarcowego (klasa piezo/optyczna) |
|
Syntetyczna wartość Q |
Min 1,8×10^6, 2,4×10^6, 3,0×10^6 (normy IEC) |
|
Gęstość kanału wytrawiania (ECD) |
2/cm2,10/ cm2,30/ cm2,100/ cm2,300/cm2；Swept Quartz (normy IEC) |
|
Gęstość wtrąceń |
Stopnie Ia,Ib,I, II,III (normy IEC) |
|
Kąt cięcia |
X / Y / Z / AT32°/33°/35°/36°/BT/ST42,75° itp. |
|
Średnica zewnętrzna |
3mm ~ 200mm |
|
Wewnętrzna średnica |
1mm ~ 100mm |
|
Grubość |
0,1 mm ~ 10 mm |
|
Orientacja Płaska |
Zgodnie z wymaganiami lub zaznaczony ołówkiem |
|
Wykończenie powierzchni |
Dwustronnie docierane, dwustronnie polerowane |
|
Strona polerowana Ra |
<0.5nm lub specyficzny na żądanie |
|
Kryteria tylnej strony |
Ogólne to 0,2-0,5 µm lub dostosowane |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?

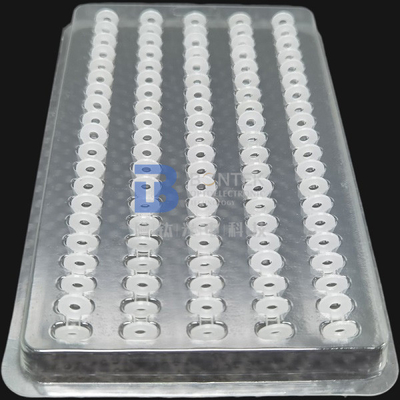

A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
