Wafel niobianu litu o kącie cięcia do urządzeń SAW i falowodów optycznych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Niobian litu (LiNbO3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

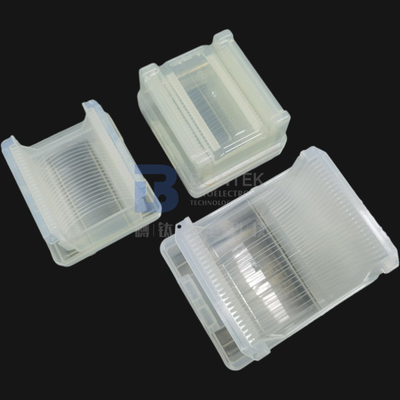

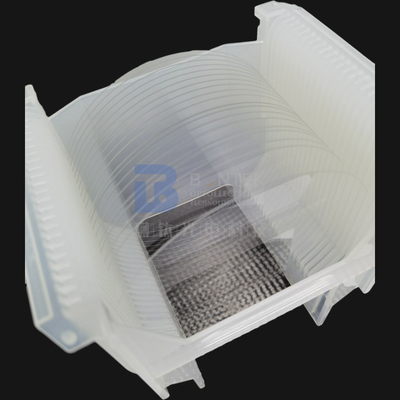

| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 20000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Wafel z niobianem litu | Czystość: | PIŁA i klasa optyczna |
|---|---|---|---|
| Dia. śr. / Size /Rozmiar: | 3 cale, 4 cale, 6 cali, 8 cali itp. | Orientacja cięcia: | Nacięcie X, Z, Y, 128Y itp. |
| Gruby: | 0,35 mm, 0,5 mm, 1 mm itp. | Powierzchnia: | Polski, Lap, Etch |
| Ra szorstkość: | Ra<1nm, Ra<0,5nm | Wykorzystanie w przemyśle: | Urządzenia SAW, falowody optyczne |
| Podkreślić: | Kąt cięcia wafel niobianu litu,wafel piły LiNbO3,wafel niobianu litu SAW Devices |
||
opis produktu
Różne kąty cięcia orientacji Wafle niobianu itu do urządzeń SAW i falowodów optycznych
Kryształ niobianu litu (LiNbO3, LN) jest rodzajem sztucznego kryształu o doskonałych właściwościach elektrooptycznych, nieliniowych i piezoelektrycznych.Kryształy niobianu litu są ważnym materiałem do światłowodów, telefonów komórkowych, czujników piezoelektrycznych, modulatorów światła i wielu innych liniowych i nieliniowych zastosowań optycznych.Ze względu na wysokie współczynniki elektrooptyczne niobian litu jest stosowany do optycznych modulatorów amplitudy i fazy, ogniw Pockelsa, laserowych modulatorów Q-switching.
BonTek posiada technologię redukcji i domieszkowania LN, taką jak MgO:LN, Nd:Mg:LN, Fe:LN w 3 cale, 4 cale, 6 cali i 8 cali dla niektórych orientacji.
|
Produkt |
Piła do płytek LN 3 "4" 6 "8" / klasa optyczna |
|
Kąt cięcia |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX lub Dostosowane |
|
Curie Temp |
1142°C±3°C |
|
Domieszkowany |
Dostępne pojedyncze lub podwójne domieszki Zn, MgO |
|
Wykończenie powierzchni |
polerowanie jednostronne lub dwustronne (DLP/SLP/SSP/DSP wszystkie dostępne) |
|
Grubość |
0,18/0,25/0,35/0,50/1,00 + mm |
|
TTV |
<1~5µm |
|
ŁUK |
± (25µm ~40um) |
|
Osnowa |
<= 35µm |
|
LTV (5mmx5mm) |
<1,5 um |
|
PLTV (<0,5um) |
≥98% (5mm*5mm) bez krawędzi 2mm |
|
Krawędź |
Zgodny z SEMI M1.2@z GC800# .regular w C wpisany |
|
Mieszkania orientacyjne |
dostępne, na życzenie |
|
Strona polerowana Ra |
Chropowatość Ra<=5A |
|
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm GC#1000 |
|
Zaokrąglanie krawędzi |
Zgodny ze standardem SEMI M1.2/patrz IEC62276 |
|
Pęknięcia, ślady pił, plamy |
Nic |
|
Opis |
Propagacja |
Projekt |
Prędkość fali powierzchniowej (m/s) |
Współczynnik sprzężenia k² (%) |
Współczynnik temperatury opóźnienia grupowego (ppm/°C) |
Utrata propagacji SAW (dB/cm) |
|
127,86° Y - Cięcie |
X - Oś |
PIŁA |
3980 |
5,5 |
75 |
- |
|
64° Y - Cięcie |
X - Oś |
WIDZIAŁEM |
4742 |
11,3 |
70 |
- |
|
41° Y - Cięcie |
X - Oś |
WIDZIAŁEM |
4792 |
17,2 |
50 |
- |
|
Y - Cięcie |
Z - Oś |
PIŁA |
3488 |
4,9 |
94 |
0,31 (1GHz) |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
Kontrola akceptacji
- Produkt jest kruchy.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
