Zastosowania optyczne Wafel niobianu litu 0,25 mol% Er Dope lub 5% mol MgO Dope
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Wafel z niobianem litu |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Wafel z niobianem litu | Rodzaj: | Klasa optyczna, klasa SAW |
|---|---|---|---|
| Narkotyki z: | Er:LN, MgO:LN, Fe:LN, Er:MgO:LN | Orientacja cięcia: | X, Z, Z+5° itd. |
| Rozmiar/Śred.: | Dia. śr. 3'', 4'', 6'', 8'' OR Squard 3 ' | grubość: | 0,5 mm, 1 mm, 2 mm itp. |
| Wykończenie powierzchni: | DSP, SSP, okrążenie, wytrawianie | Ra szorstkość: | Ra <1nm, Ra <0,5nm |
| Podkreślić: | Zastosowania optyczne wafel niobianu litu,wafel optyczny Er,wafel niobianu litu MgO |
||
opis produktu
Niobat lituWafel 0,25 mol% Er domieszka lub 5% mol% MgO do zastosowań optycznych
Kryształ LiNbO3 (LN) ma stabilne właściwości fizyczne, chemiczne i mechaniczne, odporność na wysoką temperaturę, odporność na korozję, łatwą obróbkę;Ma wysoką temperaturę Curie (To), nie ma przejścia fazowego od temperatury pokojowej do temperatury Curie i nie jest łatwy do depolaryzacji, może być używany wielokrotnie;Ponadto, gdy różne rodzaje jonów zostaną zmieszane z kryształem LiNbO3, kryształ będzie wykazywał szereg specjalnych właściwości, które mogą być wykorzystane jako wzmacniacz falowodu optycznego, konwerter podwojenia częstotliwości, optyczny nośnik pamięci itp. Dlatego badania właściwości kryształu niobianu litu i domieszkowanego kryształu niobianu litu był przedmiotem badań w kraju i za granicą.

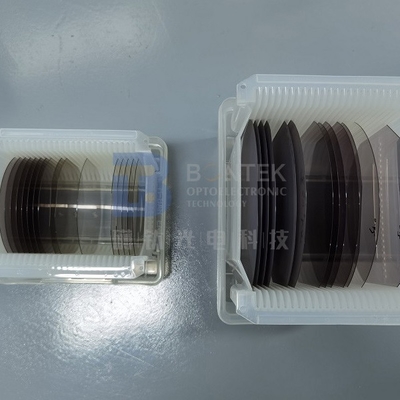

BonTek jest w stanie dostarczyć domieszkowane wafle LN: Er:LN, MgO:LN i Fe:LN z dostosowaną dawką domieszkowania.Możemy również dostarczyć czarne, zredukowane wafle LN w rozmiarach 3 cale, 4 cale, 6 cali dla wszystkich kątów cięcia!Do cięcia 128°Y i Z o średnicy do 8 cali.
|
Średnica |
76,2 ± 0,2 mm |
100 ± 0,2 mm |
150 ± 0,2 mm |
200 ± 0,2 mm |
|
Mieszkanie podstawowe |
22±1mm |
32±1mm |
47,5 mm, 57,5 mm, wycięcie |
57,5 mm, wycięcie |
|
Orientacja |
36°Y, 42°Y, X-112°Y, Y, Z |
|||
|
Grubość |
0,07 mm ~ 5,0 mm |
0,1 mm ~ 5,0 mm |
0,35 mm ~ 5,0 mm |
0,35 mm ~ 5,0 mm |
|
Wykończenie powierzchni |
Polerowanie pojedyncze/dwustronne/docieranie dwustronnie |
|||
|
TTV |
<1~5µm |
|||
|
ŁUK |
± (20µm ~40um) |
|||
|
Osnowa |
<= 20µm ~ 50µm |
|||
|
LTV (5mmx5mm) |
<1,5 um |
|||
|
PLTV (<0,5um) |
≥98% (5mm * 5mm) z wykluczoną krawędzią 2mm |
|||
|
Strona polerowana Ra |
Chropowatość Ra<=5A |
|||
|
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm, GC#1000 |
|||
|
Scratch & Dig (S/D) |
20/10, 40/20, 60/40 |
|||
|
Profil krawędzi |
Zgodny z SEMI M1.2@z GC800# .regular w C wpisany |
|||
|
Pęknięcia, ślady pił, plamy |
Nic |
|||
|
Zasięg transmisji |
0,32 - 5,2 µm (grubość 6 mm) |
|
Współczynnik załamania światła |
nie = 2,237, ne = 2,158 @ 633 nm |
|
Utrata odbicia |
14,6% @ 0,633 µm |
|
Gęstość |
4,64 g/cm3 |
|
Temperatura topnienia |
1253°C |
|
Waga molekularna |
147,8456 |
|
Przewodność cieplna |
||C: 4,6 W/(m·K), C: 4,19 W/(m·K) (300/304K) |
|
Spec.Pojemność cieplna |
628 J/(kg·K) |
|
Rozszerzalność termiczna |
||C: 14,8 · 10-6 /K, C: 4,1 · 10-6 /K @298K |
|
Twardość (Mohs) |
630 |
|
Moduł Younga |
170 GPa |
|
Moduł ścinania |
68 GPa |
|
Moduł zbiorczy |
112 GPa |
|
Współczynnik sprężystości |
C11 = 202;C12 = 55;C13 = 71;C14 = 3,8;C33 = 242;C44 = 60,1;C66 = 8,3 GPa |
|
Stała dielektryczna |
82 @298K |
|
Rozpuszczalność w wodzie |
nierozpuszczalny |
|
Struktura krystaliczna |
Pojedynczy kryształ, syntetyczny |
|
Typ kryształu |
sześciokątny, a = 5,15 Å, c = 13,86 Å |
|
Samoloty rozszczepiające |
bez dekoltu |
|
Współczynnik Poissona |
0,25 |
|
Podanie |
elektrooptyczny Q-switch, podłoże powierzchniowej fali akustycznej, zintegrowane podłoże optyczne, optyczny oscylator parametryczny |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to też nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
