Dwustronnie polerowane pojedyncze kryształowe wafle kwarcowe 6 cali
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Pojedynczy kryształ kwarcu |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

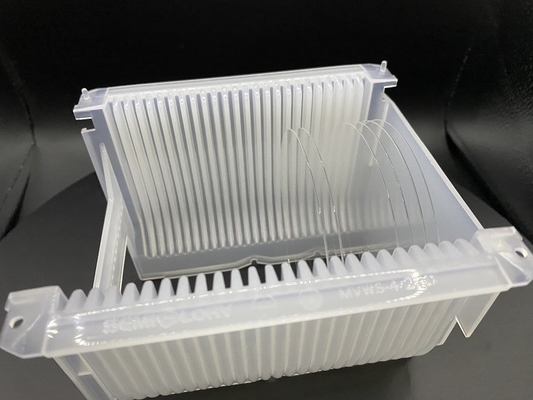

| Szczegóły pakowania: | Kaseta / Słoik, włożony do kartonu z pianką PE. |
| Czas dostawy: | 1-4 tygodni |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 100000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Pojedynczy kryształ kwarcu | Rozmiar: | 2'', 3'', 4'', 6'' lub zgodnie z wymaganiami |
|---|---|---|---|
| Kąt cięcia: | AT, BT, ST, DT, X, Y, Z itd. | Grubość: | 80um - 1000um |
| Powierzchnia: | Polerowanie dwustronne, Lap, Etch | Podanie: | Wybór częstotliwości / QMEMS |
| Podkreślić: | Podłoża z polerowanych płytek kwarcowych,dwustronny polski pierścień kwarcowy,pojedyncze kryształowe wafle kwarcowe 6 cali |
||
opis produktu

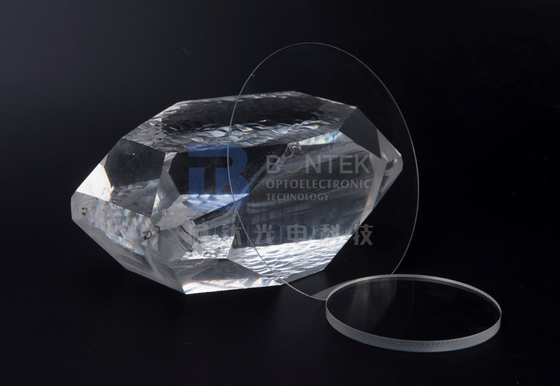

BonTek 6-calowe polerowane pojedyncze kryształowe wafle kwarcowe

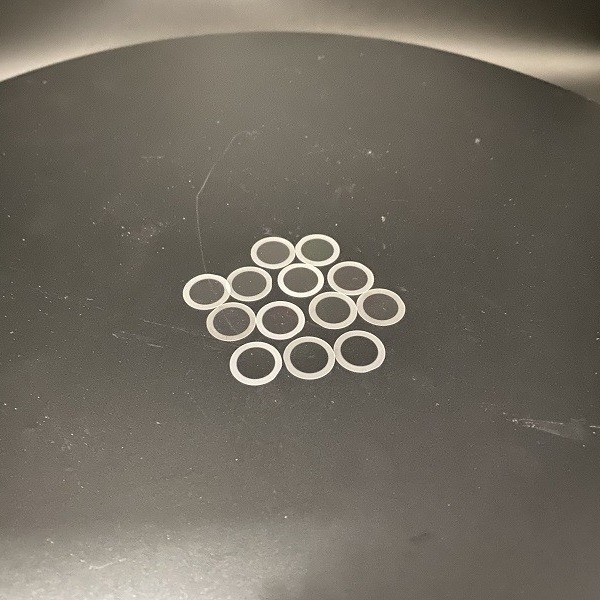

Półfabrykaty kwarcowe to cienkie płytki o średnicy od 4,0 do 20 mm lub nawet większe, wykonane z kryształu kwarcu.Pusta powierzchnia może być dokładnie docierana, trawiona chemicznie lub polerowana.Najczęściej stosowane kąty cięcia to: rodzina cięć AT, BT-cut, CT-cut, DT-cut, X-cut i Y-cut.Wykorzystywane są do produkcji kryształów kwarcu, filtrów kwarcowych, przetworników piezoelektrycznych oraz do innych zastosowań.
Mogą być dostarczane jako niepowlekane lub pokryte metalowymi elektrodami.Grubość wykrojów może wynosić od 0,040 do 1,0 mm lub więcej.W przypadku cięć AT, BT, X i Y grubość można określić za pomocą częstotliwości rezonansowej i tolerancji.Kształt półwyrobów może być płaski (nieskośny lub fazowany), płaskowypukły lub dwuwypukły z określonym przez klienta promieniem powierzchni wypukłej.
Charakterystyka materiału
| Materiał | Klasa piezoelektryczna / optyczna |
| Wartość Q | Min. 1,8x10^6, 2,4x10^6 do 3,0x10^6 Normy IEC |
| ECD | Maks. 2/cm², 10/cm², Maks. 30/cm², Maks. 100/cm², Maks. 300/cm²;Zamiatany kwarc |
| Inkluzje Gęstość | Ia, Ib, I, II, III stopnie |
| Zmieciony | Dostępne zarówno paski Pure Z, jak i Y, z kwarcem Swept lub bez |
zdolność przetwarzania - wykroje
| Rodzaj nacięć (orientacja) | X, Y, Z, AT, BT, CT, ET ,DT, GT, NT, FC, SC, IT, AC, BC, ST, TS MT ,NT RT, LC… itd. |
| Tolerancja kąta (±) | Kąt theta: ±5″,±10″,±15″,±30″,±1′, ±2′, … itd. |
| Kąt Phi: ±5′, ±10′, ±15′, ±30′,…,itp. | |
| Rozmiar | Okrągły (3,0 mm~8”)/Skwadrat(1,6x1,6mm~48x48mm lub większy)/SMD (1,2 x 2,4 mm powyżej) |
| Tolerancja rozmiaru (±) | ±0,01 mm, +/-0,005mm, +/-0,0005 mm, w zależności od rozmiaru |
| Częstotliwość/Grubość | 1 MHz do 54 MHz dla AT-Cut Fundamental;Do 70 MHz przez trawienie |
| Mieszkanie | Na żądanie: mieszkanie powinno być prostopadłe do osi X w granicach ±10 stopni |
| Wykańczanie powierzchni | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (Sic);Polerowany (tlenek ceru) i trawiony Std |
| Podtekst | Fundamentalny;Trzeci alikwot (3.);Piąty alikwot (piąty) |
| Konturowanie (dioptryczne) | Płasko-wypukły: 0,5 dioptrii ~ 10 dioptrii Bi-wypukły: 10 dioptrii ~ 15 dioptrii |
zdolności przetwórcze - wafle
| Średnica | 3” (76,2 mm) | 4” (100 mm) | 6” (150 mm) | 8” (200 mm) |
| Grubość | Minimalne podniesienie o 0,08 mm | Min. podniesienie o 0,10 mm | Min. 0,20 mm w górę | 0,35 mm min. |
| Mieszkanie podstawowe | 22 mm | 32 mm | 42,5 mm | 57,5 mm lub wycięcie |
| STwoja twarz | LTV (5mmx5mm) | <1,5µm | TTV | <1,5~3 µm |
| Ukłon | -30<łuk<30 | Osnowa | <40µm | |
| Rodzaj powierzchni | SSp/ DSp | Kryteria krawędzi | R=0,2mm lub Bullnose | |
| Strona polerowana Ra | <0,5 nm lub na żądanie | Kryteria tylnej strony |
Ogólne to 0,2-0,5 µm lub dostosowane |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Patrzymy na siebie jako na specjalistę od płytek piezoelektrycznych.Jako pierwsi pracowaliśmy z pojedynczym kryształem kwarcowym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinę LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy piezo-kwarcowego, jesteśmy najlepszym wyborem!Każdego roku eksportujemy miliony półwyrobów kwarcowych, ponieważ opanowujemy cięcia AT, SC i IT z najwyższą precyzją pod kątem.
- P: Czy możesz zaakceptować dostosowanie produktu?
A:Oczywiście, że tak.Możemy sfabrykować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie z płytkami piezoelektrycznymi, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy w magazynie standardowe wafle, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z agenta kurierskiego, którego znasz najlepiej (DHL, FedEX, UPS itp.).Możemy wysłać za pośrednictwem twojego konta.I oczywiście zapakujemy produkty bezpiecznie w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz, abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobrą zniżkę z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że bezpiecznie dostaniemy to, czego chcemy?

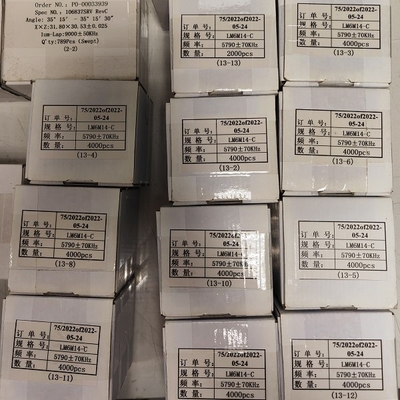

A:Produkty waflowe są delikatne i czasami drogie.Ostatnią rzeczą, którą jako producent chcemy zobaczyć, jest to, aby wykonane przez nas produkty zostały uszkodzone podczas transportu.W rezultacie odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartonie wypełnionym gąbką buforową.Jednak wypadki są czasem nieuniknione.Proszę więc postępować wg„Sprawdzenie akceptacji”kroki pokazane na poniższych rysunkach.Jeśli zdarzy się coś niepożądanego, uzupełnimy lub zwrócimy pieniądze, jeśli wykonasz kroki sprawdzania.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Pewny.Kontrola fabryczna jest ważna przy zakupie dużej ilości i długoterminowej współpracy.Dyskusja twarzą w twarz jest tym, z czym jesteśmy najbardziej pewni.W ostatnich latach wielkie nazwiska na całym świecie były świadkami naszych postępów w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
