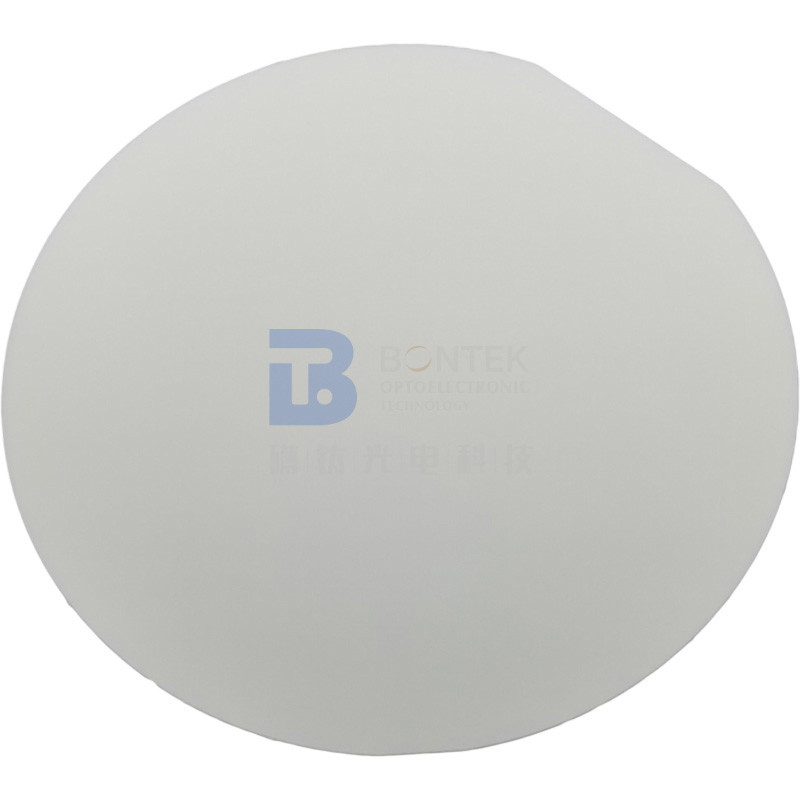

Φ100 mm 0,5 mm jednokrystaliczny wafel kwarcowy X-cut Y-cut dla czujnika ciśnienia
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Pojedynczy kryształ kwarcowy |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

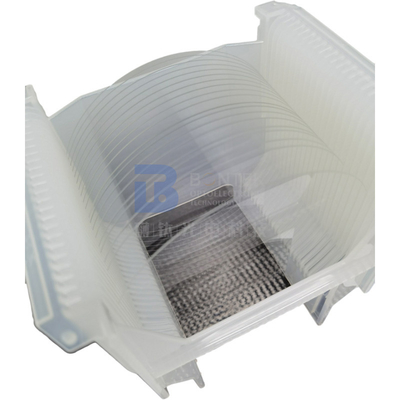

| Szczegóły pakowania: | Kaseta / Słoik, włożyć do kartonika z pianką PE. |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100000 SZT / MIESIĄC |
|
Szczegóły informacji |
|||
| Materiał: | Pojedynczy kryształ kwarcowy | Rozmiar: | Średnica 3 '', 4 '' lub Squard |
|---|---|---|---|
| Orientacja: | Nacięcie w kształcie litery X, nacięcie w kształcie litery Y | grubość: | 0,525 mm |
| Powierzchnia: | Dwustronne okrążenie | Posługiwać się: | Czujnik ciśnienia |
| Ra: | 0,2um ~ 0,7um | Nasionko: | Z nasionami |
| Podkreślić: | 0.5mm pojedynczy kryształ kwarcowy wafel,pojedynczy kryształowy wafelek Y-cut,pojedynczy kryształowy wafel kwarcowy X-cu |
||
opis produktu
Φ100 mm 0,5 mm gruby jednokrystaliczny kwarcowy wafel X-cut Y-cut dla czujnika ciśnienia
Kwarc jest krystaliczna postać dwutlenku krzemu(SiO2).Jest to twardy, kruchy, przezroczysty materiał o gęstości 2649 kg/m3 i temperaturze topnienia 1750°C. Kwarc jest nierozpuszczalny w zwykłych kwasach, ale rozpuszczalny w kwasie fluorowodorowym i gorących alkaliach.Po podgrzaniu kwarcu do 573 ° C zmienia się jego postać krystaliczna.Stabilna postać powyżej tej temperatury przejścia jest znana jako wysokokwarcowa lubbeta-kwarc, podczas gdy stabilna forma poniżej 573° C jest znana jako niskokwarcowa lub alfa-kwarc.W przypadku zastosowań rezonatorowych interesujący jest tylko kwarc alfa i o ile nie zaznaczono inaczej, termin kwarc w sequelu zawsze odnosi się do kwarcu alfa.Kwarc jest obfitym materiałem naturalnym, ale oddzielenie kwarcu dobrej jakości od naturalnego kwarcu o niskiej jakości wymaga znacznego nakładu pracy.Chociaż krzem (głównie w postaci dwutlenku, a ogólnie w postaci małych krystalitów kwarcu) stanowi około jednej trzeciej skorupy ziemskiej, naturalny kwarc o wielkości i jakości odpowiedniej do stosowania w urządzeniach wykorzystujących jego właściwości piezoelektryczne, znaleziono głównie w Brazylii.
| Typowe właściwości materiału | |
| Czystość |
Klasa optyczna: 99,99% |
| Struktura krystaliczna i parametry sieciowe |
Sześciokątny a= 4,914 Å c = 5,405 Å |
| Metoda wzrostu |
Metoda hydrotermalna |
| Twardość |
7,0 mohów |
| Gęstość |
2,684 g/cm3 |
| Temperatura topnienia |
1750 st. C (punkt przejścia fazowego: 573,1 st. C) |
| Ciepło właściwe |
0,18 kcal/g |
| Stała termoelektryczna |
1200 mV / °C @ 300 °C |
| Przewodność cieplna |
0,0033 cal/cm/°C |
| Współczynnik rozszerzalności cieplnej, (CTE) (x10^-6/K) |
prostopadle do osi Z: 13,71 równolegle do osi Z: 7,48 |
| Współczynnik załamania światła |
1,544 |
|
Wartość Q Prędkość akustyczna, SAW Stała częstotliwości, BAW Sprzężenie piezoelektryczne, |
1,8 x 10^6;2,4 x 10^6, 3,0 x 10^6 3160 (m/s) 1661 (kHz/mm) K2 (%) BAW: 0,65 PIŁA: 0,14 |
| Włączenie |
Klasa II wg IEC |
|
Średnica |
25,4 mm, 50,8 mm, 76,2 mm, 100,0 mm |
|
Tolerancja |
± 0,2 mm |
|
Grubość |
325um, 500um, 525um, 675um |
|
Tolerancja |
±25um |
|
Orientacja |
X0°, Y0°, 35,15°Y, 42,75°Y, 52°Y, Z+2° |
|
Tolerancja |
±7', ±15',±30' |
|
TTV |
≤10um |
|
LTV |
≤2,0um na obszarze 5×5mm |
|
PLTV |
≥95% (3mm od krawędzi wyłączone) |
|
ŁUK |
-25um ≤ Łuk ≤ + 25um |
|
Osnowa |
<30um |
|
Górna strona |
Ra<1nm |
|
Tylna strona |
GC # 1000 docierany, 0,2um≤Ra≤0,7um |
|
Nasionko |
Z nasionami, Bez pestek |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A: Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A: Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A: Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A: Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A: Pewny.Inspekcja fabryczna jest ważna przy zakupie dużych ilości i długoterminowej współpracy.Najbardziej ufamy w dyskusję twarzą w twarz.W ciągu ostatnich lat wielkie nazwiska na całym świecie były świadkami naszego postępu w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
