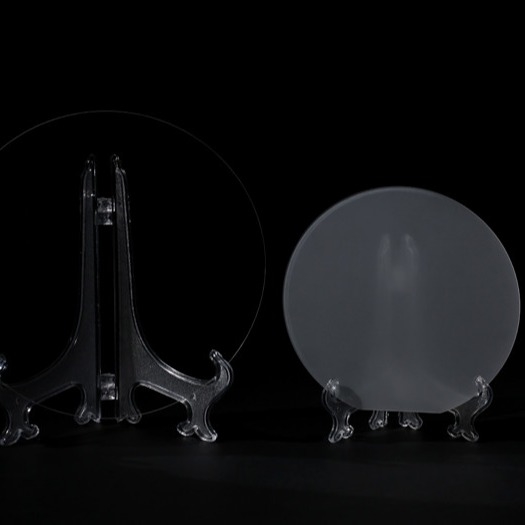

Odporność na zużycie Szafirowe Wafel Szafirowe Okna Oś C Oś R Oś M Oś A
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Szafir (Al2O3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta, słoik, opakowanie foliowe |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 sztuk/miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Szafirowy Wafel | Gęstość: | 3,97 g/cm3 |
|---|---|---|---|
| Temperatura topnienia: | 2040 stopni C | Przewodność cieplna: | 27,21 W/(mxK) przy 300 K |
| Rozszerzalność termiczna: | 5,6 x 10 -6/K (równoległa oś C) i 5,0 (prostopadła oś C) x 10 -6/K | twardość: | Knoop 2000 kg/mm2 z wgłębnikiem 2000g |
| Specyficzna pojemność cieplna: | 419 J/(kg x K) | Stała dielektryczna: | 11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
| Podkreślić: | Odporność na zużycie Szafirowy wafel,szafirowe okna Oś C,oś R Szafirowy wafel |
||
opis produktu
Odporność na zużycie Szafirowe Wafel Szafirowe Okna Oś C Oś R Oś M Oś A

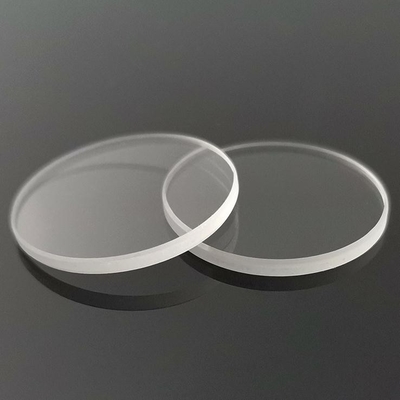

Okna Sapphire są produkowane z szafiru monokryształowego, co czyni je idealnymi do wymagających zastosowań (takich jak systemy laserowe) ze względu na ich ekstremalną twardość powierzchni, wysoką przewodność cieplną, wysoką stałą dielektryczną oraz odporność na typowe kwasy i zasady chemiczne.Szafir jest drugim najtwardszym kryształem obok diamentów, a ze względu na ich wytrzymałość strukturalną, okna szafirowe mogą być znacznie cieńsze niż inne powszechne okna dielektryczne o lepszej przepuszczalności.Chemicznie szafir jest monokrystalicznym tlenkiem glinu (Al2O3) i jest użyteczny w zakresie transmisji od 0,2 do 5,5 µm.
|
Dostępne orientacje: |
Oś C [0001], Oś R [1-102], Oś A [11-20], Oś M [10-10], Losowo |
|
Szafirowe okna / półfabrykaty |
|
|
Średnica / szerokość: |
25,0 - 250,0 mm |
|
Tolerancja: |
Standardowe ± 2°, specjalne do ± 0,1° |
|
Grubość: |
Minimum 0,15, maksimum 120,0 mm |
|
Wykończenie powierzchni: |
Ścięty, dokładnie szlifowany, docierany, polerowany s/d 80/50, 60/40, 40/20, 20/10, 10/5, zgodnie z MIL-0-13830A |
|
Zakończenia / Jakość krawędzi: |
drobnoziarnisty, 80/50 |
|
Rurki szafirowe „jak wyrośnięte”: |
|
|
Wymiary |
Średnica wewnętrzna do 50 mm, grubość ścianki 0,5 - 4,0 mm, długość rur 300-600 mm |
|
Orientacja |
Oś C na długości rury |
|
Rurki z polerowanego szafiru: |
Średnica wewnętrzna do 50 mm, grubość ścianki 0,5 - 3,0 mm, długość rur 80-350 mm |
|
Wlewki: |
Średnica/Szerokość 5-220 mm, Grubość/Długość 25 – 125 mm |
|
Jakość powierzchni |
As-cut, zakończenia/krawędź jakości Diamentowe cięcie |
| WŁAŚCIWOŚCI OPTYCZNE SZAFIRU Al2O3 | |
|
Zasięg transmisji |
0,17 do 5,5 mikrona |
|
Współczynnik załamania światła |
1,75449 (o) 1,74663 (e) przy 1,06 mikrona |
|
Utrata odbicia |
przy 1,06 mikronach (2 powierzchnie) dla promieni o-ray - 11,7%;dla e-ray - 14,2% |
|
Wskaźnik absorpcji |
0,3 x 10-3 cm-1 przy 2,4 mikronach |
|
dN/dT |
13,7 x 10-6 przy 5,4 mikronach |
|
dn/dm = 0 |
1,5 mikrona |
| WŁAŚCIWOŚCI FIZYCZNE SZAFIRU Al2O3 | |
|
Gęstość |
3,97 g/cm3 |
|
Temperatura topnienia |
2040 stopni C |
|
Przewodność cieplna |
27,21 W/(mxK) przy 300 K |
|
Rozszerzalność termiczna |
5,6x10 -6 /K (równoległa oś C) i 5,0 (prostopadła oś C) x 10 -6 /K |
|
Twardość |
Knoop 2000 kg/mm 2 z wgłębnikiem 2000g |
|
Specyficzna pojemność cieplna |
419 J/(kg x K) |
|
Stała dielektryczna |
11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
|
Moduł Younga (E) |
335 GPa |
|
Moduł ścinania (G) |
148,1 GPa |
|
Moduł nasypowy (K) |
240 GPa |
|
Współczynniki sprężystości |
C11= 496 C12=164 C13=115 |
|
Pozorna granica elastyczności |
275 MPa (40 000 psi) |
|
Współczynnik Poissona |
0,25 |
Kontrola akceptacji
1. Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
2. Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
3. Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
4. Jeśli produkty zostaną uszkodzone podczas kuriera, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
