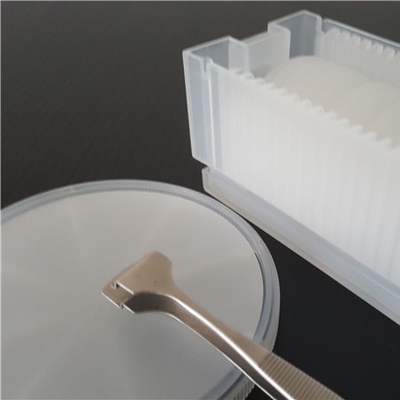

Szafirowy jednokrystaliczny wafel o szerokiej transmisji do zastosowań optycznych IR
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Szafir (Al2O3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

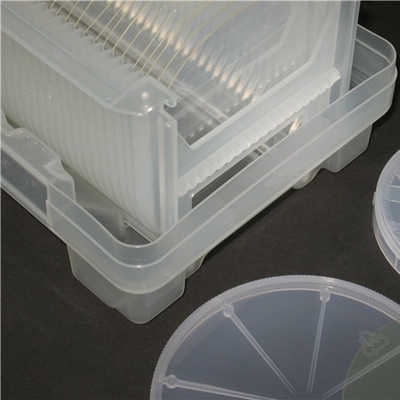

| Szczegóły pakowania: | Kaseta, słoik, opakowanie foliowe |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 sztuk/miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Szafirowy Wafel | Rodzaj: | Pojedynczy kryształ |
|---|---|---|---|
| Podanie: | patrząc w kierunku podczerwonym | metoda wzrostu: | Krystalizacja skierowana poziomo (HDC) |
| Temperatura topnienia: | 2040 stopni C | Moduł Younga (E): | 335 GPa |
| Moduł ścinania (G): | 148,1 GPa | Moduł nasypowy (K): | 240 GPa |
| Podkreślić: | Wafel jednokryształowy o szerokiej transmisji,kryształ szafirowy 335 GPa,wafel jednokryształowy |
||
opis produktu
Szafirowy wafel o wysokiej trwałości i szerokiej transmisji do zastosowań optycznych IR
Szafir jest używany ze względu na jego trwałość i odporność na erozję/korozję, często w połączeniu z odpornością na wysokie temperatury przy bardzo szerokim zakresie transmisji.Zastosowania obejmują:
· Okna - Okna FLIR (Forward Looking Infra Red) dla czujników i innych elementów optycznych.Przejrzystość optyczna w szerokim zakresie spektralnym łączy się w tym zastosowaniu z trwałością.
· Okna - w celu zapewnienia odporności na erozję w środowisku soli i wdmuchiwanego piasku szafir jest stosowany w konwencjonalnych kształtach okien i kopuł, w miejsce bardziej miękkich, bardziej kruchych materiałów przepuszczających promieniowanie podczerwone.
· Lampy zaradcze - szafirowe lampy błyskowe są używane w IRCM (środki zaradcze na podczerwień).W tej aplikacji wydajność szafiru w wysokich temperaturach jest połączona z szerokim zakresem spektralnym.
WŁAŚCIWOŚCI OPTYCZNE
|
Transmisja |
0,17 do 5,5 um |
|
Współczynnik załamania światła |
1,75449 (o) 1,74663 (e) przy 1,06 um |
|
Utrata odbicia |
przy 1,06 mikronach (2 powierzchnie) dla promieni o-ray - 11,7%;dla e-ray - 14,2% |
|
Wskaźnik absorpcji |
0,3 x 10-3 cm-1 przy 2,4 um |
|
dN/dT |
13,7 x 10-6 przy 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientacja |
Płaszczyzna R, płaszczyzna C, płaszczyzna A, płaszczyzna M lub określona orientacja |
|
Tolerancja orientacji |
± 0,3° |
|
Średnica |
2 cale, 3 cale, 4 cale, 6 cali, 8 cali lub inne |
|
Tolerancja średnicy |
0,1 mm na 2 cale, 0,2 mm na 3 cale, 0,3 mm na 4 cale, 0,5 mm na 6 cali |
|
Grubość |
0,25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm lub inne; |
|
Tolerancja grubości |
25μm |
|
Podstawowa długość płaska |
16,0±1,0mm na 2 cale, 22,0±1,0mm na 3 cale, 30,0±1,5mm na 4 cale, 47,5/50,0±2,0mm na 6 cali |
|
Pierwotna orientacja płaska |
Płaszczyzna A (1 1-2 0 ) ± 0,2°;Płaszczyzna C (0 0-0 1) ± 0,2°, przewidywana oś C 45 +/- 2° |
|
TTV |
≤10 µm dla 2 cali, ≤15 µm dla 3 cali, ≤20 µm dla 4 cali, ≤25 µm dla 6 cali |
|
ŁUK |
≤10 µm dla 2 cali, ≤15 µm dla 3 cali, ≤20 µm dla 4 cali, ≤25 µm dla 6 cali |
|
Powierzchnia przednia |
Epi-polerowany (Ra<0.3nm dla płaszczyzny C, 0.5nm dla innych orientacji) |
|
Tylna powierzchnia |
Drobny grunt (Ra = 0,6 μm ~ 1,4 μm) lub polerowany epi |
|
Opakowania |
Pakowane w czystym pomieszczeniu klasy 100 |
Kontrola akceptacji
1. Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
2. Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
3. Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
4. Jeśli produkty zostaną uszkodzone podczas kuriera, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
