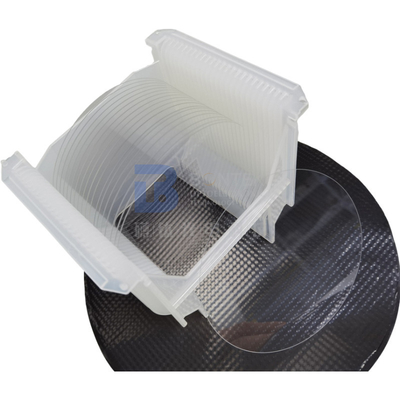

ST Cut jednokrystaliczny wafel kwarcowy z efektem piezoelektrycznym do stabilizacji częstotliwości
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Pojedynczy kryształ kwarcowy |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

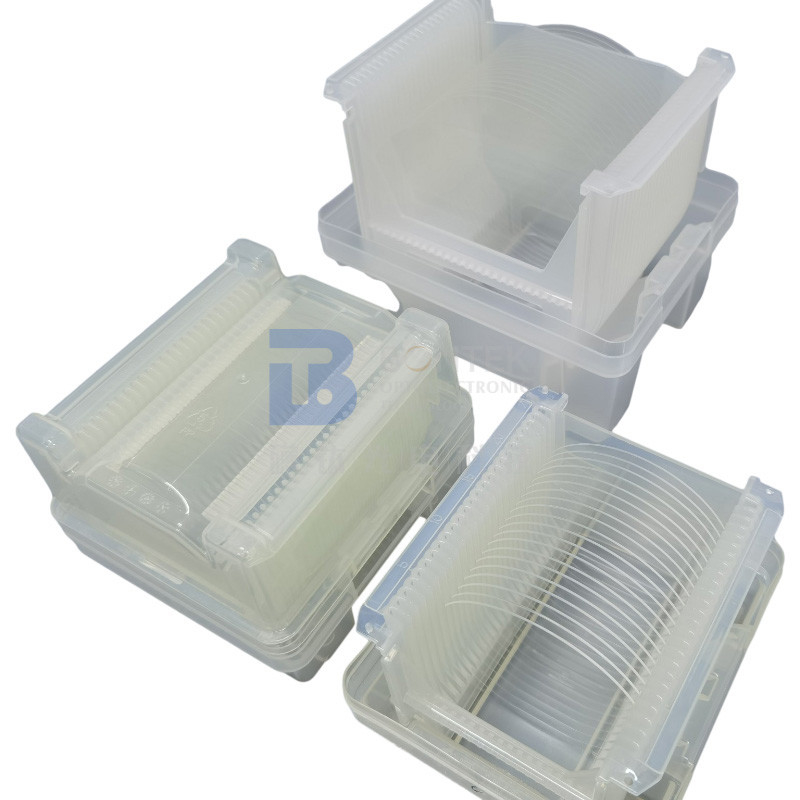

| Szczegóły pakowania: | Kaseta / Słoik, włożyć do kartonika z pianką PE. |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100000 SZT / MIESIĄC |
|
Szczegóły informacji |
|||
| Produkt: | Pojedynczy kryształ kwarcowy | średnica: | 4 cale, 6 cali |
|---|---|---|---|
| Kąt cięcia: | AT, ST, DT | grubość: | 0,35 mm, 0,5 mm |
| Wykończenie powierzchni: | Dwustronnie polski | Podanie: | Rezonatory, kontrola częstotliwości |
| Nasionko: | Bez pestek / z nasionami | Stopień: | PIŁA / Optyczna |
| Podkreślić: | ST Cut jednokrystaliczny wafel kwarcowy,4-calowy kryształ kwarcowy,stabilizacja częstotliwości jednokrystaliczny wafel kwarcowy |
||
opis produktu
Jednokrystaliczny wafel kwarcowy ST Cut z efektem piezoelektrycznym stosowany w stabilizacji częstotliwości
Kryształ kwarcujest obecnie najczęściej używanym kryształem i jest ważnym materiałem elektronicznym.Kiedy płytka kwarcowa przecięta w określonym kierunku zostanie poddana naprężeniu mechanicznemu, zostanie wygenerowane pole elektryczne lub ładunek proporcjonalny do naprężenia.Zjawisko to nazywane jest dodatnim efektem piezoelektrycznym.I odwrotnie, gdy płytka z kryształu kwarcu zostanie poddana działaniu pola elektrycznego, wytworzy naprężenie proporcjonalne do pola elektrycznego.Zjawisko to nazywa się odwrotnym efektem piezoelektrycznym.Efekty dodatnie i odwrotne są wspólnie nazywane efektem piezoelektrycznym.Wafel kwarcowy monokrystaliczny ma nie tylko efekt piezoelektryczny, ale również ma doskonałe właściwości mechaniczne, elektryczne i temperaturowe.Rezonatory, oscylatory i filtry zaprojektowane i wykonane z monokrystalicznego wafla kwarcowego mają wyjątkowe zalety w zakresie stabilizacji częstotliwości i doboru częstotliwości.
|
Średnica |
100,0 mm ± 0,3 mm lub na żądanie |
|
Orientacja Płaska (OF) |
32mm ± 2mm |
|
Grubość |
500um ± 30um |
|
Faza krawędzi |
Zaokrąglanie krawędzi |
|
Orientacja |
|
|
Powierzchnia – cięcie: |
42,75° ST cięte ± 0,2° |
|
Orientacja Płaska (OF) |
Równolegle do X±0,2° |
|
Płaskość |
|
|
TTV |
≤20um |
|
LTV |
≤2,0um na obszarze 5×5mm |
|
PLTV |
≥95% (3 mm od krawędzi wyłączone) |
|
ŁUK |
-25um ≤ łuk ≤ + 25um |
|
Charakterystyka powierzchni |
|
|
Tył opłatka |
GC#1000 docierany i trawiony 0,2um≤Ra≤0,7um |
|
inni |
|
|
Lokalizacja nasion |
Bez pestek lub w środku 3,0 mm wafla |
|
Współczynnik Q |
≥2 miliony |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to też nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Pewny.Inspekcja fabryczna jest ważna przy zakupie dużych ilości i długoterminowej współpracy.Najbardziej ufamy w dyskusję twarzą w twarz.W ciągu ostatnich lat wielkie nazwiska na całym świecie były świadkami naszego postępu w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest kruchy.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
