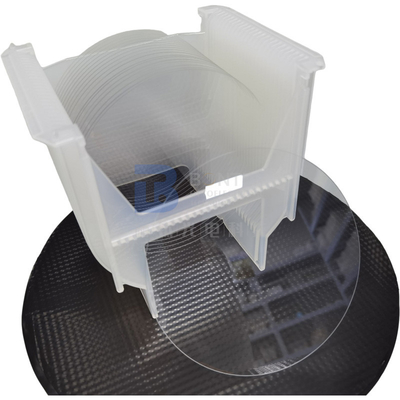

4 '' 6 '' 8 '' Jednokrystaliczny półprzewodnikowy kryształowy SAW / klasa optyczna
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Pojedynczy kryształ kwarcowy |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |

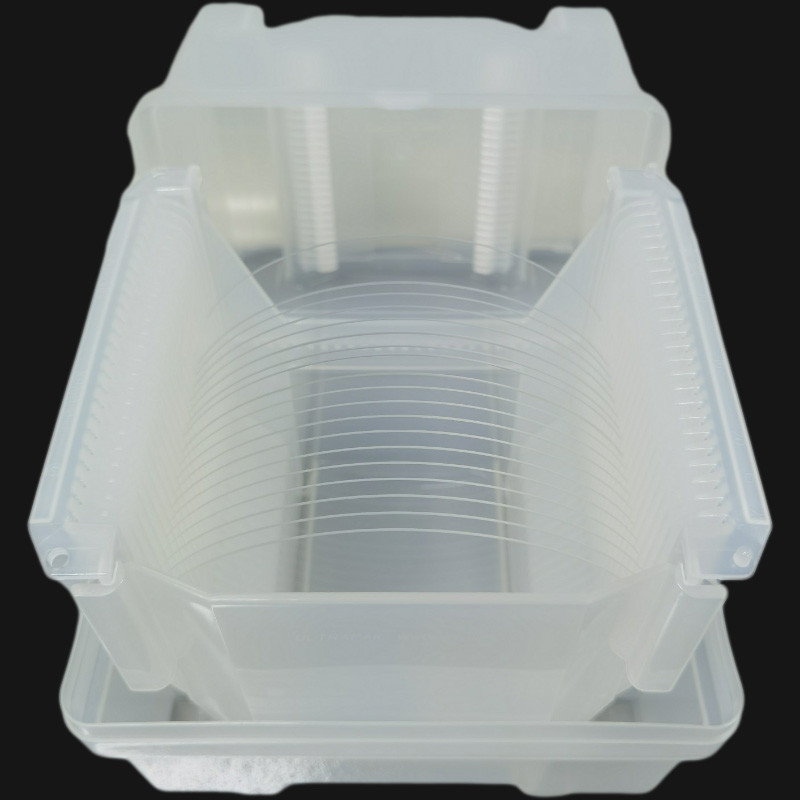

| Szczegóły pakowania: | Kaseta / Słoik, włożyć do kartonika z pianką PE. |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 100000 sztuk/miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Pojedynczy kryształ kwarcowy | Rozmiar: | 2 '', 3 '', 4 '', 6 '', 8 '' lub zgodnie z wymaganiami |
|---|---|---|---|
| Kąt cięcia: | X, Y, Z, AT, BT, ST, BT, SC itp. | grubość: | 0,08 mm - 10 mm |
| Powierzchnia: | Polerowanie dwustronne, polerowanie jednostronne, okrążenie, wytrawianie | Podanie: | kontrola częstotliwości / wybór częstotliwości / QMEMS |
| Nasionko: | Bez pestek / z nasionami | Stopień: | PIŁA / Optyczna |
| Podkreślić: | 8'' monokryształowy wafel,4'' kryształ półprzewodnikowy,6'' monokrystaliczny wafel |
||
opis produktu
4 '' 6 '' 8 '' Pojedynczy kryształ półprzewodnikowy kryształowy SAW / klasa optyczna
Pojedynczy kryształ kwarcowywafle/półfabrykaty wykonane są z syntetycznego kryształu kwarcu.Ma dobry efekt piezoelektryczny i jest szeroko stosowany w kontroli częstotliwości taktowania, selekcji częstotliwości i QMEMS.Inne zastosowania obejmują VCXO, TCXO, OCXO itp.
Charakterystyka materiału
|
Materiał |
Piezo / klasa optyczna |
|
Wartość Q |
Min. 1,8x10^6, 2,4x10^6 do 3,0x10^6 norm IEC |
|
ECD |
Maks. 2 /c㎡, 10/c㎡, Maks. 30/c㎡, Maks. 100/c㎡, Maks. 300/c㎡; Przemieciony kwarc |
|
Gęstość wtrąceń |
Klasy Ia, Ib, I, II, III |
|
Zmieciony |
Dostępne są zarówno paski Pure Z, jak i Y, z kwarcem Swept lub bez |
Wydajność przerobowa - półfabrykaty
| Rodzaj cięcia (orientacja) | X, Y, Z, AT, BT, CT, ET, DT, GT, NT, FC, SC, IT, AC, BC, ST, TS MT, NT RT, LC… itd. |
| Tolerancja kąta (±) | Kąt Theta: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, itd. |
| Kąt Phi: ±5′, ±10′, ±15′, ±30′, … itd. | |
| Rozmiar | Okrągłe (3,0mm～8”)/Kwadratowe (1,6x1,6mm～48x48mm lub większe)/ SMD (1,2x2,4mm powyżej) |
| Tolerancja rozmiaru (±) | ±0,01 mm, +/-0,005 mm, +/- 0,0005 mm, zgodnie z rozmiarem |
| Częstotliwość/Grubość | 1 MHz do 54 MHz dla AT-Cut Fundamental;Do 70 MHz przez trawienie |
| Płaski | Na żądanie: mieszkanie powinno być prostopadłe do osi X w zakresie ±10 deg |
| Wykończenie powierzchni | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (Sic);Polerowane (tlenek ceru) i trawione Std |
| Wydźwięk | Fundamentalny;Trzeci wydźwięk (3.);Piąty wydźwięk (5.) |
| Konturowanie (dioptria) | Płasko-wypukły: 0,5 dioptrii～10 dioptrii Dwuwypukły: 10 dioptrii～15 dioptrii |
Wydajność przerobowa - wafle
| Średnica | 3”(76,2mm) | 4”(100mm) | 6”(150mm) | 8”(200mm) |
| Grubość | Min. 0,08 mm | Min. 0,10 mm | 0,20 mm min - w górę | 0,35 mm min- |
| Mieszkanie podstawowe | 22mm | 32mm | 42,5 mm | 57,5 mm lub wycięcie |
| Powierzchnia | LTV (5mmx5mm) | <1,5 µm | TTV | <1,5~3 µm |
| Łuk | -30<łuk<30 | Osnowa | <40µm | |
| Typ powierzchni | SSP / DSP | Kryteria brzegowe | R = 0,2 mm lub Bullnose | |
| Strona polerowana Ra | <0,5 nm lub na żądanie | Kryteria tylnej strony | 0,2-0,5 µm lub zgodnie z wymaganiami |
Kontrola akceptacji
1. Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
2. Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
3. Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
4. Jeśli produkty zostaną uszkodzone podczas kuriera, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
