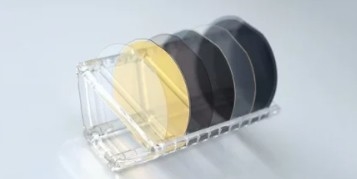

4" 6" płytki LNOI do kompaktowej i wydajnej komunikacji optycznej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | CQT |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Opłatek LNOI |
Zapłata:
| Minimalne zamówienie: | 10 PCS |
|---|---|
| Cena: | $2000/pc |
| Szczegóły pakowania: | Opakowanie kaseta/słoik, uszczelnione próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 50000 sztuk/miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | LiNbO3 na izolatorze | Średnica: | 4 cale, 6 cali |
|---|---|---|---|
| Najwyższa warstwa: | Niobian litu | Grubość górna: | 300 ~ 600 nm |
| Nasłonecznienie: | Tlenek termiczny SiO2 | Grubość nasłonecznienia: | 2000±15nm; 2000±15 nm; 3000±50nm; 3000±50nm; 4700±100nm 4700±1 |
| warstwa podporowa: | Si 、 Zatknięta krzemionka | Zastosowanie: | Światłowody optyczne i mikrofalowe |
| Podkreślić: | 6 cali płytki LNOI,Wysokiej wydajności płytki LNOI do łączności optycznej,Kompaktowe płytki LNOI |
||
opis produktu
4 cali 6-Cześć.Wafle LNOI doskonały wybór dla kompaktowej i wydajnej komunikacji optycznej
- Nie.Zrewolucjonizuj fotonikę za pomocą płytek LNOI o bardzo niskiej stratze- Nie.
- Nie.Następna generacja platformy Litium Niobate-on-Isolator (LNOI)- Nie.
Odblokuj bezprecedensową wydajność w zintegrowanej fotonice z naszymi najnowocześniejszymi płytkami LNOI, zaprojektowanymi dla ultra-niskiej straty optycznej i podnanometrowej chropotałości powierzchni.Połączenie stochiometrycznych cienkich folii LiNbO3 z termicznie utlenionymi warstwami SiO2Nasze płytki dostarczają>30x wyższa nieliniowa wydajnośćW tym celu można wykorzystać systemy CMOS.
Główne zalety
✓ Przełomowa wydajność EO: osiągnięcie przepustowości modulacyjnej >100 GHz przy r33 >30 pm/V, idealnie nadająca się do koherentnych nadajników 800G/1.6T.
✓ Precyzja gotowa do kwantowej analizy: Custom periodic poling (PPLN) z błędem domeny <5 nm dla wytwarzania fotonów wplątanych.
✓ Wzmocniona mocą konstrukcja: wytrzymałość > 10 MW/cm2 intensywności optycznej (certyfikat Telcordia GR-468).
Wnioski
▷ Ultrakompaktne modulatory EO 5G/6G
▷ Topologiczne obwody fotoniczne i obliczenia optyczne
▷ Konwertory częstotliwości kwantowych (z pasma C/L na pasmo telekomunikacyjne)
▷ Wysokiej wrażliwości fotodetektory LiDAR
Specyfikacje techniczne
• Wielkość płytki: średnica 100/150 mm (2" do 6" dostosowywalna)
• Warstwa LiNbO3: X-cut/Z-cut, grubość 300±5 nm (standardowa)
• Tlen zakopany: 1-3 μm SiO2, napięcie rozbicia > 200 V/μm
• Substrat: Si o wysokiej rezystywności (> 5 kΩ·cm)
| Wafer LNOI | |||
| Struktura | LN / SiO2/ Tak. | LTV / PLTV | < 1,5 μm (5/5 mm2) / 95% |
| Średnica | Φ100 ± 0,2 mm | Wykluczenie krawędzi | 5 mm |
| Gęstość | 500 ± 20 μm | Pochyl się | W zakresie 50 μm |
| Pierwsza płaska długość | 47.5 ± 2 mm 57.5 ± 2 mm |
Ogrzewanie krawędzi | 2 ± 0,5 mm |
| Wykonanie obudowy płytek | Rodzaj R | Środowiskowe | Rohs 2.0 |
| Górna warstwa LN | |||
| Średnia grubość | 400/600±10 nm | Jednorodność | < 40 nm @17 punktów |
| Indeks załamania | nie > 2.2800, ne < 2,2100 @ 633 nm | Orientacja | Oś X ± 0,3° |
| Klasa | Optyczne | Powierzchnia Ra | < 0,5 nm |
| Wady | > 1 mm Brak; /1 mm W całkowitej granicach 300 |
Delaminacja | Żadnego |
| Zarysowanie | > 1 cm Brak; /1 cm W ciągu 3 |
Główne mieszkanie | Perspektywna do osi +Y ± 1° |
| Izolacja SiO2Warstwa | |||
| Średnia grubość | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | Jednorodność | < ± 1% @17 punktów |
| Fab. Metoda | Tlenek cieplny | Indeks załamania | 1.45-1,47 @ 633 nm |
| Substrat | |||
| Materiał | Tak. | Orientacja | < 100> ± 1° |
| Główna orientacja płaska | < 110> ± 1° | Odporność | > 10 kΩ·cm |
| Zanieczyszczenie z tyłu | Brak widocznej plamy | Z tyłu | Etch |
