Płytki płaszczyznowe z kryształem safira do urządzeń mikroelektronicznych i urządzeń energetycznych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | CSIMC |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Szafir (Al2O3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta, słoik, pakiet filmów |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 sztuk/miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Szafirowy Opłatek | Czystość: | 99,999% |
|---|---|---|---|
| Kolor: | Biały, przezroczysty | Średnica: | 2", 3", 4". |
| Powierzchnia: | DSP SSP | Moduł ścinania (G): | 148,1 GPa |
| Zastosowanie: | Wafel półprzewodnikowy, chip LED, szklane okno optyczne, ceramika elektroniczna | PRZEMYSŁ: | Led, szkło optyczne, wafel gotowy na eli |
| Podkreślić: | Czyste szafirowe kryształowe płytki C-Plane,Urządzenia zasilania C-Plane Wafer,High-End Microelectronics C-Plane Wafer |
||
opis produktu

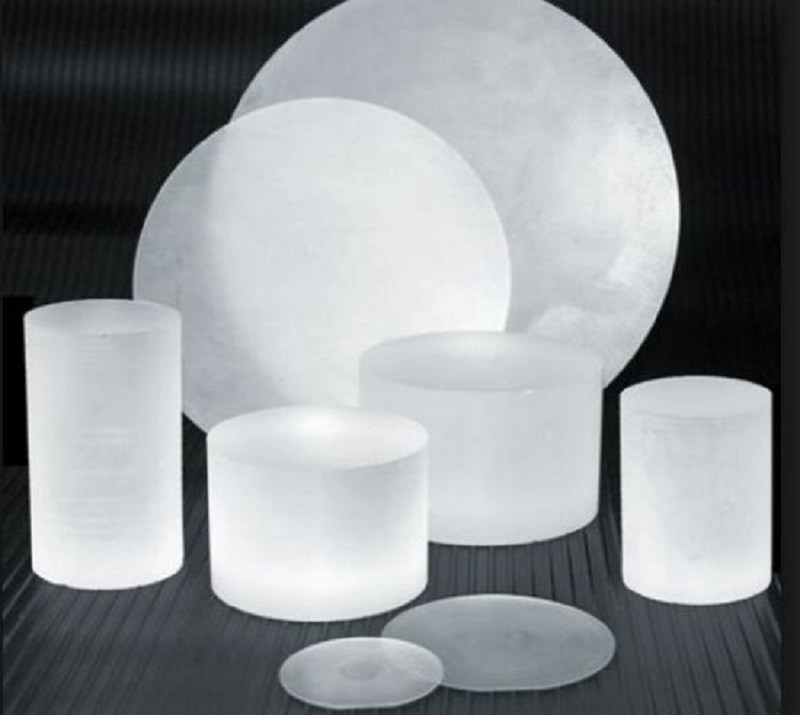

Płytki płaszczyznowe z kryształem safira do urządzeń mikroelektronicznych i urządzeń energetycznych
Nasze najwyższej klasy szafirowe płytki, kamień węgielny zaawansowanej technologii i najnowocześniejszych innowacji, znane z wyjątkowej twardości, stabilności chemicznej i przejrzystości optycznej,Płytki szafirowe są idealnym wyborem dla zastosowań od optoelektroniki o dużej mocy i produkcji diod LED po MEMS i biosensory.
Nasze płytki safirowe są starannie wykonane dzięki zaawansowanym technikom syntezy i rygorystycznej kontroli jakości, zapewniając niezrównaną jakość kryształu i gładkość powierzchni.Oferują lepszą przewodność cieplną i wytrzymałość mechaniczną, dzięki czemu są odporne na rygorystyczne wymagania nowoczesnych procesów produkcyjnych.
Zwiększ swoją technologię dzięki najwyższej jakości płytkom Sapphire, których precyzja, trwałość i wszechstronność zapewniają niezrównane osiągi w wielu zastosowaniach.Odkryj przyszłość innowacji dzięki naszym najwyższej klasy płytkom Sapphire Wafers. Zamów swoje już dziś i wykorzystuj pełny potencjał swoich najnowocześniejszych urządzeń i systemów..
Właściwości optyczne
|
Przekaz |
0.17 do 5,5 um |
|
Indeks załamania |
1.75449 (o) 1.74663 (e) przy 1,06 um |
|
Utrata odbicia |
w zakresie 1,06 mikrona (2 powierzchnie) dla promieni o - 11,7%; dla promieni e - 14,2% |
|
Wskaźnik wchłaniania |
00,3 x 10-3 cm-1 przy 2,4 um |
|
dN/dT |
130,7 x 10-6 przy 5,4 um |
|
dn/dm = 0 |
1.5 um |
|
Orientacja |
R-płaszczyzna, C-płaszczyzna, A-płaszczyzna, M-płaszczyzna lub określona orientacja |
|
Orientacja Tolerancja |
± 0,3° |
|
Średnica |
2 cali, 3 cali, 4 cali, 6 cali, 8 cali lub inne |
|
Tolerancja średnicy |
0.1mm dla 2 cali, 0.2mm dla 3 cali, 0.3mm dla 4 cali, 0.5mm dla 6 cali |
|
Gęstość |
00,25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm lub inne; |
|
Tolerancja grubości |
25 μm |
|
Pierwsza płaska długość |
16.0±1.0mm dla 2 cali, 22.0±1.0mm dla 3 cali, 30.0±1.5mm dla 4 cali, 47.5/50.0±2.0mm dla 6 cali |
|
Główna orientacja płaska |
Płaszczyzna A (1 1-2 0) ± 0,2°; płaszczyzna C (0 0-0 1)) ± 0,2°, oś C projektowana 45 +/- 2° |
|
TTV |
≤10μm dla 2 cali, ≤15μm dla 3 cali, ≤20μm dla 4 cali, ≤25μm dla 6 cali |
|
BOK |
≤10μm dla 2 cali, ≤15μm dla 3 cali, ≤20μm dla 4 cali, ≤25μm dla 6 cali |
|
Powierzchnia przednia |
Epi-polerowane (Ra< 0,3 nm dla płaszczyzny C, 0,5 nm dla innych orientacji) |
|
Powierzchnia tylna |
Cienkie mielone (Ra=0,6μm~1,4μm) lub epipolione |
|
Opakowanie |
Opakowane w czystym pomieszczeniu klasy 100 |
Kontrola akceptacji
1Produkt jest delikatny. Dostarczamy go przez doskonałe krajowe i międzynarodowe firmy ekspresowe, aby zapewnić jakość transportu.
2. Po otrzymaniu towaru należy zachować ostrożność i sprawdzić, czy pudełko zewnętrzne jest w dobrym stanie.Zrób zdjęcie zanim je wyniesiesz..
3Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu, gdy produkty mają być stosowane.
4. Jeśli produkty zostaną znalezione uszkodzone podczas przesyłki kurierskiej, proszę natychmiast zrobić zdjęcie lub nagrać film.Skontaktuj się z nami natychmiast i rozwiążemy problem dobrze.
