Wykorzystanie płytki kwarcowej jako najlepszego wyboru dla zaawansowanych urządzeń MEMS
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | CSIMC |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Zapłata:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Cena: | Negocjowalne |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Szczegóły informacji |
|||
| Rodzaj: | Stopiona krzemionka, stopiony kwarc | Przenoszenie: | Ultrafiolet i widzialność |
|---|---|---|---|
| Marka: | JGS1 JGS2 JGS3 | Zastosowanie: | Półprzewodnik, MEMS |
| Nazwa produktu: | JGS1 JGS2 JGS3 Wafle szklane i kwarcowe zapewniające doskonałą klarowność optyczną i stabilność chem | Średnica: | 50,8 mm, 76,2 mm, 100 mm, 150 mm, 200 mm |
| Mieszkanie podstawowe: | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/wycięcie, wycięcie, wycięcie | Strona polerowana Ra: | <1,0 nm lub specyficzne na żądanie |
| Podkreślić: | Urządzenia MEMS z płynem kwarcowym,Zaawansowane konstrukcje płytek kwarcowych stopionych,Płytka ze stopionego kwarcu |
||
opis produktu
Opis produktu:
Nasze płytki kwarcowe zostały zaprojektowane z precyzją i dokładnością, aby spełnić wymagane przez przemysł półprzewodników standardy..W zależności od Twoich preferencji zapewnia to, że płytka jest stabilna i wyrównana podczas procesu produkcyjnego, zapewniając spójne wyniki.
Nasza płytka szklana zawiera wysoką przepustowość zarówno dla ultrafioletu, jak i światła widzialnego, dzięki czemu jest idealna do różnych zastosowań, takich jak mikroelektronika, optyka i fotonika.Wafel jest idealnie wypolerowany., z polerowaną stroną Ra mniejszą niż 1,0 nm lub specyficzną według wymagania, zapewniając, że na powierzchni nie ma wad ani zadrapań, które mogłyby mieć wpływ na wydajność płytki.
Nasza płytka SiO2 ma niską warp, co zapewnia, że pozostaje płaska i stabilna przez cały proces produkcji.mniejsze niż 50 μm, mniejsze niż 50 μm, mniejsze niż 60 μm i mniejsze niż 60 μm, co daje elastyczność w wyborze najlepszej opcji dla konkretnej aplikacji.
Nasza płytka z roztopionego krzemu jest niezawodnym i wydajnym produktem, który gwarantuje wyjątkowe wyniki.w tym mikroelektronikiZamów teraz i doświadcz wydajności i jakości naszych płytek SiO2.
Charakterystyka:
- Nazwa produktu: płytka z roztopionego krzemu
- Gęstość:
- 350 mm
- 500 mm
- 1000um
- Główna mieszkanie:
- 22 mm
- 32.5 mm
- 42.5 mm
- 57.5 mm/odcięcie
- wycięcie
- wycięcie
- TTV:
- < 8 μm
- < 10 μm
- < 15 μm
- < 20 μm
- < 30 μm
- < 30 μm
- Kategoria produktu: płytki krzemianowe stopione
- Warp:
- < 30 μm
- < 40 μm
- < 50 μm
- < 50 μm
- < 60 μm
- < 60 μm
Słowa kluczowe: płytka kwarcowa, płytka krzemowa, płytka krzemowa.
Parametry techniczne:
| Nazwa produktu | Parametry techniczne |
|---|---|
| JGS1 JGS2 JGS3 Płytka szklana i kwarcowa dla wyższej przejrzystości optycznej i stabilności chemicznej | Powierzchnia: DSP |
| Grubość: 350 mm | |
| Warp: < 30 μm | |
| Rodzaj: Silikon stopiony | |
| Przekaz: ultrafioletowy i widoczny | |
| PLTV ((<0,5um): ≥95% ((5mm*5mm) | |
| JGS1 JGS2 JGS3 Płytka szklana i kwarcowa dla wyższej przejrzystości optycznej i stabilności chemicznej | Powierzchnia: SSP |
| Gęstość: 500 mm | |
| Warp: < 40 μm | |
| Rodzaj: Silikon stopiony | |
| Przekaz: ultrafioletowy i widoczny | |
| LTV (5mmx5mm): < 2μm | |
| JGS1 JGS2 JGS3 Płytka szklana i kwarcowa dla wyższej przejrzystości optycznej i stabilności chemicznej | Powierzchnia: DSL |
| Gęstość: 1000um | |
| Warp: < 50 μm | |
| Rodzaj: Silikon stopiony | |
| Przekaz: ultrafioletowy i widoczny | |
| Wskaźnik: ± 20 μm | |
| Płynne płytki krzemowe | Powierzchnia: DSP |
| Grubość: 350 mm | |
| Warp: < 50 μm | |
| Rodzaj: kwarc stopiony | |
| Przekaz: ultrafioletowy i widoczny | |
| Wykonanie próby: ± 25 μm | |
| Płynne płytki krzemowe | Powierzchnia: SSP |
| Gęstość: 500 mm | |
| Warp: < 60 μm | |
| Rodzaj: kwarc stopiony | |
| Przekaz: ultrafioletowy i widoczny | |
| Wykonanie próby: ± 40 μm | |
| Płynne płytki krzemowe | Powierzchnia: DSL |
| Gęstość: 1000um | |
| Warp: < 60 μm | |
| Rodzaj: kwarc stopiony | |
| Przekaz: ultrafioletowy i widoczny | |
| Wskaźnik: ± 60 μm |
Zastosowanie:
Wafer z roztopionego krzemu jest dostępny w różnych średnicach, w tym 50,8 mm, 76,2 mm, 100 mm, 150 mm i 200 mm.wycięciePowierzchnia płytki jest dostępna w wersjach DSP, SSP i DSL.
Wafer z roztopionego krzemu BonTek został certyfikowany zgodnie z normami ISO:9001 i ISO:14001Produkt jest produkowany w Chinach, a minimalna ilość zamówienia wynosi 5 sztuk.
Wafer z roztopionego krzemu jest idealnym produktem do różnych zastosowań i scenariuszy.gdzie jest stosowany do wytwarzania złożonych układów scalonych i mikroczipówWafer jest również stosowany w przemyśle optycznym do produkcji soczewek precyzyjnych i komponentów optycznych.Wysoka stabilność termiczna płytki i doskonała odporność na wstrząsy termiczne sprawiają, że jest ona idealna do stosowania w zastosowaniach o wysokiej temperaturze.
Wafer z roztopionego krzemu jest wszechstronnym produktem, który może być stosowany w różnych scenariuszach.gdzie używany jest do wytwarzania mikrosensorów i mikroaktywatorówPłytka jest również stosowana w przemyśle lotniczym, gdzie jest używana do wytwarzania wysokotemperaturowych komponentów odpornych na ekstremalne warunki.Wafer jest również używany w przemyśle biomedycznym., gdzie jest wykorzystywany do produkcji biochipów i innych urządzeń medycznych.
Niezależnie od tego, czy pracujesz w przemyśle półprzewodnikowym, optycznym, lotniczym, czy biomedycznym, płytka z silikonu stopionego BonTek jest idealnym produktem dla twoich potrzeb.Z możliwością dostaw 20000 sztuk/miesiąc, możemy spełnić Twoje zapotrzebowanie i dostarczyć produkt w ciągu 1-4 tygodni. Cena produktu jest negocjowalna, a warunki płatności są T / T.
Wsparcie i usługi:
Nasze płytki z roztopionego krzemu są najwyższej jakości i są szeroko stosowane w różnych zastosowaniach, takich jak produkcja półprzewodników, MEMS i optyka.Oferujemy wsparcie techniczne i usługi w celu zapewnienia, że nasze produkty spełniają Państwa wymaganiaNasze usługi obejmują:
- Dostosowane rozmiary i specyfikacje do Twoich potrzeb
- Czyszczenie powierzchni i przygotowanie do natychmiastowego stosowania
- Konsultacje ekspertów w zakresie obróbki i obróbki płytek
- Kontrola jakości i zapewnienie zgodności i niezawodności naszych produktów
- Szybki czas realizacji w celu spełnienia planu
Nasz zespół techniczny jest zawsze dostępny, aby pomóc Ci w każdym pytaniu lub problemie, jaki możesz mieć w związku z naszymi produktami z płytek silikonowych.
Opakowanie i wysyłka:
Nazwa produktu: płytka z roztopionego krzemu
Opis produktu: Wysoka czystość, odporność na wysokie temperatury i doskonałe właściwości optyczne sprawiają, że stopione płytki krzemianowe są idealne do zastosowań półprzewodnikowych i optycznych.

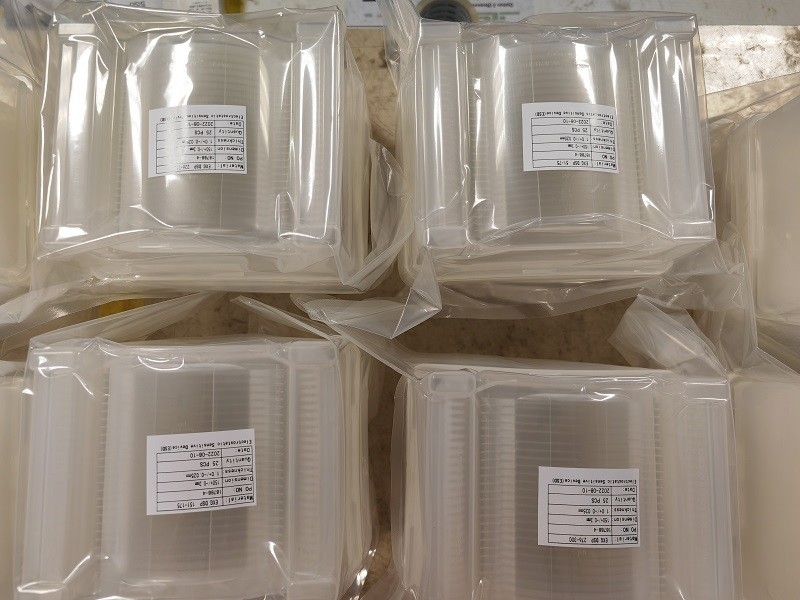

Opakowanie: Ztopione płytki krzemianowe są starannie pakowane w czystym pomieszczeniu, aby zapobiec zanieczyszczeniu.Każda płytka jest indywidualnie owinięta w materiał antystatyczny i umieszczona w pojemniku ochronnym.
Przesyłka: Nasze płytki z roztopionego krzemu są wysyłane na całym świecie za pośrednictwem bezpiecznej usługi kurierskiej, aby zapewnić bezpieczną i terminową dostawę.Czas dostawy może się różnić w zależności od miejsca przeznaczenia.
