• SSP Surface Fused Silica Wafer do procesu produkcji MEMS
SSP Surface Fused Silica Wafer do procesu produkcji MEMS

SSP Surface Fused Silica Wafer do procesu produkcji MEMS

Szczegóły Produktu:

Place of Origin: China
Nazwa handlowa: BonTek
Orzecznictwo: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

Zapłata:

Minimum Order Quantity: 5 pcs
Cena: Negocjowalne
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
Najlepsza cena Kontakt

Szczegóły informacji

Transmission: Ultraviolet And Visible Edge Rounding: Compliant with SEMI M1.2 Standard/refer to IEC62276
TTV: <8µm, <10µm, <15µm, <20µm, <30µm, <30µm Warp: <30µm, <40µm, <50µm, <50µm, <60µm, <60µm
Material: UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) Surface: DSP, SSP, DSL
PLTV(<0.5um): ≥95%(5mm*5mm) Type: Fused Silica, Fused Quartz
Podkreślić:

MEMS Proces produkcji płytki krzemowej

,

SSP Surface Fused Silica Wafer

,

MEMS Proces produkcji płytki krzemianowej stopionej

opis produktu

Opis produktu:

Nasze płytki z roztopionego krzemu są polerowane do grubości powierzchni mniejszej niż 1,0 nm, lub mogą być określone, aby spełnić Twoje wymagania.Ten poziom precyzji zapewnia optymalną wydajność w zastosowaniach półprzewodników i MEMSDodatkowo nasze płytki spełniają wymagania dotyczące zaokrąglenia krawędzi normy SEMI M1.2, a także specyfikacji IEC62276.

Rozumiemy, że warp może być problemem w wielu zastosowaniach, dlatego oferujemy szereg opcji, które odpowiadają Państwa potrzebom.mniejsze niż 40 μm, mniejsze niż 50 μm, mniejsze niż 60 μm i mniejsze niż 70 μm. Umożliwia to wybór najodpowiedniejszego dla danego zastosowania poziomu wygięcia.

Aby zapewnić jakość naszej płytki z roztopionego krzemu, mierzymy również TTV (rozbieżność całkowitej grubości), aby upewnić się, że spełnia Twoje specyfikacje.Nasza płytka jest dostępna z poziomami TTV mniejszymi niż 8 μm, mniejsze niż 10 μm, mniejsze niż 15 μm, mniejsze niż 20 μm, mniejsze niż 30 μm i mniejsze niż 40 μm.

Ogólnie rzecz biorąc, nasza płytka krzemianowa jest doskonałym wyborem dla zastosowań półprzewodników i MEMS.w połączeniu z precyzyjnym polerowaniem i zaokrąglaniem krawędziWybierz z naszej gamy opcji warpingu i TTV, aby upewnić się, że nasza płytka spełnia Twoje wymagania.


Charakterystyka:

  • Nazwa produktu: płytka z roztopionego krzemu
  • Warp: < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm
  • Kategoria produktu: płytki krzemianowe stopione
  • Materiał:
    • Silikon rozpuszczony w promieniu UV
    • Złoty kwarc (JGS1, JGS2, JGS3)
  • Marka: JGS1 JGS2 JGS3
  • Rodzaj:
    • Węglowodory
    • Sztylowany kwarc

Słowa kluczowe: krystaliczna płytka krzemu, płytka krzemu szklana, płytka kwarcowa


Parametry techniczne:

Atrybut Opcje
Główne mieszkanie 22 mm, 32,5 mm, 42,5 mm, 57,5 mm / wcięcie, wcięcie, wcięcie
TTV < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm
Materiał Wyróżnienie pomiarów:
Zaokrąglenie krawędzi Zgodne ze standardem SEMI M1.2/odwołanie do IEC62276
Gęstość 350 mm, 500 mm, 1000 mm
Przekaz Ultrafioletowe i widoczne
PLTV ((<0,5um) ≥ 95% ((5 mm*5 mm)
Pochyl się ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm
Średnica 500,8 mm,76.2mm, 100mm, 150mm, 200mm
Strona wypolerowana Ra < 1,0 nm lub specyficzne według wymagania

Tabela ta przedstawia parametry techniczne produktu z płytki krzemianowej szklankowej.


Zastosowanie:

Wafer z roztopionego krzemu ma różne modele, w tym JGS1, JGS2 i JGS3, i nadaje się do wielu okazji i scenariuszy zastosowania produktów, takich jak:

  • Produkty optyczne:Wafer z roztopionego krzemu jest doskonały dla doskonałej przejrzystości optycznej, co sprawia, że nadaje się do produktów optycznych, takich jak soczewki, lustra i pryzmaty.
  • Przemysł półprzewodników:Atrybuty waferów TTV i Bow sprawiają, że jest to idealny produkt dla przemysłu półprzewodnikowego, gdzie precyzja i jednolitość są kluczowe.
  • Badania i rozwój:Wykorzystuje się ją również do celów badawczo-rozwojowych, takich jak nanotechnologia i nauka o materiałach.

Wafer z roztopionego krzemu jest wyposażony w zaokrąglenie krawędzi zgodne ze standardem SEMI M1.2 / odsyłaj do IEC62276, zapewniając płynne i bezpieczne obsługiwanie.podczas gdy łuk waha się od ±20μm do ±60μm, w zależności od wybranego modelu.


Wsparcie i usługi:

Nasz produkt Fused Silica Wafer jest wyposażony w kompleksowe wsparcie techniczne i usługi w celu zapewnienia optymalnej wydajności i zadowolenia klientów.Nasz zespół ekspertów jest dostępny, aby pomóc w instalacji, obsługi i konserwacji produktu, a także rozwiązywania ewentualnych problemów.oferujemy rozwiązania dostosowane do spełnienia specyficznych wymagań klientów i zapewniamy szkolenia w celu zapewnienia prawidłowego użytkowania produktuNasze zaangażowanie w jakość wykracza poza początkową sprzedaż, ponieważ oferujemy stałe wsparcie w celu rozwiązania wszelkich pytań lub obaw, które mogą pojawić się w trakcie życia produktu.


Opakowanie i wysyłka:

Opakowanie produktu:

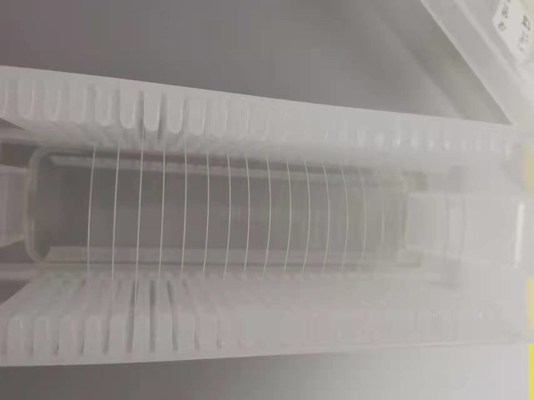

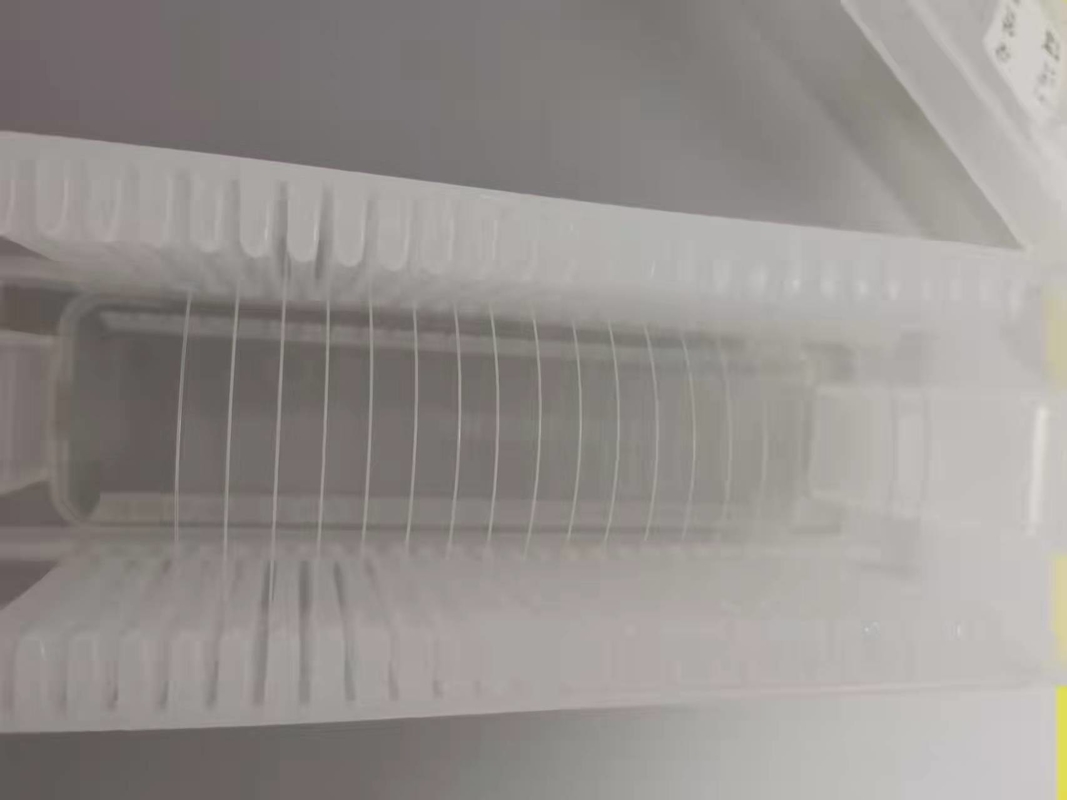

Produkty z płytki z roztopionego krzemu będą bezpiecznie pakowane w czystym pomieszczeniu, aby zapobiec zanieczyszczeniu.Płytki zostaną umieszczone w nośniku płytki z zabezpieczającymi wkładkami piankowymi, aby zapobiec uszkodzeniu podczas transportu.

Wysyłka:

Produkty z płytek z roztopionego krzemu zostaną wysłane za pośrednictwem wiarygodnej firmy kurierskiej.Koszty wysyłki będą obliczane na podstawie miejsca przeznaczenia i wagi paczki.


Częste pytania:

P1: Jaka jest nazwa towarowa produktu?

Odpowiedź 1: Nazwa towarowa produktu to BonTek.

P2: Jaka jest minimalna ilość zamówienia na płytkę z roztopionego krzemu?

Odpowiedź: Minimalna ilość zamówienia na płytkę z roztopionego krzemu wynosi 5 sztuk.

P3: Jakie certyfikaty posiada produkt?

A3: Płynówka z krzemu stopionego jest certyfikowana zgodnie z normami ISO:9001 i ISO:14001.

P4: Jaka jest metoda pakowania płytki z roztopionego krzemu?

Odpowiedź: Wafer z roztopionego krzemu jest pakowany w kasetach lub słoikach i jest podciśnięty pod próżnią.

P5: Jaki jest czas dostawy płytki z roztopionego krzemu?

Odpowiedź: Czas dostawy płytki z roztopionego krzemu wynosi 1-4 tygodnie.


SSP Surface Fused Silica Wafer do procesu produkcji MEMS 0

SSP Surface Fused Silica Wafer do procesu produkcji MEMS 1

SSP Surface Fused Silica Wafer do procesu produkcji MEMS 2

SSP Surface Fused Silica Wafer do procesu produkcji MEMS 3

SSP Surface Fused Silica Wafer do procesu produkcji MEMS 4

SSP Surface Fused Silica Wafer do procesu produkcji MEMS 5
