Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: BonTek
Orzecznictwo: ISO:9001
Numer modelu: Sok roślinny

Zapłata:

Minimalne zamówienie: 10 SZTUK
Cena: $60.00/ea
Szczegóły pakowania: Kaseta, uszczelniona próżniowo
Czas dostawy: 2 ~ 4 tygodnie
Zasady płatności: TT/z góry
Możliwość Supply: 10000 szt
Najlepsza cena Kontakt

Szczegóły informacji

Wielkość: Zindywidualizowane Gęstość: 0,5 mm-3 mm
Orientacja: ±0,5° Szlifowanie krawędzi: Okrągłość
Równoległość: ≤3 sek. łuku TTV: <10um
Chropowatość powierzchni: Ra<0,2 nm
Podkreślić:

Płytki piezoelektryczne jednokrystaliczne

,

optyczne użytkowanie Piezoelektryczne płytki

,

Płytki piezoelektryczne przemysłowe

opis produktu

Wysokiej wydajności płytki szafirowe o prostopadłości ≤3 min łuku dla zastosowań przemysłowych




Opis produktu:

Slice Sapphire, Sapphire Wafer, Sapphire Substrate i Sapphire Plate

Wafer szafirowy to rodzaj materiału półprzewodnikowego wykonanego ze szafiru, który ma doskonałe właściwości optyczne, mechaniczne i chemiczne.Jest powszechnie stosowany jako warstwa epitaksyalna dla materiałów i urządzeń na bazie GaN, jest również szeroko stosowany w innych dziedzinach elektroniki i optyki.

Kryształ szafiru ma sześciokątną strukturę siatki, co daje szafirowi płytkę wysoką twardość, wysoką przewodność cieplną i odporność na utlenianie w wysokich temperaturach.Ze względu na doskonałe właściwości optyczne, Sapphire Wafer jest również często stosowany jako materiał okienny i podłoże laserowe.

Dodatkowo rozmiar płytki szafirowej może być dostosowywany do potrzeb, a jej technologia obróbki powierzchni jest również bardzo dojrzała, co sprawia, że doskonale sprawdza się w różnych zastosowaniach.

Ogólnie rzecz biorąc, płytka szafirowa jest bardzo obiecującym materiałem półprzewodnikowym o szerokim zakresie perspektyw zastosowań.

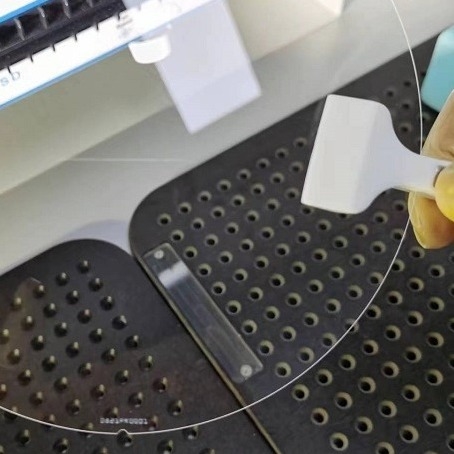

Wysokowrażliwe płytki piezoelektryczne do zastosowań przemysłowych płytki jednokrystaliczne do zastosowań optycznych 0

Charakterystyka:

  • Nazwa produktu: Sapphire Wafer
  • Perpendykularność: ≤ 3 min łuku
  • Jakość powierzchni: wypolerowana z jednej strony
  • Szlifowanie krawędzi: okrągłość
  • Płaskość: λ/10
  • Orientacja: ±0,5°


Parametry techniczne:

Parametry Wartość

Perpendykularność

≤ 3 min.

Wyraźna otwórka

>90%

Szlifowanie krawędzi

Okrągłość

TTV

≤ 3 μm

Równoległość

≤ 3 sek. łuku

Orientacja

±0,5°

Gęstość

0.5mm-3mm

Wielkość

Zindywidualizowane

Średnica

2 - 8 cali.

Bruki powierzchni

Ra<0,2 nm



Zastosowanie:

BonTek Sapphire Wafer, numer modelu SAP, jest certyfikowanym produktem ISO 9001..Czas dostawy wynosi 2 ~ 4 tygodnie, a warunki płatności są TT / z góry.Szlifowanie krawędzi jest okrągłość, a grubość waha się od 0,5 mm do 3 mm. prostopadłość wynosi ≤3 min.

BonTek Sapphire Wafer jest idealnym wyborem dla klientów szukających wysokiej jakości Sapphire Slice lub Sapphire Wafer Substrate.produkt zapewnia wyższe osiągi i niezawodnośćMinimalna ilość zamówienia, cena, czas dostawy i warunki płatności to atrakcyjne cechy, które sprawiają, że BonTek Sapphire Wafer jest idealnym produktem dla Twoich potrzeb.



Opakowanie i wysyłka:

Opakowanie i wysyłka

Wafle Sapphire są pakowane w kartonowe pudełka pokryte pianą i wysyłane w opakowaniach ochronnych w celu zapewnienia bezpiecznego przyjazdu.Wszystkie zamówienia są wysyłane za pośrednictwem wiarygodnej usługi kurierskiej.
