F-HUV Wafer szklany borosilikat kwarcowy 10 mm do MEMS i półprzewodników
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Model Number: | Glass substrates |
Zapłata:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Szczegóły informacji |
|||
| Grubość: | 0,1-10 mm | Marka: | Corning, Schott, OHARA, FLH, Chiny Szkło |
|---|---|---|---|
| Mieszkanie podstawowe: | 16 ± 2 mm, 22 ± 2 mm, 32 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, wycięcie | Model OHARA: | SK1300, SK1310 |
| COC: | Na zamówienie | Gęstość: | 20,20 g/cm3 |
| Raport z inspekcji: | Na zamówienie | Model Corning: | C7980, C7979, Orzeł XG, Goryla |
| Podkreślić: | F-HUV kwarc borosilicatowy płytka szklana,Wafelki ze szkła borosilicatowego do MEMS,Wafer z roztopionego krzemu 10 mm |
||
opis produktu
Opis produktu:
Wykonane są przez stopienie czystego piasku kwarcowego i innych minerałów w wysokich temperaturach.Włókna krzemieniowe mają bardzo niski współczynnik rozszerzenia cieplnegoJest szeroko stosowany w przemyśle półprzewodnikowym i optoelektronicznym.
Płyn płytki krzemianowej jest dostępny od znanych marek, takich jak Corning, Schott, OHARA i FLH.Grubość płytki wynosi od 0.1 do 10 mm, a chropowitość powierzchni jest mniejsza niż 1,0 nm.
Wafelka z roztopionego krzemu ma również dużą stabilność chemiczną i mechaniczną, a także wysoką przewodność cieplną.takie jak elementy optyczne, soczewki i mikroskopy.
Charakterystyka:
- Nazwa produktu: płytka z roztopionego krzemu
- Materiał: Szkło silikatowe aluminiowe, krzemionka stopiona o wysokiej czystości, szkło silikatowe aluminium
- Powłoka: powłoka AR, HR, powłoka V
- Ogród: 0,25 mm x 45°
- Średnica: 2-12 cali
- Certyfikat: ISO9001, RoHS
- Marka: Corning, Schott, OHARA, FLH, China Glass
Parametry techniczne:
| Materiał | Wyróżnienie pomiarów: | ||||||
| Specyfikacja | jednostka | 3?? | 4 ¢ | 5" | 6" | 8" | 12" |
| Średnica (lub kwadrat) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 mm do 0,25 mm | |||||
| Najkrótsza grubość | mm | > 0.10 | > 0.10 | > 0.30 | > 0.30 | > 0.30 | > 0.50 |
| Główne mieszkanie | mm | 22 | 32.5 | 42.5 | 57.5/odcięcie | wycięcie | wycięcie |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Pochyl się | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp. | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((<0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Przekaźność | Opcja UV, optyczna, IR lub niestandardowa | ||||||
| Zaokrąglenie krawędzi | mm | Zgodne ze standardem SEMI M1.2/odwołanie do IEC62276 | |||||
| Rodzaj powierzchni | Politykowane z jednej strony/politykowane z dwóch stron | ||||||
| Strona wypolerowana Ra | nm | < 1,0 nm lub specyficzne według wymagania | |||||
| Kryteria z tyłu | μm | Ogólne jest 0,2-0,5 μm lub według zamówienia | |||||
| Wymiar | Zanieczyszczenie | Żadnego | |||||
| Cząstki> 0,3 μm | <= 30 | ||||||
| Ślady piły, pręgi | Żadnego | ||||||
| Zarysowanie | Żadnego | ||||||
| Pęknięcia, ślady piły, plamy | Żadnego | ||||||
| Parametry | Wartość |
|---|---|
| Materiał | Szkło krzemowe stopione |
| BOK | < 30 mm |
| Przekaz | IR, widoczny, DUV |
| Zakres transmisji | 00,17 ~ 2,1 μm, 0,26 ~ 2,1 μm, .0185~3.5um |
| Nieczystości metalowe | < 0,2 ppm |
| Powierzchnia | AR, HR, V-Coat |
| TTV | <2um, <5um |
| Średnica | 2-12 cali |
| Zastosowanie | Półprzewodniki, MEMS, medyczne |
| Certyfikat | ISO9001, RoHS |
Zastosowanie:
BonTek Fused Silica Wafers są wykonane z wysokiej czystości szkła silikatowego aluminowego i posiadają certyfikat ISO:9001.i GorylaOferując doskonały równoległość 3 sek, zakres transmisji tych płytek wynosi 0,17 ~ 2,1 um, 0,26 ~ 2,1 um i 0,185 ~ 3,5 um. Minimalna ilość zamówienia dla tych płytek wynosi 5 sztuk,i są dostępne w opakowaniach na kasetach i słoikach. BonTek oferuje również szereg powłok, w tym AR, HR i V Coat. Z szybkim czasem dostawy 2 tygodnie i zdolnością dostaw 100000 / miesiąc,BonTek Fused Silica Wafers są idealnym wyborem dla klientów poszukujących wysokiej jakościProdukty o wysokiej czystości. Całkowita zmiana grubości (TTV) tych płytek wynosi < 2um, < 5um, co czyni je idealnymi do stosowania w różnych zastosowaniach.Dla klientów poszukujących niezawodnych, wysokiej klasy płytki z roztopionego krzemu, BonTek jest doskonałym wyborem.
Dostosowanie:
BonTek oferuje szeroki zakres usług na zamówienie dla płytek silikonowych stopionych, w tym płytek silikonowych IC, szkła silikonowego aluminium i płytek silikonowych stopionych.
Szczegóły produktu:
- Nazwa marki: BonTek
- Numer modelu: podłoże szklane
- Pochodzenie: Chiny
- Certyfikacja: ISO:9001
- Minimalna ilość zamówienia: 5 sztuk

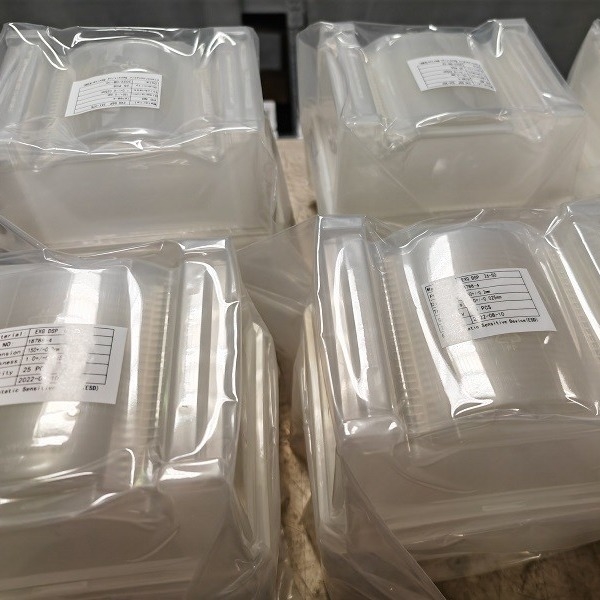

- Opakowanie: Kaseta, słoik
- Czas dostawy: 2 tygodnie
- Warunki płatności: TT/zaliczka
- Zdolność dostawcza: 100000/miesiąc
- Sprawozdanie z inspekcji: na żądanie
- Schott Model: Borofloat 33, B270, D263, Zerodur, MEMpax, BK7
- Zakres transmisji: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185~3.5um
- Wymagania dotyczące:
- Zawartość OH: < 5 ppm, < 10 ppm, < 100 ppm
Wsparcie i usługi:
Zapewniamy wsparcie techniczne i usługi dla naszej płytki z roztopionego krzemu, w tym:
- Doradztwo techniczne przed sprzedażą
- Doradztwo w zakresie produktów w ramach sprzedaży
- Wsparcie techniczne po sprzedaży
- Utrzymanie produktu
- Podręcznik użytkownika i dokumentacja
Nasz zespół techniczny jest dostępny 24 godziny na dobę, aby zapewnić pomoc i porady dla klientów.i może zapewnić usługi szkoleniowe i modernizacyjne w razie potrzeby.
