4-calowy wafel LNOI osiągający kompaktową integrację fotoniczną
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Opłatek LNOI |
Zapłata:
| Minimalne zamówienie: | 25 szt |
|---|---|
| Cena: | $2000/pc |
| Szczegóły pakowania: | Opakowanie kaseta/słoik, uszczelnione próżniowo |
| Czas dostawy: | 1-4 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 50000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | LiNbO3 na izolatorze | Średnica: | 4 cale, Φ100mm |
|---|---|---|---|
| Najwyższa warstwa: | Niobian litu | Grubość górna: | 300 ~ 600 nm |
| Nasłonecznienie: | Tlenek termiczny SiO2 | Grubość nasłonecznienia: | 2000±15nm; 2000±15 nm; 3000±50nm; 3000±50nm; 4700±100nm 4700±1 |
| podłoże: | krzem | Aplikacja: | Światłowody optyczne i mikrofalowe |
| Podkreślić: | LNOI Piezoelektryczny wafel,4-calowy wafel LNOI,300nm LiNbO3 na izolatorze |
||
opis produktu
Osiągnięcie kompaktowej integracji fotonicznej z 4-calowymi płytkami LNOI
LNOI to skrót od Lithium Niobate on Insulator, który jest wyspecjalizowaną technologią podłoża stosowaną w dziedzinie zintegrowanej fotoniki.Podłoża LNOI są wytwarzane przez przeniesienie cienkiej warstwy kryształu niobianu litu (LiNbO3) na podłoże izolacyjne, zazwyczaj dwutlenek krzemu (SiO2) lub azotek krzemu (Si3N4).Technologia ta oferuje wyjątkowe korzyści w zakresie opracowywania kompaktowych i wydajnych urządzeń fotonicznych.
Wytwarzanie podłoży LNOI obejmuje wiązanie cienkiej warstwy LiNbO3 z warstwą izolacyjną przy użyciu technik takich jak łączenie płytek lub cięcie jonowe.Daje to strukturę, w której LiNbO3 jest zawieszony na nieprzewodzącym podłożu, zapewniając izolację elektryczną i zmniejszając straty światłowodu.
Zastosowania LNOI:
- Zintegrowana fotonika
- Komunikacja optyczna
- Wyczuwanie i metrologia
- Optyka kwantowa
| Opłatek LNOI | |||

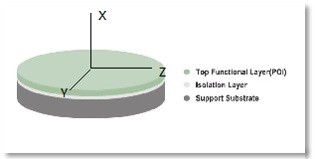

| Struktura | LN / SiO22/ Si | LTV / PLTV | < 1,5 μm (5∗5 mm2) / 95% |
| Średnica | Φ100 ± 0,2 mm | Wykluczenie krawędzi | 5 mm |
| Grubość | 500 ± 20 μm | Ukłon | W promieniu 50 μm |
| Podstawowa długość płaska | 47,5 ± 2 mm 57,5 ± 2 mm |
Przycinanie krawędzi | 2 ± 0,5 mm |
| Fazowanie wafli | Typ R | Środowiskowy | Rohs 2.0 |
| Górna warstwa LN | |||
| Średnia grubość | 400/600±10 nm | Jednolitość | < 40 nm przy 17 punktach |
| Indeks załamania | nie > 2,2800, ne < 2,2100 przy 633 nm | Orientacja | Oś X ± 0,3° |
| Stopień | Optyczny | Powierzchnia Ra | < 0,5 nm |
| Wady | >1 mm Brak; ≦1 mm W sumie 300 |
Rozwarstwienie | Nic |
| Zadrapanie | >1 cm Brak; ≦1 cm w ciągu 3 |
Mieszkanie podstawowe | Prostopadła do + osi Y ± 1° |
| Izolacja SiO2Warstwa | |||
| Średnia grubość | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | Jednolitość | < ±1% przy 17 punktach |
| faj.metoda | Tlenek termiczny | Indeks załamania | 1,45-1,47 przy 633 nm |
| podłoże | |||
| Materiał | Si | Orientacja | <100> ± 1° |
| Podstawowa orientacja płaska | <110> ± 1° | Oporność | > 10 kΩ·cm |
| Zanieczyszczenie od tyłu | Brak widocznej plamy | Tyłek | Ryć |
