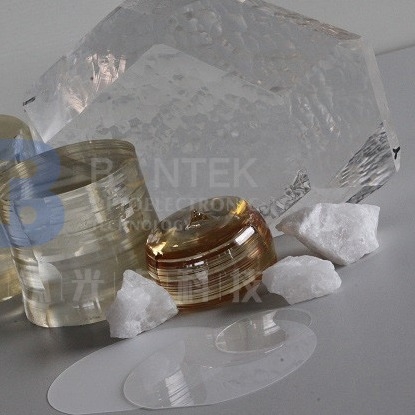

Kryształ kwarcowy Piezoelektryczne precyzyjne podłoża waflowe do elektrycznych układów optycznych i rozrządu
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Wafel piezoelektryczny |
Zapłata:
| Minimalne zamówienie: | 5 szt |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kaseta/słoik, uszczelnione próżniowo |
| Czas dostawy: | 1-4 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 50000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Wafel piezoelektryczny | Średnica: | Dia. Śr. 4'', 6'', 8'' 4'', 6'', 8&# |
|---|---|---|---|
| Kryształ: | Kryształ kwarcu | Grubość: | 0,35 mm, 0,5 mm |
| Mieszkanie podstawowe: | 32,5 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, wycięcie | Wykończenie powierzchni: | Polerowanie dwustronne, polerowanie jednostronne |
| Aplikacja: | Półprzewodniki, urządzenia SAW | Współczynnik rozszerzalności: | 5,5 x 10^-7 /°C (równolegle do osi C) |
| Podkreślić: | 8-calowy wafel piezoelektryczny,elektryczny optyczny wafel piezoelektryczny,wafel piezoelektryczny z kryształu kwarcu |
||
opis produktu
Precyzyjne podłoża do płytek piezoelektrycznych z kryształem kwarcu do zastosowań w optyce elektrycznej i synchronizacji czasu
Płytki z kryształu kwarcu, znane również jako podłoża kwarcowe lub płytki kwarcowe, są szeroko stosowane w różnych zastosowaniach elektronicznych i optycznych.Ten syntetyczny kwarc wykazuje wyjątkowe właściwości, takie jak wysoka czystość, doskonałe właściwości elektryczne i niezwykła stabilność mechaniczna.
Właściwości kryształu kwarcu
Płytki z kryształu kwarcu mają wyjątkowe właściwości piezoelektryczne.Kwarc może generować ładunek elektryczny pod wpływem naprężeń mechanicznych lub wibracji i odwrotnie.Ta właściwość sprawia, że płytki z kryształu kwarcu są bardzo pożądane w zastosowaniach wymagających precyzyjnego pomiaru czasu, kontroli częstotliwości i wykrywania.Służą jako podstawa oscylatorów kwarcowych i rezonatorów stosowanych w urządzeniach elektronicznych, takich jak zegarki, smartfony, komputery i systemy komunikacyjne.
Płytki z kryształu kwarcu mają wyjątkową stabilność wymiarową.Niski współczynnik rozszerzalności cieplnej, co oznacza, że ich wymiary pozostają względnie stałe w szerokim zakresie temperatur.Ta właściwość sprawia, że doskonale nadają się do zastosowań wymagających stabilności i dokładności
Płytki z kryształu kwarcu mają doskonałą przezroczystość optyczną.Wykazują wysoką przepuszczalność światła w szerokim zakresie długości fal, od ultrafioletu (UV) do podczerwieni (IR).Ta przejrzystość optyczna sprawia, że nadają się do stosowania w oknach optycznych, soczewkach, pryzmatach i innych elementach stosowanych w laserach, spektroskopii, mikroskopii i innych systemach optycznych.
Szczegóły kryształu kwarcu
| Nieruchomość | Opis |
|---|---|
| Wzór chemiczny | SiO2 |
| System kryształów | Sześciokątny |
| Gęstość | Zwykle 2,65 g/cm3 |
| Twardość | 7 w skali Mohsa |
| Przezroczystość | Doskonała przezroczystość od ultrafioletu (UV) do podczerwieni (IR) |
| Współczynnik załamania światła | Zwykle około 1,544 (przy 589 nm) |
| Przewodność cieplna | 1,4 W/(m·K) |
| Współczynnik rozszerzalności | 5,5 x 10^-7 /°C (równolegle do osi C) |
| Temperatura topnienia | Około 1710°C |
| Właściwości elektryczne | Piezoelektryczność, niskie przewodnictwo elektryczne, wysoka stała dielektryczna |
| Aplikacje | Oscylatory kwarcowe, rezonatory, czujniki, optyka, urządzenia do pomiaru czasu, instrumenty naukowe, telekomunikacja |
|
Kryształ |
Niobian litu | tantalan litu | Kryształ kwarcu |
|
Średnica |
3'', 4'', 6'', 8'' | 3'', 4'', 6'' | 3'', 4'', 5'', 6'', 8'' |
|
Orientacja |
X / Y / Y41 / Y64／Y128 |
X / X112 / YZ Y28 / Y36 / Y42 |
X / Y / Z W / ST |
|
Wykończenie powierzchni |
Polerowanie jednostronne / dwustronne (SSP/DSP) | ||
|
Grubość |
0,08 mm / 0,25 mm / 0,35 mm / 0,50 mm / 1,00 mm / 2,00 mm | ||
|
LTV |
< 1,5um | ||
|
PLTV |
>98% (5 mm * 5 mm) | ||
|
TTV |
< 5um | ||
|
Ukłon |
-25um < łuk < +25um | ||
|
Osnowa |
< 35um | ||
|
Temperatura Curie |
1142 ℃ ± 2 ℃ | 605 ℃ ± 2 ℃ | 573℃ |
|
Krawędź |
CompI't z SEMI M1.2 @ z GC#1000 | ||
|
Płaski |
22±2mm, 32,5±2mm, 47,5±2mm, 57,5±2mm, wycięcie Zgodnie z żądaniem |
||
|
Doping |
Eee, MgO | Fe | z nasionami lub bez |
|
Przednia strona |
Chropowatość Ra< 1nm | ||
|
Kryteria wsteczne |
Chropowatość Ra: 0,5-1,0um GC#1000 | ||
|
Zanieczyszczenie |
Cząsteczki @ >0,3 mikrona | ||
|
Wygląd |
Bez pęknięć, śladów piły, plam | ||
|
Samotny Domian |
Ukończona polaryzacja / zredukowana | Bez stresu | |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Patrzymy na siebie jako na specjalistę od płytek piezoelektrycznych.Jako pierwsi pracowaliśmy z pojedynczym kryształem kwarcowym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinę LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy piezo-kwarcowego, jesteśmy najlepszym wyborem!Każdego roku eksportujemy miliony półwyrobów kwarcowych, ponieważ opanowujemy cięcia AT, SC i IT z najwyższą precyzją pod kątem.
- P: Czy możesz zaakceptować dostosowanie produktu?
A:Oczywiście, że tak.Możemy sfabrykować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie z płytkami piezoelektrycznymi, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy w magazynie standardowe wafle, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z agenta kurierskiego, którego znasz najlepiej (DHL, FedEX, UPS itp.).Możemy wysłać za pośrednictwem twojego konta.I oczywiście zapakujemy produkty bezpiecznie w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz, abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobrą zniżkę z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że bezpiecznie dostaniemy to, czego chcemy?
A:Produkty waflowe są delikatne i czasami drogie.Ostatnią rzeczą, którą jako producent chcemy zobaczyć, jest to, aby wykonane przez nas produkty zostały uszkodzone podczas transportu.W rezultacie odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartonie wypełnionym gąbką buforową.Jednak wypadki są czasem nieuniknione.Proszę więc postępować wg„Sprawdzenie akceptacji”kroki pokazane na poniższych rysunkach.Jeśli zdarzy się coś niepożądanego, uzupełnimy lub zwrócimy pieniądze, jeśli wykonasz kroki sprawdzania.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Jasne.Kontrola fabryczna jest ważna przy zakupie dużej ilości i długoterminowej współpracy.Dyskusja twarzą w twarz jest tym, z czym jesteśmy najbardziej pewni.W ostatnich latach wielkie nazwiska na całym świecie były świadkami naszych postępów w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako delikatny.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz opakowanie zewnętrzne i sprawdź, czy opakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu, gdy produkty mają być stosowane.
- W przypadku stwierdzenia uszkodzenia produktów podczas transportu prosimy o niezwłoczne zrobienie zdjęcia lub nagranie filmu.NIE wyjmować uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a my dobrze rozwiążemy problem.
