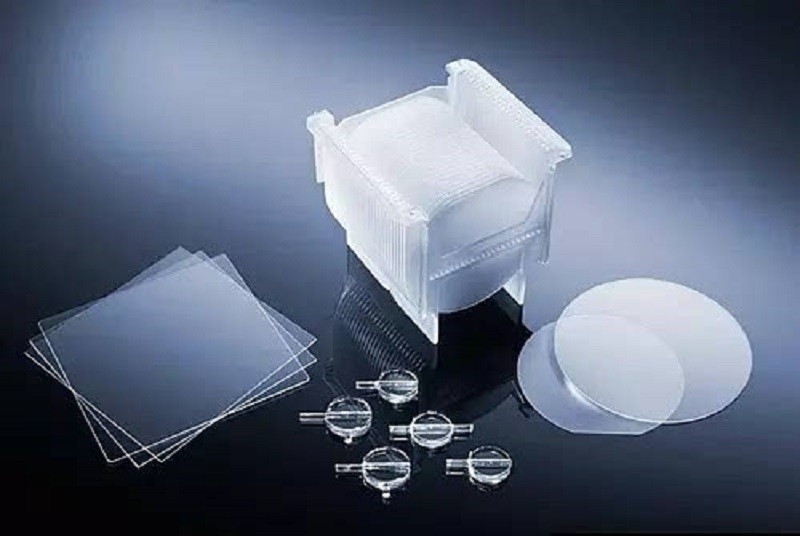

3-calowa średnica 76,2 mm Sapphire Substrate Optyczne kryształowe okna
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Szafir (Al2O3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta, słoik, pakiet filmów |
| Czas dostawy: | 1-4 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Opłatek Al2O3 | Czystość: | 99,999% |
|---|---|---|---|
| Temperatura topnienia: | 2040°C | Przewodność cieplna: | 27,21 W/(m x K) przy 300 K |
| Średnica: | 3 cale, 76,2 mm | Twardość: | 9,0 Mohsa |
| Specyficzna pojemność cieplna: | 419 J/(kg x K) | Stała dielektryczna: | 11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
| Podkreślić: | Sapphire Substrate Optyczne kryształowe okna,3-calowy szafirowy wafel podłoża,Dia 76 |
||
opis produktu
3-calowa średnica 76,2 mm Sapphire Substrate Optyczne kryształowe okna
Szafir monokrystaliczny Al2O3 posiada unikalną kombinację doskonałych właściwości optycznych, fizycznych i chemicznych.Najtwardszy z kryształów tlenków szafir Al2O3 zachowuje swoją wysoką wytrzymałość w wysokich temperaturach, ma dobre właściwości termiczne i doskonałą przezroczystość.Optyka Sapphire Al2O3 jest chemicznie odporna na wiele kwasów i zasad w temperaturach do 1000 stopni C, a także na HF poniżej 300 stopni C. Te właściwości zachęcają do szerokiego stosowania optyki Sapphire Al2O3 w nieprzyjaznych środowiskach, w których transmisja optyczna w zakresie od widzialnego wymagana jest bliska podczerwień.
|
Przedmiot |

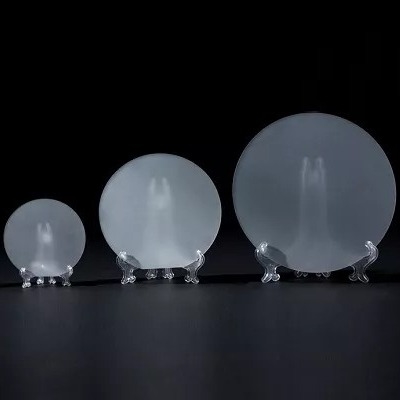

3-calowa płaszczyzna C (0001) 650 μm Szafirowe wafle |
|
|
Kryształowe materiały |
99,999%, wysoka czystość, monokrystaliczny Al2O3 |
|
|
Stopień |
Prime, gotowy na Epi |
|
|
Orientacja powierzchni |
Płaszczyzna C(0001) |
|
|
Kąt odchylenia płaszczyzny C w kierunku osi M 0,2 +/- 0,1° |
||
|
Średnica |
76,2 mm +/- 0,1 mm |
|
|
Grubość |
650 μm +/- 25 μm |
|
|
Podstawowa orientacja płaska |
Płaszczyzna A(11-20) +/- 0,2° |
|
|
Podstawowa długość płaska |
22,0 mm +/- 1,0 mm |
|
|
Polerowana jednostronnie |
Powierzchnia przednia |
Epipolerowane, Ra < 0,2 nm (przez AFM) |
|
(PSP) |
Tylna powierzchnia |
Szlif drobnoziarnisty, Ra = 0,8 μm do 1,2 μm |
|
Dwustronnie polerowane |
Powierzchnia przednia |
Epipolerowane, Ra < 0,2 nm (przez AFM) |
|
(DSP) |
Tylna powierzchnia |
Epipolerowane, Ra < 0,2 nm (przez AFM) |
|
TTV |
< 20 μm |
|
|
UKŁON |
< 20 μm |
|
|
OSNOWA |
< 20 μm |
|
|
Czyszczenie / Pakowanie |
Czyszczenie pomieszczeń czystych klasy 100 i pakowanie próżniowe, opakowania jednostkowe. |
|
| WŁAŚCIWOŚCI FIZYCZNE SZAFIRU Al2O3 | |
| Gęstość | 3,97 g/cm33 |
| Temperatura topnienia | 2040 stopni C |
| Przewodność cieplna | 27,21 W/(mxK) przy 300 K |
| Rozszerzalność cieplna | 5,6x10-6/K (równoległa oś C) i 5,0 (prostopadła oś C) x 10-6/ K |
| Twardość | Knoopa 2000 kg/mm2z wgłębnikiem 2000g |
| Specyficzna pojemność cieplna | 419 J/(kg x K) |
| Stała dielektryczna | 11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
| Moduł Younga (E) | 335 GPa |
| Moduł ścinania (G) | 148,1 GPa |
| Moduł objętościowy (K) | 240 GPa |
| Współczynniki sprężystości | C11=496 C12=164C13=115 C33=498 C44=148 |
| Pozorna granica elastyczności | 275 MPa (40 000 psi) |
| Współczynnik Poissona | 0,25 |
Kontrola akceptacji
