Płaszczyzna C Polerowany szafirowy pojedynczy kryształowy wafel 2 cale 0001 430um
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Szafir (Al2O3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta, słoik, pakiet filmów |
| Czas dostawy: | 1-4 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Szafir | Wzrost: | Metoda Kyropoulosa |
|---|---|---|---|
| Temperatura topnienia: | 2040 stopni C | Przewodność cieplna: | 27,21 W/(m x K) przy 300 K |
| CTE: | 5.6 x 10 -6 /K (parallel C-axis); 5,6 x 10 -6 /K (równoległa oś C); 5.0 (perpendicu | Twardość: | Knoop 2000 kg/mm 2 z wgłębnikiem 2000g |
| Specyficzna pojemność cieplna: | 419 J/(kg x K) | Stała dielektryczna: | 11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
| Podkreślić: | Polerowany szafirowy wafel z pojedynczego kryształu,wafel z pojedynczego kryształu płaszczyzny C,2-calowy wafel z szafirowego podłoża |
||
opis produktu
2-calowy samolot C 0001 430um Szafirowe pojedyncze wafle kryształowe Polerowany wafel
Szafir jest pojedynczym kryształem tlenku glinu i jest drugim najtwardszym materiałem w przyrodzie, po diamencie.Szafir ma dobrą przepuszczalność światła, wysoką wytrzymałość, odporność na kolizje, odporność na zużycie, odporność na korozję oraz odporność na wysoką temperaturę i wysokie ciśnienie, biokompatybilność, jest idealnym materiałem podłoża do produkcji półprzewodnikowych urządzeń optoelektronicznych, właściwości elektryczne szafiru sprawiają, że staje się podłożem materiał do produkcji białej i niebieskiej diody LED.
Długoterminowa grubość produkcji naszej firmy ≧ 0,1 mm, rozmiar kształtu ≧ Φ2 "wysokiej precyzji szafirowej płytki. Oprócz konwencjonalnych Φ2", Φ4", Φ6", Φ8", inne rozmiary można dostosować, prosimy o kontakt z naszym personelem sprzedaży.
| Przedmiot | 2-calowa płaszczyzna C (0001) 430 μm szafirowe wafle | |
| Kryształowe materiały | 99,999%, wysoka czystość, monokrystaliczny Al2O3 | |
| Stopień | Prime, gotowy na Epi | |
| Orientacja powierzchni | Płaszczyzna C(0001) | |
| Kąt odchylenia płaszczyzny C w kierunku osi M 0,2 +/- 0,1° | ||
| Średnica | 50,8 mm +/- 0,1 mm | |
| Grubość | 430 μm +/- 25 μm | |
| Podstawowa orientacja płaska | Płaszczyzna A(11-20) +/- 0,2° | |
| Podstawowa długość płaska | 16,0 mm +/- 1,0 mm | |
| Polerowana jednostronnie | Powierzchnia przednia | Epipolerowane, Ra < 0,2 nm (przez AFM) |
| (PSP) | Tylna powierzchnia | Szlif drobnoziarnisty, Ra = 0,8 μm do 1,2 μm |
| Dwustronnie polerowane | Powierzchnia przednia | Epipolerowane, Ra < 0,2 nm (przez AFM) |
| (DSP) | Tylna powierzchnia | Epipolerowane, Ra < 0,2 nm (przez AFM) |
| TTV | < 10 μm | |
| UKŁON | < 10 μm | |
| OSNOWA | < 10 μm | |

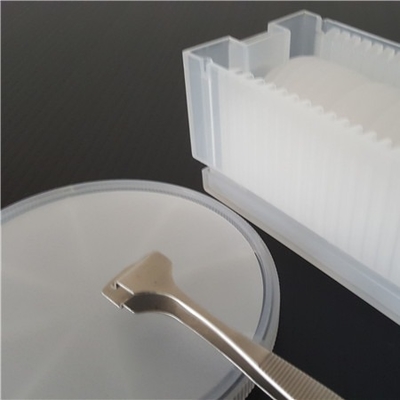

| Czyszczenie / Pakowanie | czyszczenie pomieszczeń czystych klasy 100 i pakowanie próżniowe, | |
| 25 sztuk w jednym opakowaniu kasetowym lub jednostkowym. | ||
| WŁAŚCIWOŚCI OPTYCZNE SZAFIROWEGO Al2O3 | |
|
Zasięg transmisji |
0,17 do 5,5 mikrona |
|
Współczynnik załamania światła |
1.75449 (o) 1.74663 (e) przy 1,06 mikrona |
|
Utrata odbicia |
przy 1,06 mikrona (2 powierzchnie) dla o-ray - 11,7%;dla e-ray - 14,2% |
|
Indeks absorpcji |
0,3 x 10-3 cm-1 przy 2,4 mikronach |
|
dN/dT |
13,7 x 10-6 przy 5,4 mikronach |
|
dn/dm = 0 |
1,5 mikrona |
| WŁAŚCIWOŚCI FIZYCZNE SZAFIRU Al2O3 | |
|
Gęstość |
3,97 g/cm33 |
|
Temperatura topnienia |
2040 stopni C |
|
Przewodność cieplna |
27,21 W/(mxK) przy 300 K |
|
Rozszerzalność cieplna |
5,6x10-6/K (równoległa oś C) i 5,0 (prostopadła oś C) x 10-6/ K |
|
Twardość |
Knoopa 2000 kg/mm2z wgłębnikiem 2000g |
|
Specyficzna pojemność cieplna |
419 J/(kg x K) |
|
Stała dielektryczna |
11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
|
Moduł Younga (E) |
335 GPa |
|
Moduł ścinania (G) |
148,1 GPa |
|
Moduł objętościowy (K) |
240 GPa |
|
Współczynniki sprężystości |
C11=496 C12=164C13=115 |
|
Pozorna granica elastyczności |
275 MPa (40 000 psi) |
|
Współczynnik Poissona |
0,25 |
|
Orientacja |
Płaszczyzna R, płaszczyzna C, płaszczyzna A, płaszczyzna M lub określona orientacja |
|
Tolerancja orientacji |
± 0,3° |
|
Średnica |
2 cale, 3 cale, 4 cale, 6 cali, 8 cali lub inne |
|
Tolerancja średnicy |
0,1 mm na 2 cale, 0,2 mm na 3 cale, 0,3 mm na 4 cale, 0,5 mm na 6 cali |
|
Grubość |
0,25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm lub inne; |
|
Tolerancja grubości |
25μm |
|
Podstawowa długość płaska |
16,0 ± 1,0 mm dla 2 cali, 22,0 ± 1,0 mm dla 3 cali, 30,0 ± 1,5 mm dla 4 cali, 47,5/50,0 ± 2,0 mm dla 6 cali |
|
Podstawowa orientacja płaska |
Płaszczyzna A (1 1-2 0 ) ± 0,2°;Płaszczyzna C (0 0-0 1 ) ± 0,2°, rzutowana oś C 45 +/- 2° |
|
TTV |
≤10µm dla 2 cali, ≤15µm dla 3 cali, ≤20µm dla 4 cali, ≤25µm dla 6 cali |
|
UKŁON |
≤10µm dla 2 cali, ≤15µm dla 3 cali, ≤20µm dla 4 cali, ≤25µm dla 6 cali |
|
Powierzchnia przednia |
Epi-polerowane (Ra < 0,3 nm dla płaszczyzny C, 0,5 nm dla innych orientacji) |
|
Tylna powierzchnia |
Drobno szlifowane (Ra = 0,6 μm ~ 1,4 μm) lub polerowane epi |
|
Opakowania |
Pakowane w czystym pomieszczeniu klasy 100 |
