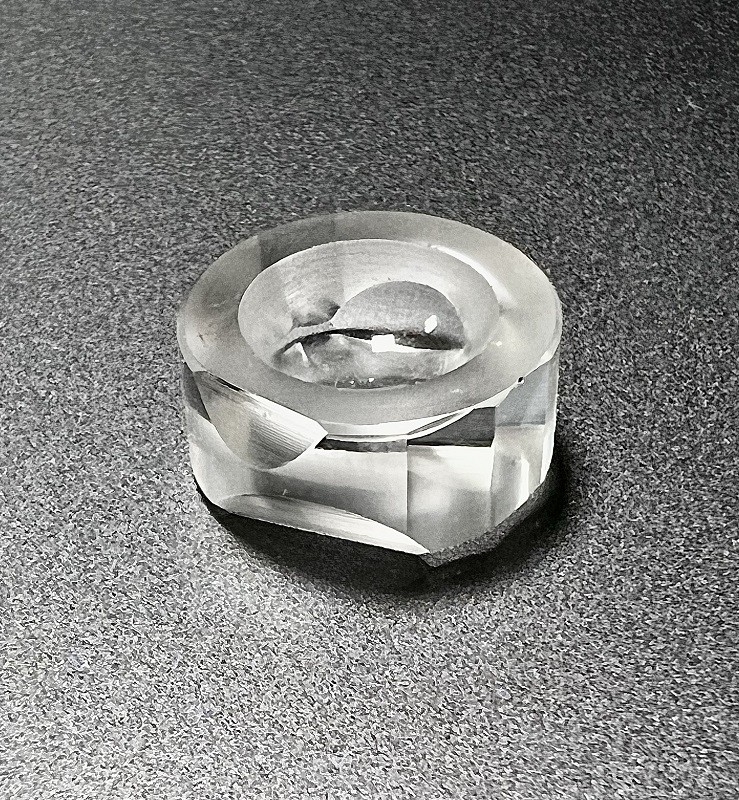

AT Zaślepki końcowe powlekane kwarcem do czujnika ciśnienia w trybie ścinania grubości

AT Cut Coated Quartz Endcaps dla czujnika ciśnienia w trybie ścinania grubości

Tryb podwójnyŚcinanie grubości Czujniki ciśnienia są stosowane w przemyśle naftowym i gazowym.Mierzy zarówno ciśnienie, jak i temperaturę oraz zapewnia wyższą rozdzielczość w porównaniu z poprzednimi konstrukcjami.Zasięg i czułość konstrukcji kwarcowych czujników ciśnienia są określane przez wymiary rezonatora i zaślepki oraz orientację krystalograficzną.Cele dotyczące wydajności dla projektu obejmują zdolność do wytrzymania powtarzających się cykli do ciśnień przekraczających pełną skalę (5000 psig lub 34,474 x 106 Pa) w maksymalnej temperaturze.Dodatkowe cele dotyczące wydajności czujnika obejmują dokładność lepszą niż &0,025% pełnej skali ciśnienia, powtarzalność lepszą niż &0,015% pełnej skali oraz rozdzielczość lepszą niż 0,01 psi (68,95 Pa).

Unikalną cechą konstrukcji jest duża powierzchnia uszczelniająca, która minimalizuje naprężenia przenoszone przez złącze na rezonator.W sąsiedztwie powierzchni uszczelniającej ściana cylindra zwęża się od środka otworu cylindra, zmniejszając grubość ścianki cylindra i zwiększając wewnętrzny promień otworu.Konstrukcja zaślepki z ponownym wejściem wykorzystuje grubszą ściankę cylindra na interfejsie rezonatora, aby zminimalizować naprężenia złącza, oraz cieńszą ściankę cylindra z dala od złącza, aby zmniejszyć sztywność zaślepki i zwiększyć czułość.

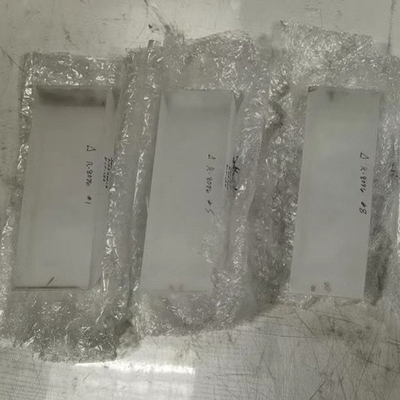

BonTek może dostarczyć kwarcowe nasadki końcowe ORAZ rezonator kwarcowy, z których oba są w trybie ścinania grubości AT-Cut.
