2-calowe płaszczyzny C polerowane szafirowe wafle kryształowe podłoża
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Szafir (Al2O3) |
Zapłata:
| Minimalne zamówienie: | 25 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta, słoik, pakiet filmów |
| Czas dostawy: | 1-4 tygodni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Szafirowy kryształowy wafel | Typ cięcia: | Oś C [0001], Oś R [1-102], Oś A [11-20], Oś M [10-10] |
|---|---|---|---|
| Zasięg transmisji: | 0,17 do 5,5 mikrona | Współczynnik załamania światła: | 1.75449 (o) 1.74663 (e) przy 1,06 mikrona |
| TTV: | <10um | kokarda: | <15um |
| Osnowa: | <15um | Stała dielektryczna: | 11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
| Podkreślić: | Polerowany wafel z szafirowego kryształu,polerowane wafle szafirowe płaszczyzny C,2-calowe wafle z szafirowym podłożem |
||
opis produktu

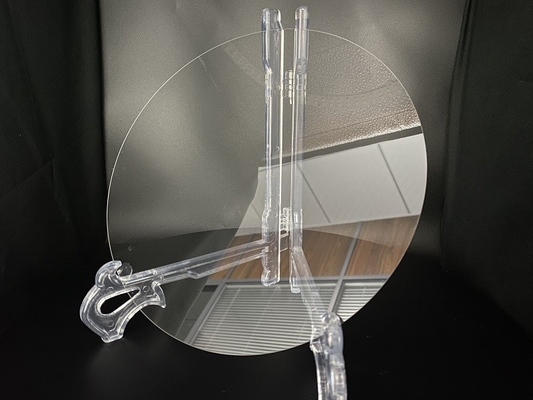

2-calowe szafirowe kryształy C płaszczyzny polerowane szafirowe wafle szafirowe podłoża
Specyfikacja:
Monokryształ Al2O3 99,999%
Orientacja: oś R 0,5°
Średnica: 50,8 ± 0,1 mm
Grubość: 430 ± 15um lub 330 ± 15um
Podstawowy płaski: 16 ± 1 mm
OF Orientacja płaska: Off R do osi C 45°±0,1° C-płaszczyzna (0001)
Chropowatość powierzchni czołowej: Ra < 0,2 nm
Chropowatość powierzchni tylnej: 0,8 ~ 1,2 um (lub dwustronnie polerowana, obie strony Ra < 0,2 nm)
TTV:<10um ŁUK:-10~0um WARP:<10um
Numer serii Laser Mark według potrzeb

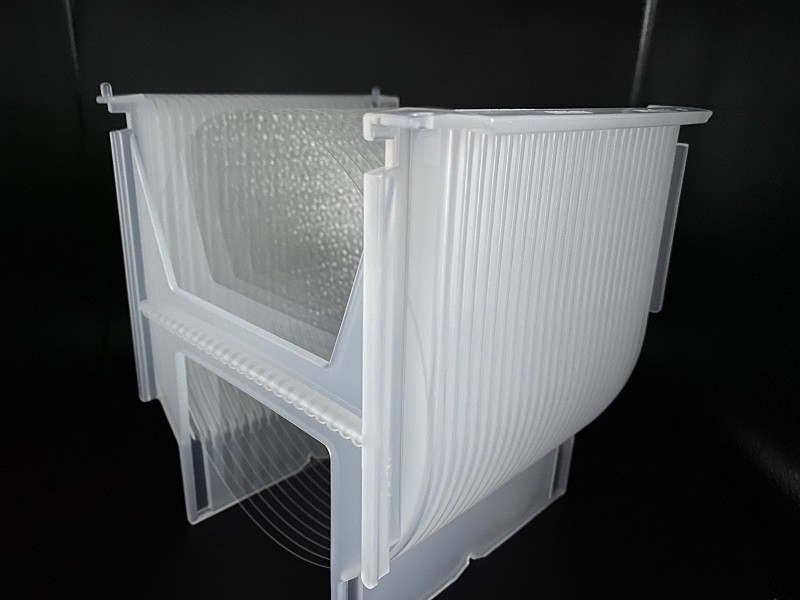

Opakowanie: Próżniowe pojemniki z wypełnieniem azotowym w środowisku klasy 100
Czystość: Wolne widoczne zanieczyszczenia
1. Szafir ma wysoką przepuszczalność optyczną, dlatego jest szeroko stosowany jako materiał dielektryczny do rur mikroelektronicznych, element przewodzący ultradźwięki, wnęka lasera falowodowego i inne elementy optyczne, jako materiały okienne do urządzeń wojskowych na podczerwień, pojazdów kosmicznych, laserów o dużej intensywności i optycznych komunikacja.
2. Szafir ma wysoką sztywność, wysoką wytrzymałość, wysoką temperaturę pracy, odporność na ścieranie, odporność na korozję, dlatego szafirowe podłoże jest często stosowane w trudnych warunkach, takich jak wodomierz kotłowy (odporność na wysoką temperaturę), skaner kodów kreskowych towarów, łożysko, i inne precyzyjna produkcja (odporność na zużycie), czujniki do wykrywania węgla, gazu, studni i okienka detektora (antykorozyjne).
3. Szafir ma właściwości izolacji elektrycznej, przezroczystości, dobrej przewodności cieplnej i wysokiej sztywności, dzięki czemu może być stosowany jako materiał podłoża układów scalonych, takich jak obwody LED i mikroelektroniczne, ultraszybki układ scalony.
| WŁAŚCIWOŚCI OPTYCZNE SZAFIROWEGO Al2O3 | |
|
Zasięg transmisji |
0,17 do 5,5 mikrona |
|
Współczynnik załamania światła |
1.75449 (o) 1.74663 (e) przy 1,06 mikrona |
|
Utrata odbicia |
przy 1,06 mikrona (2 powierzchnie) dla o-ray - 11,7%;dla e-ray - 14,2% |
|
Indeks absorpcji |
0,3 x 10-3 cm-1 przy 2,4 mikronach |
|
dN/dT |
13,7 x 10-6 przy 5,4 mikronach |
|
dn/dm = 0 |
1,5 mikrona |
| WŁAŚCIWOŚCI FIZYCZNE SZAFIRU Al2O3 | |
|
Gęstość |
3,97 g/cm33 |
|
Temperatura topnienia |
2040 stopni C |
|
Przewodność cieplna |
27,21 W/(mxK) przy 300 K |
|
Rozszerzalność cieplna |
5,6x10-6/K (równoległa oś C) i 5,0 (prostopadła oś C) x 10-6/ K |
|
Twardość |
Knoopa 2000 kg/mm2z wgłębnikiem 2000g |
|
Specyficzna pojemność cieplna |
419 J/(kg x K) |
|
Stała dielektryczna |
11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
|
Moduł Younga (E) |
335 GPa |
|
Moduł ścinania (G) |
148,1 GPa |
|
Moduł objętościowy (K) |
240 GPa |
|
Współczynniki sprężystości |
C11=496 C12=164C13=115 |
|
Pozorna granica elastyczności |
275 MPa (40 000 psi) |
|
Współczynnik Poissona |
0,25 |
