Rezonator kwarcowy oscylatora kwarcowego Filtr RF 1,8 V - 3,3 V
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Oscylator kwarcowy, rezonator, filtr RF |
Zapłata:
| Minimalne zamówienie: | 100 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta / Słoik, włożyć do kartonika z pianką PE. |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 200000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Oscylator kwarcowy | Zakres częstotliwości: | 1 MHz do 100 MHz lub określ |
|---|---|---|---|
| Napięcie zasilania: | 1,8 V ~ 3,3 V | Tolerancja częstotliwości (przy 25 ℃): | ± 10 ppm, ± 20 ppm lub określ |
| Obciążenie wyjściowe: | 15pF | Zakres temperatury pracy: | -40 ~ + 85 ℃, -40 ~ + 125 ℃ lub określić |
| Charakterystyka częstotliwości i temperatury: | ±20ppm, ±30ppm, ±50ppm lub określić | Napięcie Obj. (maks.) / Obj. (min.): | VOH = 90%Vdd/VOL = 10%Vdd |
| Cykl pracy: | 45~55% | Starzenie częstotliwości (przy 25 ℃): | ±3 ppm / rok Max. |
| Podkreślić: | Filtr RF Rezonator oscylatora kwarcowego,rezonator oscylatora kwarcowego,rezonator kwarcowy 3 |
||
opis produktu

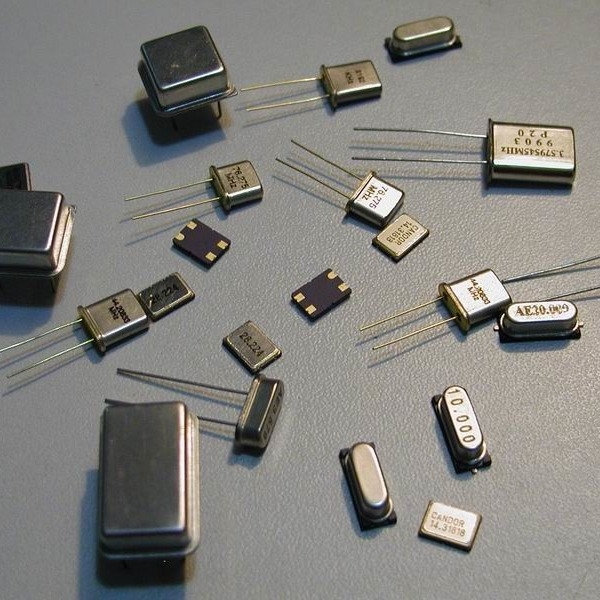

Kryształowy rezonator oscylatora Filtr RF wykonany z kwarcu
W oscylatorze kwarcowym (SMD) zwykły aktywny oscylator ma 4 piny, a różnicowy oscylator kwarcowy ma 6 pinów.Jest kompletnym oscylatorem, oprócz kryształu kwarcu, są tu tranzystory i elementy pojemnościowe oporowe.Oscylator kryształowy jest również znany jako aktywny oscylator kryształowy, aktywny oscylator kryształowy jest podzielony na bezpośredni oscylator kryształowy DIP i oscylator kryształowy SMD.Aktywne kryształy składają się z kryształów kwarcu i mogą być używane jako oscylatory ze względu na ich efekt piezoelektryczny.Aktywny oscylator kwarcowy nie potrzebuje wewnętrznego oscylatora DSP, więc jakość sygnału jest dobra, a stabilność wysoka.Różnicowy oscylator kwarcowy, jak sama nazwa wskazuje, to oscylator kwarcowy, którego wyjściem jest sygnał różnicowy.Wyjściowy sygnał różnicowy wykorzystuje dwa rodzaje sygnałów o całkowicie przeciwnych fazach, aby wyeliminować szum wspólny i stworzyć system o wyższej funkcji o jeden stopień.
Rezonator kryształowy (SMD), prosty kryształ kwarcowy lub oscylator kwarcowy, element elektroniczny używany do wytwarzania wysokiej precyzji częstotliwości oscylacji.Jest to element pasywny.Ma najwyższy współczynnik jakości i stabilność wysokich częstotliwości przy różnych zmianach temperatury.Jest szeroko stosowany w różnych przewodowych i bezprzewodowych produktach elektronicznych lub systemach wymagających „zegara odniesienia” i „sygnału synchronicznego”, takich jak maszyny, komunikacja, elektronika, rynek medyczny i konsumencki.Mamy wszelkiego rodzaju aplikacje wykorzystujące rezonatory kwarcowe.
Niskostratny filtr RF
Tętnienia o niskiej amplitudzie
Do pracy przy 50Ω nie jest wymagana dopasowana sieć
Pakiet ceramiczny do technologii montażu powierzchniowego (SMT)
Produkcja bezołowiowa i zgodność z RoHS
Urządzenie wrażliwe na ładunki elektrostatyczne (ESD)
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
