AT SC Okrągłe wykroje z kryształu kwarcowego Standard IEEE Pojedyncza / podwójna rotacja dla TCXO
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:14001 |
| Numer modelu: | Pojedynczy kryształ kwarcowy |
Zapłata:
| Minimalne zamówienie: | 10 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta / Słoik, włożyć do kartonika z pianką PE. |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 200000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Hodowany kryształ kwarcu | Grubość/Częstotliwość: | 1MHz~70MHz, 0,2mm, 0,35mm, 0,5mm |
|---|---|---|---|
| Orientacja: | cięcie ST, cięcie AT | Średnica: | Φ3 cale, 4 cale, 6 cali |
| Wymiar: | Φ8mm, 10mm；20×20mm itp. | Ord: | Fundamental; Fundamentalny; 3rd Overtone; 3. wydźwięk; 5th Overtone |
| Powierzchnia: | Polski, Lap, Etch | Dioptryczny: | Płasko-wypukły: 0,5 dioptrii～10 dioptrii Dwuwypukły: 10 dioptrii～15 dioptrii |
| Podkreślić: | Okrągłe półfabrykaty z kryształu kwarcu I,AT SC Niestandardowe cięte kryształy kwarcu,półfabrykaty z kryształu kwarcu z podwójną rotacją |
||
opis produktu
AT ST Cut Okrągłe półfabrykaty z kryształu kwarcowego i wafel
Materiały piezoelektryczne pod wpływem nacisku wykazują ładunek elektryczny związany z kierunkiem i odwrotnie, przyłożenie ładunku elektrycznego powoduje wytworzenie w materiale siły związanej z kierunkiem.Zastosowanie zmiennego pola elektrycznego spowoduje drgania materiału, a następnie mechaniczne rezonanse.Częstotliwość jakiegokolwiek rezonansu mechanicznego zależy od fizycznych wymiarów materiału, „kąta cięcia” w odniesieniu do osi krystalicznej pierwotnego kryształu monokrystalicznego, temperatury otoczenia oraz wszelkich efektów modyfikujących powiązanych elementów mechanicznych lub elektrycznych.
Właściwości skrystalizowanego kwarcu obejmują jego wysoką stabilność chemiczną i mechaniczną oraz niski współczynnik temperaturowy, co skutkuje niewielką zmianą częstotliwości rezonansowej przy każdej zmianie temperatury otoczenia, wraz z bardzo wysoką wartością Q przy rezonansie.Występuje w sposób naturalny i wszystkie wczesne prace eksperymentalne prowadzono przy użyciu naturalnego skrystalizowanego kwarcu.
|
Orientacja |
AT, SC, IT,… itd. |
|
Tolerancja kąta |
Kąt Theta: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, … itd. |
|
Kąt Phi: ±5′, ±10′, ±15′, ±30′, … itd. |
|
|
Rozmiar |
Okrągłe (3,0mm～8”)/Kwadratowe (1,6x1,6mm～48x48mm lub większe)/ SMD (1,2x2,4mm powyżej) |
|
Tolerancja rozmiaru |
±0,01 mm, +/-0,005 mm, +/- 0,0005 mm, zgodnie z rozmiarem |
|
Częstotliwość |
1 MHz do 54 MHz dla AT-Cut Fundamental;Do 70 MHz przez trawienie |
|
Mieszkanie |
Na żądanie: mieszkanie powinno być prostopadłe do osi X w zakresie ±10 deg |
|
Powierzchnia |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);Polerowany (tlenek ceru) i wytrawiony Std |
|
Wydźwięk |
Fundamentalny;Trzeci wydźwięk (3.);Piąty wydźwięk (5.) |
|
Dioptryczny |
Płasko-wypukły: 0,5 dioptrii～10 dioptrii Bi-wypukły: 10 dioptrii～15 dioptrii |
|
Materiał |
Hodowany kryształ kwarcu |
|
Wartość Q |
Min. 1,8x10^6, 2,4x10^6 do 3,0x10^6 norm IEC |
|
ECD |
Maks. 2 /c㎡, 10/c㎡, Maks. 30/c㎡, Maks. 100/c㎡, Maks. 300/c㎡;Przemieciony kwarc |
|
Inkluzje |
Klasy Ia, Ib, I, II, III |
|
Zmieciony |
Pasek Z, pasek Y lub Swept kwarc |
Kontrola akceptacji

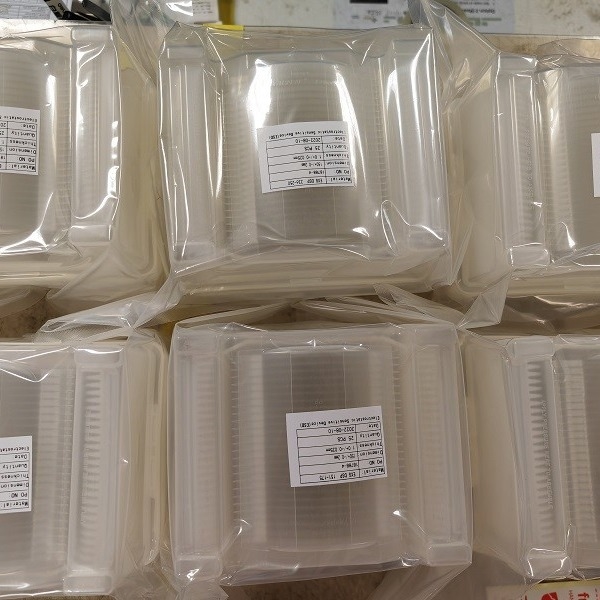

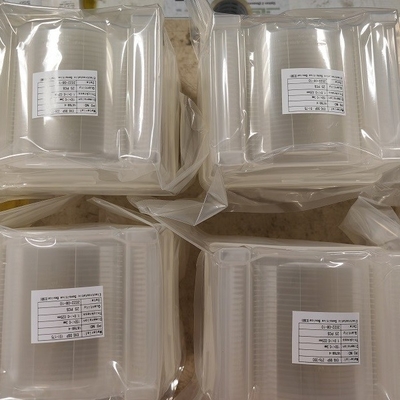

- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
