100um jednokrystaliczny wafel kwarcowy do filtra SAW Piezo Oscylator Rezonator Akcelerator
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Wafel piezoelektryczny |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 50000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Nazwa: | Wafel piezoelektryczny | Śr.: | 3 cale, 4 cale, 6 cali |
|---|---|---|---|
| Materiał: | Kwarc alfa | Grubość: | 100um w górę |
| Płaski: | 22 mm, 32,5 mm, 47,5 mm, 57,5 mm, wycięcie | Wykończenie powierzchni: | Polerowanie dwustronne, Polerowanie jednostronne |
| Posługiwać się: | Aplikacja Surface Acoustic Wave | Ra: | <1nm, <0,5nm |
| Podkreślić: | Kryształowy kwarcowy wafel piezoelektryczny,filtr SAW jednokrystaliczny wafel kwarcowy,piezoelektryczny jednokrystaliczny wafel kwarcowy |
||
opis produktu

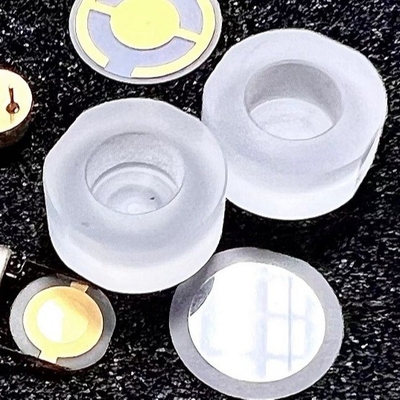

Jednokrystaliczny wafel kwarcowy do filtra SAW Piezo Oscylator Rezonator Akcelerator
Cięcie wafla kwarcowego do określonej orientacji osi współrzędnych kryształu nazywa się wzorem cięcia wafla kwarcowego.Ze względu na anizotropię kryształu kwarcu właściwości elektryczne i cieplne plastrów kwarcu są różne ze względu na ich różne właściwości sprężyste, właściwości piezoelektryczne i właściwości temperaturowe.
Istnieją dwa sposoby wyrażenia symbolu cięcia kryształu kwarcu, jeden to reprezentacja symbolu określona przez standard IRE, drugi to niestandardowa reprezentacja symbolu charakterystyczna dla kryształu kwarcu.IRE (rodzaj nacięcia określony symbolem (XYZlWt) z zestawem liter i Kątem, oznaczonym trzema literami XYZ w celu przedstawienia grubości i długości wióra wzdłuż osi pierwotnego położenia, z t (grubość), l (długość ), W (szerokość) oznacza kierunek obrotu, Kąt w kierunku przeciwnym do ruchu wskazówek zegara, co oznacza znak plus i minus, zgodnie z ruchem wskazówek zegara.
|
Materiał |

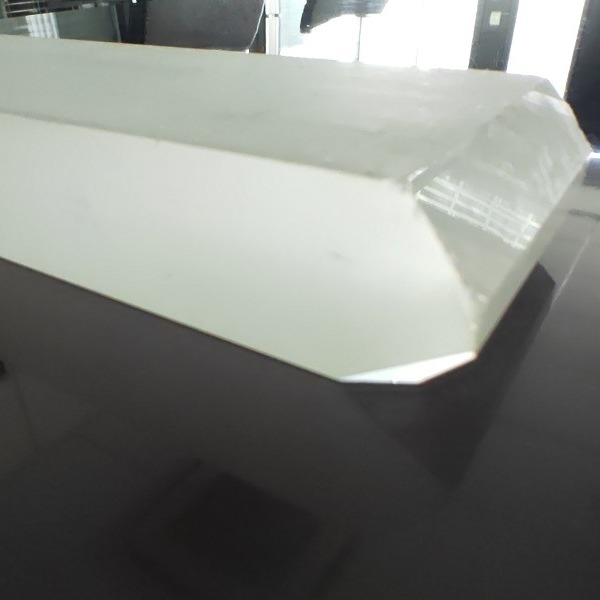

Syntetyczny piezoelektryczny kryształ kwarcu |
|||
|
Kąt cięcia |
X / Y / Z / AT32 ° / 33 ° / 35 ° / 36 ° / BT / ST42.75° itp. lub na zamówienie |
|||
|
Średnica/rozmiar |
3" (76,2 mm) |
4" (100mm) |
6" (150mm) |
8" (200mm) |
|
Tol(±) |
<0,20 mm |
|||
|
Najcieńsza grubość |
Min. 0,08 mm |
Min. 0,10 mm |
0,20 mm min - w górę |
0,35 mm min- |
|
Mieszkanie podstawowe |
22mm |
32mm |
42,5 mm |
57,5 mm lub wycięcie |
|
LTV (5mmx5mm) |
<1,5 µm |
|||
|
TTV |
<1,5~10 µm |
|||
|
Kokarda |
±10~±50um |
|||
|
Osnowa |
<10~40µm |
|||
|
PLTV (<0,5um) |
≥95% (5mm * 5mm) |
|||
|
Orientacja Płaska |
Wszystkie dostępne |
|||
|
Typ powierzchni |
Jednostronnie polerowane / dwustronnie polerowane / docierane |
|||
|
Polerowana strona Ra |
<0.5nm lub specyficzny na żądanie |
|||
|
Kryteria tylnej strony |
Ogólne to 0,2-0,5 µm lub dostosowane |
|||
|
Kryteria krawędzi |
R=0.2mm lub Bullnose |
|||
|
Własność materiału |
ECD |
Lepiej niż klasa 4 |
||
|
Włączenie |
Lepsze niż klasa II |
|||
|
Wartość Q |
Lepsze niż klasa C |
|||
|
Kryteria powierzchni wafla |
Cząstki ￠>0,3 µm |
<= 30 |
||
|
Zadrapanie, odpryski |
Nic |
|||
|
Wada |
Brak pęknięć krawędzi, zadrapań, śladów pił, plam! |
|||
|

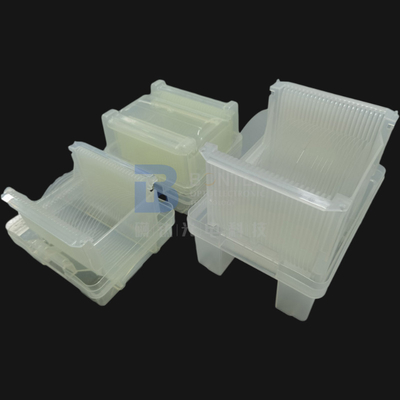

Opakowania |
Ilość/pudełko waflowe |
25 sztuk w pudełku, Semi Standard |
||
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
