AT Cut Quartz Blanks Wytrawianie w niskiej temperaturze 0,5 MHz - 70 MHz
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Kwarc alfa |
Zapłata:
| Minimalne zamówienie: | 100 sztuk |
|---|---|
| Cena: | Negocjowalne |

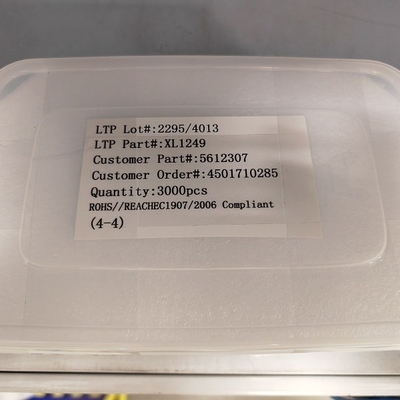

| Szczegóły pakowania: | Kaseta / Słoik, włożyć do kartonika z pianką PE. |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 200000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Pusty kwarc | Materiał: | Kwarc niskotemperaturowy |
|---|---|---|---|
| Częstotliwość: | 0.5 MHz ~ 70 MHz przez trawienie | Obrót: | AT-Cięcie |
| Rozmiar: | Φ10 mm, 15 mm, 20 × 20 mm lub dostosowane | Ord: | 1st Overtone; 1. alikwot; 3rd Overtone; 3. wydźwięk; 5th Overtone |
| Powierzchnia: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | Dioptryczny: | Plano-Plano, Plano-wypukły, Dwuwypukły |
| Podkreślić: | Niskotemperaturowe półfabrykaty kwarcowe AT,półfabrykaty kwarcowe 70 MHz,wafel piezoelektryczny AT Cut |
||
opis produktu
AT Cut półfabrykaty kwarcowe działające w szerokim zakresie temperatur
AT cut jest najczęstszym cięciem, opracowanym w 1934 roku. Płytka zawiera oś x kryształu i jest nachylona o 35 ° 15' od osi z (optycznej).Krzywa częstotliwość-temperatura ma kształt sinusoidy z punktem przegięcia w zakresie około 25–35 °C.Ma stałą częstotliwości 1,661 MHz⋅mm.[48]Większość (szacowana na ponad 90%) wszystkich kryształów to ten wariant.Stosowany do oscylatorów pracujących w szerszym zakresie temperatur, w zakresie od 0,5 do 200 MHz;stosowany również w oscylatorach sterowanych piekarnikiem.[49]Wrażliwe na naprężenia mechaniczne, spowodowane siłami zewnętrznymi lub gradientami temperatury.
|
Orientacja |
AT-Cięcie itp. |
|
Tolerancja kąta |
Kąt Theta: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, … itd. |
|
Kąt Phi: ±5′, ±10′, ±15′, ±30′, … itd. |
|
|
Rozmiar |
Okrągłe (3,0mm～8”)/Kwadratowe (1,6x1,6mm～48x48mm lub większe)/ SMD (1,2x2,4mm powyżej) |
|
Tolerancja rozmiaru |
±0,01 mm, +/-0,005 mm, +/- 0,0005 mm, zgodnie z rozmiarem |
|
Częstotliwość |
1 MHz do 54 MHz dla AT-Cut Fundamental;Do 70 MHz przez trawienie |
|
Mieszkanie |
Na żądanie: mieszkanie powinno być prostopadłe do osi X w zakresie ±10 deg |
|
Powierzchnia |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);Polerowany (tlenek ceru) i wytrawiony Std |
|
Wydźwięk |
Fundamentalny;Trzeci wydźwięk (3.);Piąty wydźwięk (5.) |
|
Dioptryczny |
Płasko-wypukły: 0,5 dioptrii～10 dioptrii Bi-wypukły: 10 dioptrii～15 dioptrii |
|
Materiał |
Hodowany kryształ kwarcu |
|
Wartość Q |
Min. 1,8x10^6, 2,4x10^6 do 3,0x10^6 norm IEC |
|
ECD |
Maks. 2 /c㎡, 10/c㎡, Maks. 30/c㎡, Maks. 100/c㎡, Maks. 300/c㎡;Przemieciony kwarc |
|
Inkluzje |
Klasy Ia, Ib, I, II, III |
|
Gatunek |
Pasek Z, pasek Y lub Swept kwarc |
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
