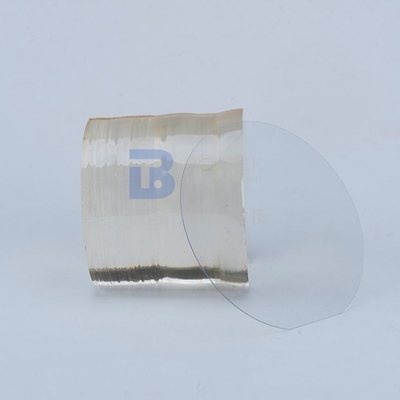

Z X Cut LiNbO3 Wafel Kryształy Optyczne obustronnie polerowane
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | LiNbO3 (LNC) |
Zapłata:
| Minimalne zamówienie: | 2 szt. |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Kryształowy wafel LiNbO3 | Rodzaj: | Klasa optyczna |
|---|---|---|---|
| Średnica: | 4 cale, 6 cali, 8 cali | Orientacja: | cięcie w kształcie litery X, cięcie w kształcie litery Z |
| Gruby: | 350um, 500um | Typ powierzchni: | Obie strony polski |
| Chropowatość: | Ra<5 Angstremów | Aplikacja: | Urządzenie optyczne |
| Podkreślić: | X Cut LiNbO3 wafel,obie strony polskie kryształy LiNbO3,optyczny wafel kryształowy LiNbO3 |
||
opis produktu
Z-Cut X-Cut LiNbO3 Kryształy Wafel Optyczny Klasa Obie strony Polski
Prędkość dźwięku dla fal podłużnych w LiNbO3 rozchodzących się wzdłuż głównych osi wynosi dla kierunku Z 7,271*10^5 cm/s;dla kierunku Y 6,549*10^5 cm/s;a dla kierunku X 6.580*10^5 cm/s.32,43,44 Stosując te wartości do przypadku kryształu LNO o przekroju Y 10*10*0.5 mm3, tryb rozciągania grubości powinien pojawić się przy 6.58 MHz .Najbliższy obserwowany pik jest wyśrodkowany przy nieco niższej częstotliwości 6,34 MHz, co można wytłumaczyć efektem zaciskania folii Metglas.Obliczoną długość rezonansów rozciągających wzdłuż kierunków X i Z (odpowiednio 327,5 kHz i 363,5 kHz) można przypisać pikom obserwowanym przy 314 kHz i 355 kHz.
|
Materiał |
4-calowy 6-calowy 8-calowy wafel LiNbO3 LNC |
|
Orientacja |
Z-cut lub X-cut |
|
Wykończenie powierzchni |
Polerowanie podwójnych stron (DLP/SLP/SSP/DSP wszystkie dostępne) |
|
Grubość |
0,35 mm, 0,50 mm, 1,00 mm |
|
TTV |
<5µm |
|
KOKARDA |
± 30um |
|
Osnowa |
< 40µm |
|
Mieszkania orientacyjne |
Półstandardowe wycięcie |
|
Polerowana strona Ra |
Chropowatość Ra<5A |
|
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm GC#1000 |
|
Zaokrąglanie krawędzi |
Zgodny ze standardem SEMI M1.2/patrz IEC62276 |
|
Kryształowa struktura |
Trygonalna, grupa przestrzenna R3c, grupa punktowa 3m |
|
Temperatura topnienia |
1253 ℃ |
|
Twardość Mohsa |
5 |
|
Gęstość |
4.64g/cm3 |
|
Rozpłynięcie |
Nic |
|
Jednorodność optyczna |
~5x10-5/cm |
|
Zakres przejrzystości |
420-5200nm |
|
Współczynnik absorpcji |
~0,1%/cm @1064nm |
|
Współczynniki załamania @1064nm |
nmi=2,146, no=2.220@1300nm nmi=2,156, no=2.232@1064nm nmi=2,203, no= 2,286 @ 632,8 nm |
|
Współczynniki rozszerzalności cieplnej (przy 25℃) |
//a,2.0x10-6/K //a, 2,2x10-6/K |
|
Współczynniki przewodności cieplnej |
38 W/m/K przy 25 ℃ |
|
Termiczne współczynniki optyczne |
dno/dT=-0,874 x 10-6/K przy 1,4 μm dnmi/dT=39,073 x 10-6/K przy 1,4 μm |
|
Równania Sellmeiera (λ w μm) |
no2=4,9048+0,11768/(λ2-0,04750)-0,027169λ2 nmi2=4,5820+0,099169/(λ2-0,04443)-0,02195λ2 |
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
