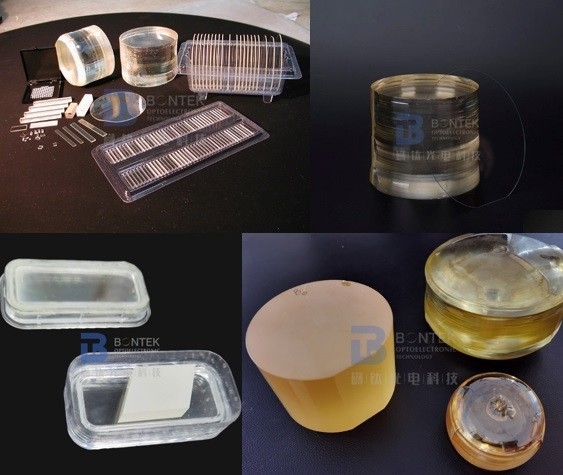

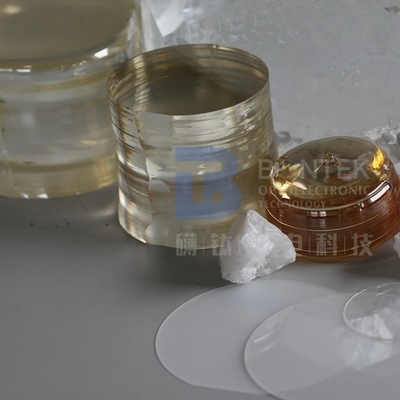

Bezołowiowe, kongruentne pojedyncze kryształy LiNbO3 LNC z dużymi efektami ME
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Niobian Litu (LiNbO3, LNC) |
Zapłata:
| Minimalne zamówienie: | 2 szt. |
|---|---|
| Cena: | Negocjowalne |

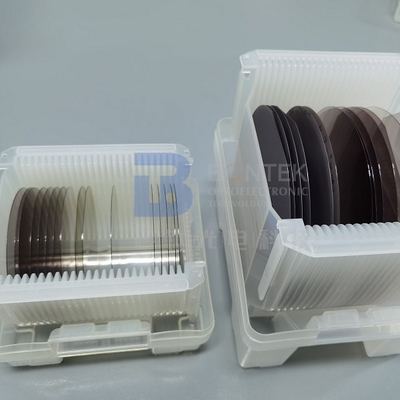

| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | LiNbO3 LNC wafel | Rodzaj: | PIŁA, Optyczna |
|---|---|---|---|
| Średnica: | 4 cale, 6 cali, 8 cali | Orientacja: | 128° Y-cut |
| Gruby: | 350um, 500um, 1000um | Typ powierzchni: | DSP, SSP |
| Chropowatość: | Ra<1nm, Ra<0,5nm | Aplikacja: | Filtr SAW, przetwornik ultradźwiękowy |
| Podkreślić: | Pojedyncze kryształy LiNbO3,bezołowiowe kongruentne pojedyncze kryształy,pojedynczy wafel LiNbO3 |
||
opis produktu
Bezołowiowe kongruentne pojedyncze kryształy LiNbO3 (LNC) z dużymi efektami ME
Ostatnio wykazaliśmy możliwość uzyskania dużych efektów ME w kompozytach zawierających bezołowiowe kongruentne monokryształy LiNbO3 (LNC).Ponadto opracowano kilka nowych obiecujących technik, aby bezpośrednio zaprojektować dwie domeny ferroelektryczne z antyrównoległymi wektorami spontanicznej polaryzacji w płytce z pojedynczym kryształem (bidomena).
We wcześniejszych badaniach proponowaliśmy użycie kwadratowych lub długich prętów kompozytowych metglas/PE z monokryształem Y128 ciętym LNC „głowa w łeb” (H–H) i „ogon-ogon” (T –T) bidomeny w czułych czujnikach pola magnetycznego.Anizotropię monokrystalicznego LNC można wykorzystać do uzyskania wysokiej zależnej od kierunku czułości na pola magnetyczne o niskich częstotliwościach.Wybór kryształu o odpowiednim szlifie to bardzo ważny krok w rozwoju czujników ME.
|
Materiał |
4-calowy 6-calowy 8-calowy wafel LiNbO3 LNC |
|
Orientacja |
Z-cut lub Y128°-cut |
|
Wykończenie powierzchni |
Polerowanie pojedynczych lub podwójnych stron (DLP/SLP/SSP/DSP wszystkie dostępne) |
|
Grubość |
0,35 mm, 0,50 mm, 1,00 mm |
|
TTV |
<5µm |
|
KOKARDA |
± 30um |
|
Osnowa |
< 40µm |
|
Mieszkania orientacyjne |
Półstandardowe wycięcie |
|
Polerowana strona Ra |
Chropowatość Ra<10A |
|
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm GC#1000 |
|
Zaokrąglanie krawędzi |
Zgodny ze standardem SEMI M1.2/patrz IEC62276 |
|
Kryształowa struktura |
Trygonalna, grupa przestrzenna R3c, grupa punktowa 3m |
|
Temperatura topnienia |
1253 ℃ |
|
Twardość Mohsa |
5 |
|
Gęstość |
4.64g/cm3 |
|
Rozpłynięcie |
Nic |
|
Jednorodność optyczna |
~5x10-5/cm |
|
Zakres przejrzystości |
420-5200nm |
|
Współczynnik absorpcji |
~0,1%/cm @1064nm |
|
Współczynniki załamania @1064nm |
nmi=2,146, no=2.220@1300nm nmi=2,156, no=2.232@1064nm nmi=2,203, no= 2,286 @ 632,8 nm |
|
Współczynniki rozszerzalności cieplnej (przy 25℃) |
//a,2.0x10-6/K //a, 2,2x10-6/K |
|
Współczynniki przewodności cieplnej |
38 W/m/K przy 25 ℃ |
|
Termiczne współczynniki optyczne |
dno/dT=-0,874 x 10-6/K przy 1,4 μm dnmi/dT=39,073 x 10-6/K przy 1,4 μm |
|
Równania Sellmeiera (λ w μm) |
no2=4,9048+0,11768/(λ2-0,04750)-0,027169λ2 nmi2=4,5820+0,099169/(λ2-0,04443)-0,02195λ2 |
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
