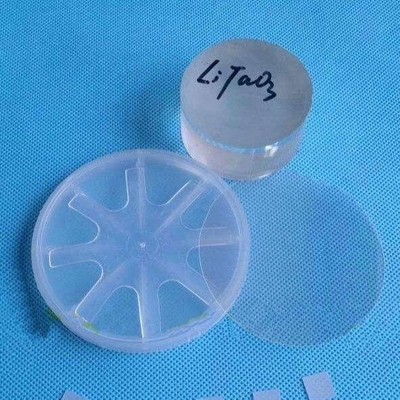

Stechiometryczny wafelek litowo-tanlanowy z domieszką magnezu do przetworników o dużej mocy i częstotliwości
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | BonTek |
Orzecznictwo: | ISO:9001, ISO:14001 |
Numer modelu: | Tantalian litu (LiTaO3) |
Zapłata:
Minimalne zamówienie: | 5 sztuk |
---|---|
Cena: | Negotiable |

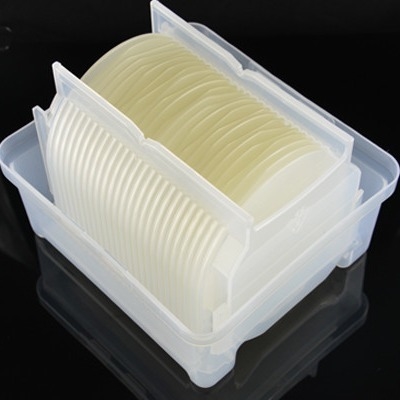

Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
Czas dostawy: | 1-4 tygodnie |
Zasady płatności: | T/T |
Możliwość Supply: | 10000 szt / miesiąc |
Szczegóły informacji |
|||
Materiał: | Wafel LiTaO3 | Stopień: | PIŁA Klasa |
---|---|---|---|
Orientacja: | cięte 42Y, cięte 36Y, cięte 28Y itp. | Wykończenie powierzchni: | DSP, SSP, okrążenie |
średnica: | 3 cale, 4 cale | grubość: | 0,35 mm, 0,5 mm |
Mieszkanie podstawowe: | 22±2mm, 32±2mm | Podanie: | Telekomunikacyjny rynek telefonów komórkowych |
High Light: | Stechiometryczny wafelek z tantlatami litu,wafel z domieszką magnezu,wafelek z tantlatem litowym SAW |
opis produktu
Stechiometria z domieszką MgLitowo Tantlate LiTaO3 wafel do projektowania przetworników częstotliwości o dużej mocy
Domieszkowany Mg stechiometryczny tantalian litu (SLT) jest obiecującym materiałem do wytwarzania dużej mocy ze względu na jego wysoką przewodność cieplną.Dokładność zależnego od temperatury równania Sellmeiera dla SLT domieszkowanego Mg jest ważna przy projektowaniu przekształtników częstotliwości dużej mocy.Proponujemy zależne od temperatury równanie Sellmeiera dla nadzwyczajnego współczynnika załamania światła SLT z domieszką 1,0 mol% Mg.Równanie jest dopasowane do danych pomiarowych pierwszego rzędu w quasi-fazie dopasowanej (QPM) generacji drugiej harmonicznej (SHG) i optycznej oscylacji parametrycznej (OPO) z podstawowymi i pompowymi długościami fali wynoszącymi zarówno 1,064 m, jak i wcześniej opublikowanymi danymi [Jpn.J. Appl.Fiz.41 (2002) 465] SLT.Równanie pozwala nam przewidywać dokładne okresy QPM w zakresie długości fali 0,5-4 m oraz w zakresie temperatur 30-170 °C.
Średnica |
76,2 ± 0,2 mm |
100 ± 0,2 mm |
150 ± 0,2 mm |
Mieszkanie podstawowe |
22±1mm |
32±1mm |
47,5 mm, 57,5 mm, wycięcie |
Orientacja |
36°Y, 42°Y, X-112°Y, Y, Z |
||
Grubość |
0,07 mm ~ 1,0 mm |
0,1 mm ~ 1,0 mm |
0,35 mm ~ 1,0 mm |
Wykończenie powierzchni |
Polerowanie pojedyncze/dwustronne/docieranie dwustronnie |
||
TTV |
<1~5µm |
||
ŁUK |
± (20µm ~40um) |
||
Osnowa |
<= 20µm ~ 50µm |
||
LTV (5mmx5mm) |
<1,5 um |
||
PLTV (<0,5um) |
≥98% (5mm * 5mm) z wykluczoną krawędzią 2mm |
||
Strona polerowana Ra |
Chropowatość Ra<=5A |
||
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm, GC#1000 |
||
Scratch & Dig (S/D) |
20/10, 40/20, 60/40 |
||
Profil krawędzi |
Zgodny z SEMI M1.2@z GC800# .regular w C wpisany |
||
Pęknięcia, ślady pił, plamy |
Nic |
Struktura krystaliczna |
Trygonalna, grupa przestrzenna R3c, grupa punktowa 3m |
Parametry komórki |
a=5,154Å, c=13,781Å |
Temperatura topnienia |
1650 ℃ |
Temperatura Curie |
607℃ |
Twardość Mohsa |
5,5 |
Gęstość |
7,46g/cm3 |
Stałe dielektryczne |
ε11/ε0:51,7 |
ε33/ε0:44,5 |
|
Współczynniki sztywności sprężystej |
CE11:2,33(×1011N/m2) |
CE33:2,77(×1011N/m2) |
|
Piezoelektryczne stałe odkształcenia |
d22:2,4(×10-11C/N) |
d33:0,8(×10-11C/N) |
|
Zasięg transmisji |
400-4500nm |
Współczynniki elektrooptyczne |
r33=30.4 po południu/V |
Współczynnik załamania przy 632.8nm |
nie=2,176, ne=2,180 |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to też nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Pewny.Inspekcja fabryczna jest ważna przy zakupie dużych ilości i długoterminowej współpracy.Najbardziej ufamy w dyskusję twarzą w twarz.W ciągu ostatnich lat wielkie nazwiska na całym świecie były świadkami naszego postępu w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest kruchy.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
