Dia 6 '' 8 '' LiNbO3 Wafel 128 stopni Y Z-Cut dla urządzeń z falą akustyczną powierzchni
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Niobian litu (LiNbO3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Wafel LiNbO3 | Czystość: | PIŁA, Optyczna |
|---|---|---|---|
| średnica: | 6 cali, 8 cali | Orientacja: | Nacięcie Z, nacięcie 128Y, nacięcie 64Y |
| Gruby: | 350um, 500um, 1000um | Wykończenie powierzchni: | DSP, SSP |
| Ra: | <1nm | Posługiwać się: | Filtr SAW, przetwornik ultradźwiękowy |
| Podkreślić: | 8 '' LiNbO3 wafel,wafel optyczny niobianu litu,6 '' wafel LiNbO3 |
||
opis produktu

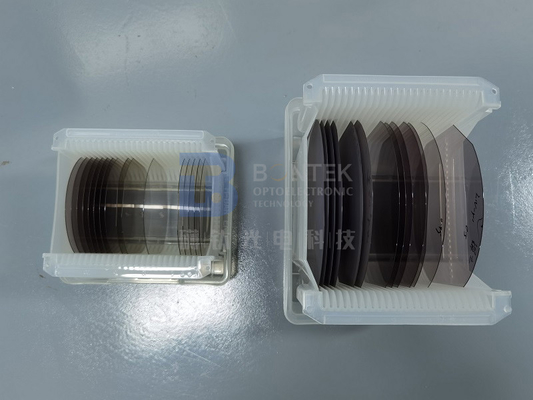

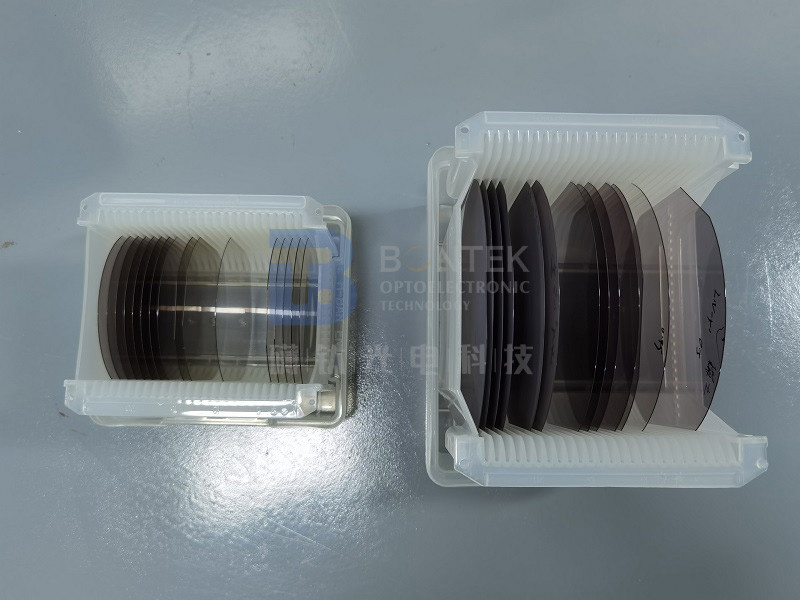

Duże Dia 6 '' 8 '' LiNbO3 wafle 128°Y Z-cut dla urządzeń z falą akustyczną powierzchni

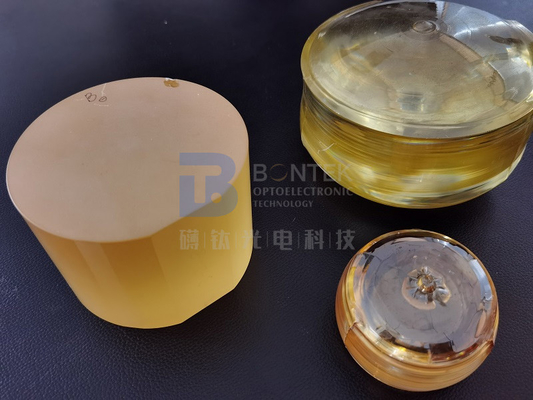

Monokryształ niobianu litu (LiNbO3) jest ferroelektrycznym kryształem o wysokim współczynniku sprzężenia elektromechanicznego i niskich stratach propagacyjnych, który można wykorzystać do wytwarzania urządzeń SAW o przepustowości do 50%.Właściwości akustycznej fali powierzchniowej materiałów monokrystalicznych niobianu litu są ściśle związane z ich orientacją i kierunkiem propagacji.W zależności od różnych kątów cięcia i kierunków propagacji prędkość propagacji piły wynosi 3400 ~ 4000 m / s, współczynnik sprzężenia elektromechanicznego wynosi 0% ~ 5,6%, a współczynnik temperaturowy wynosi -1,1 ~ 95,6 (10 ^ - 6 ℃).
Najczęściej używane orientacje SAW to YZ-cut i 128°Y-cut, najlepiej dopasowane do przetwarzania sygnału telewizyjnego i odbioru sygnału.Mówi się, że cięcie 128°Y z propagacją X ma najniższy poziom fałszywego sygnału. BonTek przedstawia8 cali Wafle LN dla Cięcie 128° Y oraz cięcie w kształcie litery „Z”, 6 cali Wafle LN dla wszystkie kąty cięcia!Posiadamy również technologię redukcji LN oraz domieszkowania LN, m.in. MgO:LN, Nd:Mg:LN, Fe:LN.
|
Materiał |
6'' i 8'' wafel LiNbO3 |
|
Orientacja |
cięcie w kształcie litery Z, cięcie Y128° dla 8'' X, Y, Z, 36Y, 64Y, 128Y dla 6'' |
|
Wykończenie powierzchni |
Polerowanie pojedynczych lub podwójnych stron (DLP/SLP/SSP/DSP wszystkie dostępne) |
|
Grubość |
0,35 mm, 0,50 mm, 1,00 mm |
|
TTV |
<5µm |
|
ŁUK |
± 40um |
|
Osnowa |
<80µm |
|
Mieszkania orientacyjne |
47,5 mm lub 57,5 mm dla 6 cali Półstandardowe wycięcie dla 6 '' i 8 '' |
|
Strona polerowana Ra |
Chropowatość Ra<10A |
|
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm GC#1000 |
|
Zaokrąglanie krawędzi |
Zgodny ze standardem SEMI M1.2/patrz IEC62276 |
|
Kryształowa struktura |
Trygonalna, grupa przestrzenna R3c, grupa punktowa 3m |
|
Temperatura topnienia |
1253 ℃ |
|
Twardość Mohsa |
5 |
|
Gęstość (g/cm3) |
4,64 |
|
Rozpłynięcie |
Nic |
|
Jednorodność optyczna |
~5x10-5/cm |
|
Zakres przejrzystości |
420-5200nm |
|
Współczynnik absorpcji |
~0,1%/cm @1064nm |
|
Współczynniki załamania @1064nm |
nmi=2,146, no=2.220@1300nm nmi=2,156, no=2.232@1064nm nmi=2,203, no= 2,286 @ 632,8 nm |
|
Współczynniki rozszerzalności cieplnej (przy 25℃ ) |
//a,2.0x10-6/K //a, 2,2x10-6/K |
|
Współczynniki przewodności cieplnej |
38 W/m/K przy 25 ℃ |
|
Termiczne współczynniki optyczne |
dno/dT=-0,874 x 10-6/K przy 1,4 μm dnmi/dT=39,073 x 10-6/K przy 1,4 μm |
|
Równania Sellmeiera (λ w μm) |
no2=4,9048+0,11768/(λ2-0,04750)-0,027169λ2 nmi2=4,5820+0,099169/(λ2-0,04443)-0,02195λ2 |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Pewny.Inspekcja fabryczna jest ważna przy zakupie dużych ilości i długoterminowej współpracy.Najbardziej ufamy w dyskusję twarzą w twarz.W ciągu ostatnich lat wielkie nazwiska na całym świecie były świadkami naszego postępu w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
