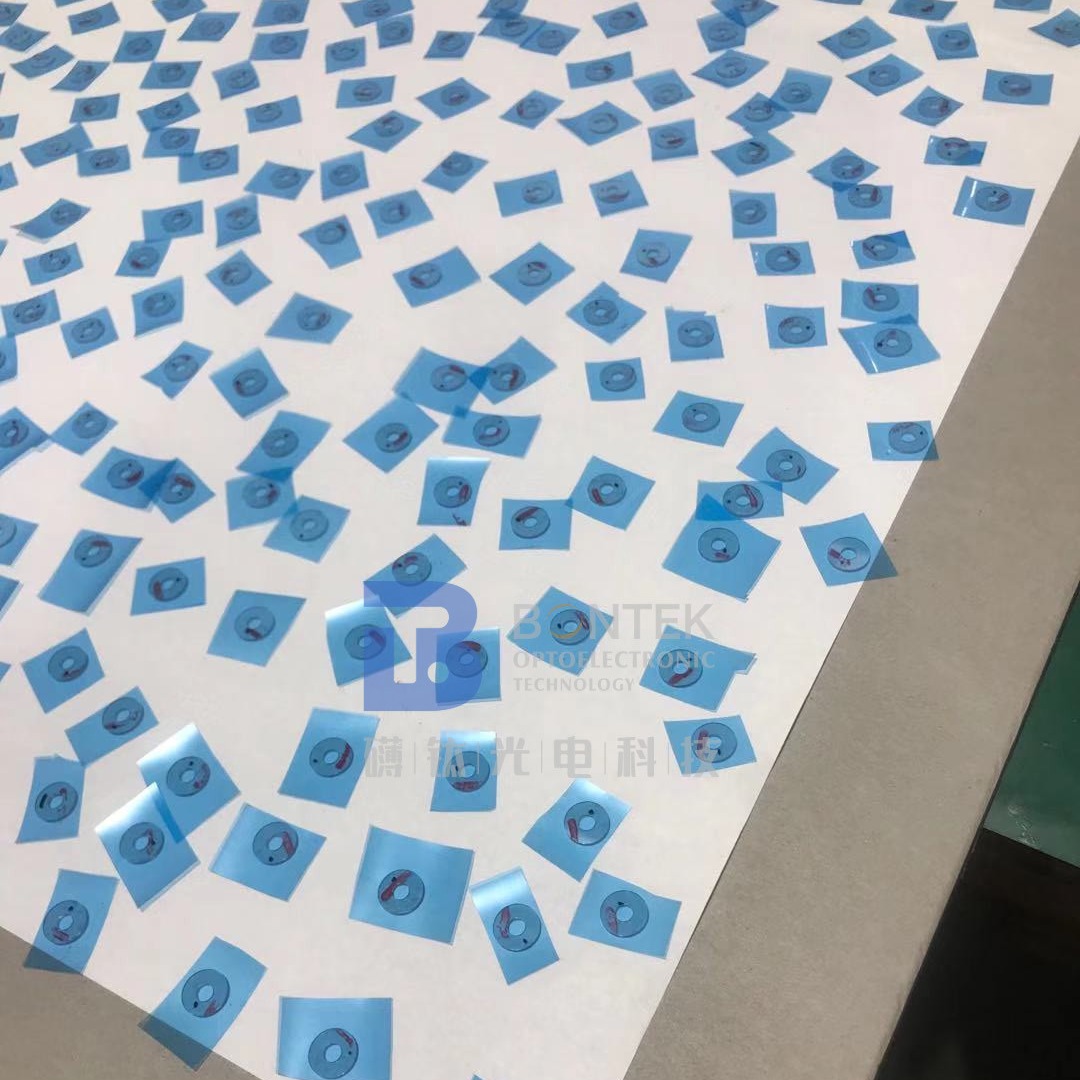

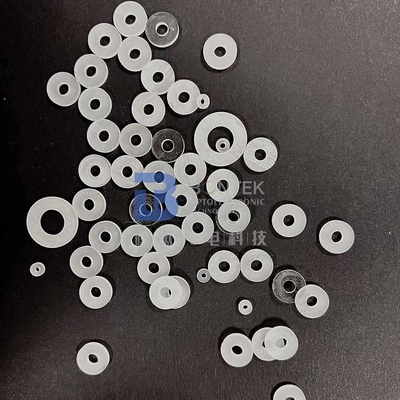

Piezoelektryczny pierścień z niobianem litu Orientacja wafla w kształcie litery Z lub 36Y
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Niobian litu (LiNbO3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Produkt: | Pierścień waflowy LiNbO3 | Stopień: | Optyczne / SAW |
|---|---|---|---|
| Kąt cięcia: | X, Z, 36Y itd. | Średnica zewnętrzna: | 5mm ~ 150mm |
| Średnica wewnętrzna: | 2mm ~ 100mm | grubość: | 0,35 / 0,50 / 1,00 / 3,00 + mm |
| Powierzchnia: | DSP, SSP, docieranie | Ra szorstkość: | <1nm |
| Podkreślić: | SAW Piezoelektryczny wafel pierścieniowy,wafelek niobianu litu z cięciem Z,wafel piezoelektryczny z pierścieniem 36Y |
||
opis produktu
Piezoelektryczny pierścień z niobianem litu Orientacja wafla w kształcie litery Z lub 36Y

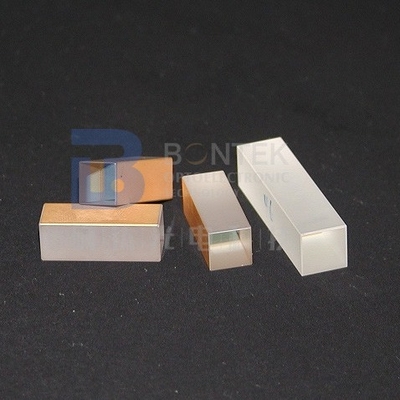

Niobat litu(LiNbO3, LN) kryształ jest ujemnym jednoosiowym kryształem i jest jednym z najlepiej scharakteryzowanychoptycznymateriały.Kryształ LN ma szeroki zakres przezroczystości w świetle widzialnym i średniej podczerwieni oraz dobrą stabilność chemiczną i mechaniczną, dzięki czemu może być stosowany jako materiał dwójłomny na podczerwień.
Kryształ LN (niobian litu) ma wiele zalet, takich jak wysoki współczynnik elektrooptyczny, szerokie okno przezroczystości optycznej i kryształ o wysokiej jakości optycznej.Kryształ LN (niobian litu) jest preferowanym materiałem do modulacji optycznej i przełącznika Q w pasmach bliskiej podczerwieni i podczerwieni.W przypadku modulatora elektrooptycznego kryształ wykonujezero resztkowej dwójłomnościwzdłuż kierunku propagacji światła zcięcie w kształcie litery „Z”, lubniezerowa dwójłomność rezydualnaorazmax efektywny współczynnik elektrooptycznyzX-cięcie.W przypadku przełączników Q kryształ jest zwykle cięty w kształcie litery Z, z zerową dwójłomnością szczątkową i poprzecznym polem elektrycznym przyłożonym w kierunku propagacji światła.Pierścień piezoelektryczny w LN ma defekt przy wysokiej częstotliwości powtarzania, ale defekt ten można w pewnym stopniu przezwyciężyć przez odpowiednie zaprojektowanie tłumienia piezoelektrycznego.
|
Materiał |
Wafel LiNbO3, pierścień piezoelektryczny |
|
Orientacja |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX lub Dostosowane |
|
Średnica zewnętrzna |
5mm ~ 150mm |
|
Wewnętrzna średnica |
2mm ~ 100mm |
|
Wykończenie powierzchni |
Polerowanie pojedynczych lub podwójnych stron (DLP/SLP/SSP/DSP wszystkie dostępne) |
|
Grubość |
0,35 / 0,50 / 1,00 / 3,00 + mm |
|
TTV |
<1~5µm |
|
ŁUK |
±(25µm ~40um) |
|
Osnowa |
<= 35µm |
|
LTV (5mmx5mm) |
<1,5 um |
|
PLTV (<0,5um) |
≥98% (5mm*5mm) bez krawędzi 2mm |
|
Krawędź |
Zgodny z SEMI M1.2@z GC800# .regular na C wpisany |
|
Mieszkania orientacyjne |
dostępne, na życzenie |
|
Strona polerowana Ra |
Chropowatość Ra<=5A |
|
Kryteria tylnej strony |
Chropowatość Ra: 0,5-1,0 µm GC#1000 |
|
Zaokrąglanie krawędzi |
Zgodny ze standardem SEMI M1.2/patrz IEC62276 |
|
Pęknięcia, ślady pił, plamy |
Nic |
|
Zasięg transmisji |
0,32 - 5,2um (grubość 6mm) |
|
Współczynnik załamania światła |
nie=2,237, ne=2,158 @633nm |
|
Utrata odbicia |
14,6% @633nm |
|
Temperatura topnienia (℃) |
1250 |
|
Gęstość(g/cm3) |
4,64 |
|
Twardość |
5 (Mohs) |
|
Moduł Younga |
170 GPa |
|
Współczynnik nieliniowy |
d33=34,45, d31=d15=5,95, d22=13,07 (pmv-1) |
|
Moduł ścinania |
68 PGa |
|
Moduł zbiorczy |
112 GPa |
|
Rozszerzalność termiczna |
a11=15,4×10^-6/K, a33=7,5×10^-6/K |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to też nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Pewny.Inspekcja fabryczna jest ważna przy zakupie dużych ilości i długoterminowej współpracy.Najbardziej ufamy w dyskusję twarzą w twarz.W ciągu ostatnich lat wielkie nazwiska na całym świecie były świadkami naszego postępu w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest kruchy.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
