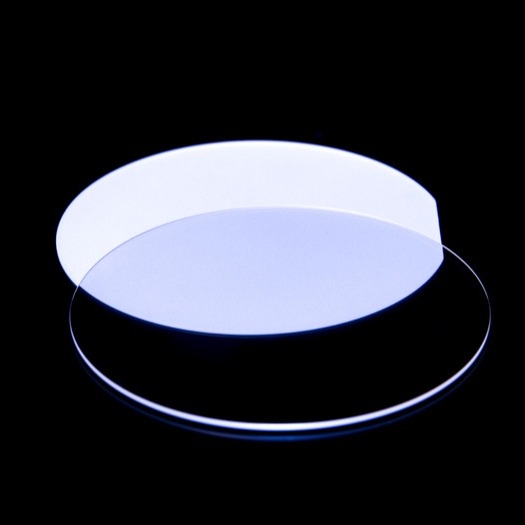

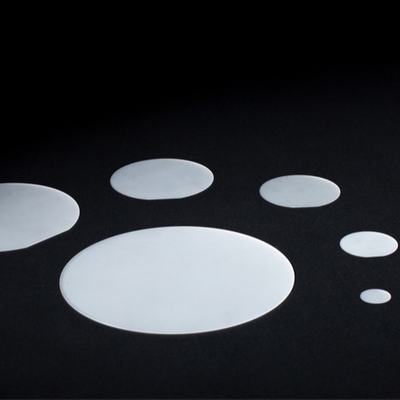

Optyka z szafirowego kryształu o wysokiej trwałości
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001 |
| Numer modelu: | Szafir (Al2O3) |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Kaseta, słoik, opakowanie foliowe |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000 sztuk/miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Szafirowy Wafel | Gęstość: | 3,97 g/cm3 |
|---|---|---|---|
| Temperatura topnienia: | 2040 stopni C | Przewodność cieplna: | 27,21 W/(mxK) przy 300 K |
| Rozszerzalność termiczna: | 5,6 x 10 -6/K (równoległa oś C) i 5,0 (prostopadła oś C) x 10 -6/K | twardość: | Knoop 2000 kg/mm2 z wgłębnikiem 2000g |
| Specyficzna pojemność cieplna: | 419 J/(kg x K) | Stała dielektryczna: | 11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
| Podkreślić: | 3,97 g / cm3 szafirowy kryształ,szafirowy kryształ Al2O3 |
||
opis produktu
Optyka z szafirowego kryształu o wysokiej trwałości do zastosowań o krótkich i długich falach
Sapphire jest używany do zastosowań o krótkich i długich falach (UV i IR) poza zakresem, w którym konwencjonalna optyka sprawdza się odpowiednio.Wysokie temperatury i nieprzyjazne środowiska również wymagają zastosowania optyki szafirowej.
· Okna iluminacyjne - dla bardzo wysokiej jasności okienka szafirowe wytrzymują bardzo wysokie temperatury, zapewniając jednocześnie najszerszą transmisję spektralną.
· Światłowody szafirowe - pręty szafirowe;stosowany w termometrii wysokotemperaturowej poza zakresem optyki kwarcowej.
· Elementy optyczne: soczewki, pryzmaty i inna optyka laserowa i na podczerwień są wykonane z szafiru o wysokiej jakości optycznej.
| WŁAŚCIWOŚCI OPTYCZNE SZAFIRU Al2O3 | |
|
Zasięg transmisji |
0,17 do 5,5 mikrona |
|
Współczynnik załamania światła |
1,75449 (o) 1,74663 (e) przy 1,06 mikrona |
|
Utrata odbicia |
przy 1,06 mikronach (2 powierzchnie) dla promieni o-ray - 11,7%;dla e-ray - 14,2% |
|
Wskaźnik absorpcji |
0,3 x 10-3 cm-1 przy 2,4 mikronach |
|
dN/dT |
13,7 x 10-6 przy 5,4 mikronach |
|
dn/dm = 0 |
1,5 mikrona |
| WŁAŚCIWOŚCI FIZYCZNE SZAFIRU Al2O3 | |
|
Gęstość |
3,97 g/cm3 |
|
Temperatura topnienia |
2040 stopni C |
|
Przewodność cieplna |
27,21 W/(mxK) przy 300 K |
|
Rozszerzalność termiczna |
5,6x10 -6 /K (równoległa oś C) i 5,0 (prostopadła oś C) x 10 -6 /K |
|
Twardość |
Knoop 2000 kg/mm 2 z wgłębnikiem 2000g |
|
Specyficzna pojemność cieplna |
419 J/(kg x K) |
|
Stała dielektryczna |
11,5 (równoległa oś C) 9,4 (prostopadła oś C) przy 1 MHz |
|
Moduł Younga (E) |
335 GPa |
|
Moduł ścinania (G) |
148,1 GPa |
|
Moduł nasypowy (K) |
240 GPa |
|
Współczynniki sprężystości |
C11= 496 C12=164 C13=115 |
|
Pozorna granica elastyczności |
275 MPa (40 000 psi) |
|
Współczynnik Poissona |
0,25 |
|
Orientacja |
Płaszczyzna R, płaszczyzna C, płaszczyzna A, płaszczyzna M lub określona orientacja |
|
Tolerancja orientacji |
± 0,3° |
|
Średnica |
2 cale, 3 cale, 4 cale, 6 cali, 8 cali lub inne |
|
Tolerancja średnicy |
0,1 mm na 2 cale, 0,2 mm na 3 cale, 0,3 mm na 4 cale, 0,5 mm na 6 cali |
|
Grubość |
0,25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm lub inne; |
|
Tolerancja grubości |
25μm |
|
Podstawowa długość płaska |
16,0±1,0mm na 2 cale, 22,0±1,0mm na 3 cale, 30,0±1,5mm na 4 cale, 47,5/50,0±2,0mm na 6 cali |
|
Pierwotna orientacja płaska |
Płaszczyzna A (1 1-2 0 ) ± 0,2°;Płaszczyzna C (0 0-0 1) ± 0,2°, przewidywana oś C 45 +/- 2° |
|
TTV |
≤10 µm dla 2 cali, ≤15 µm dla 3 cali, ≤20 µm dla 4 cali, ≤25 µm dla 6 cali |
|
ŁUK |
≤10 µm dla 2 cali, ≤15 µm dla 3 cali, ≤20 µm dla 4 cali, ≤25 µm dla 6 cali |
|
Powierzchnia przednia |
Epi-polerowany (Ra<0.3nm dla płaszczyzny C, 0.5nm dla innych orientacji) |
|
Tylna powierzchnia |
Drobny grunt (Ra = 0,6 μm ~ 1,4 μm) lub polerowany epi |
|
Opakowania |
Pakowane w czystym pomieszczeniu klasy 100 |
Kontrola akceptacji
1. Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
2. Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
3. Przed nałożeniem produktów należy otworzyć opakowanie próżniowe w czystym pomieszczeniu.
4. Jeśli produkty zostaną uszkodzone podczas kuriera, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
