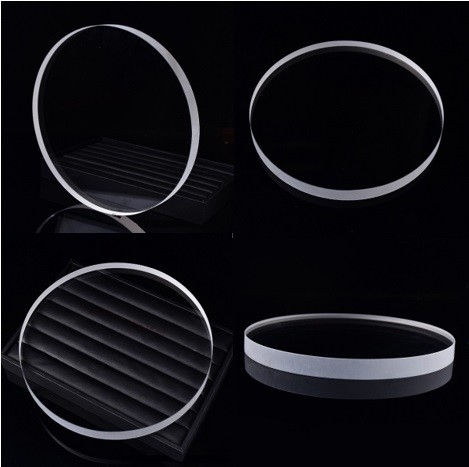

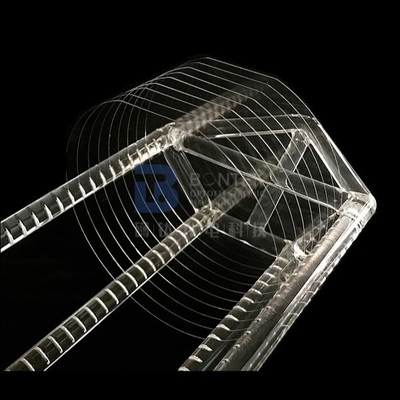

Wafel krzemionkowy ze stopioną fazą amorficzną
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:9001, ISO:14001 |
| Numer modelu: | Topiona krzemionka, topiony kwarc |
Zapłata:
| Minimalne zamówienie: | 5 sztuk |
|---|---|
| Cena: | Negocjowalne |
| Szczegóły pakowania: | Opakowanie kasety / słoika, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 20000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Topiony wafel krzemionkowy | Struktura: | Faza amorficzna |
|---|---|---|---|
| średnica: | 50,8 mm, 76,2 mm, 100 mm, 150 mm | grubość: | 0,375 mm, 0,525 mm, 0,675 mm |
| Osnowa: | <40um, <70um | Łuk: | ±30um, ±40um |
| TTV: | <5um, <10um | Widmo: | Podczerwień do ultrafioletu |
| Podkreślić: | Specjalistyczne wafle szklane,niestandardowy wafel krzemionkowy,sfabrykowane wafle szklane |
||
opis produktu
Wykonane na zamówienieSpecjalistyczne wafle szklane z raportem z inspekcji TTV Bow Warp
BonTek oferujemy wybór specjalistycznych wafli szklanych, które można wykonać na zamówienie, aby spełnić określone wymagania aplikacji.
- Corning ®Gorilla® Glass – jest to szkło aluminiowo-krzemowe, jest bardziej odporne mechanicznie i chemicznie niż inne podłoża szklane.
- Borofloat® – ma dobrą wytrzymałość mechaniczną, termiczną i chemiczną, posiada wysoki stopień przezroczystości.
- Borokrzemiany – podstawowymi składnikami szkła borokrzemianowego są tlenek krzemu i boru, które zapewniają bardzo niski współczynnik rozszerzalności cieplnej, dzięki czemu szkło jest bardziej odporne na szoki termiczne niż inne standardowe podłoża szklane.
- Szkło sodowo-wapienne – zwane również szkłem sodowo-wapniowo-krzemowym, może być wzmacniane chemicznie w celu zwiększenia jego wytrzymałości mechanicznej lub może być wzmacniane/hartowane w celu zwiększenia szoku termicznego, odporności i wytrzymałości mechanicznej.Jest to jeden z najpopularniejszych rodzajów szkła na świecie.
- Eagle XG® – dobra odporność chemiczna, gładka powierzchnia i niska gęstość to główne parametry charakteryzujące ten rodzaj szkła.
|
Specyfikacja |
3” |
4” |
5" |
6" |
8" |
12" |
|
Średnica |
76,2 mm |
100mm |
125mm |
150mm |
200mm |
300mm |
|
Tol(±) |
<0,1~0,25mm |
|||||
|
Grubość |
>0,10mm |
>0,10mm |
> 0,30 mm |
> 0,30 mm |
> 0,30 mm |
>0,50mm |
|
Mieszkanie podstawowe |
22mm |
32,5 mm |
42,5 mm |
57,5 mm Karb |
Karb |
Karb |
|
TTV |
<8um |
<10um |
<15um |
<20um |
<30um |
<30um |
|
Łuk |
±20um |
±25um |
±40um |
±40um |
±60um |
±60um |
|
Osnowa |
<30um |
<40um |
<50um |
<50um |
<60um |
<60um |
|
PLTV (<0,5um) |
≥95% (5mm * 5mm) |
|||||
|
Przepuszczalność |
Opcja UV, optyczna, IR lub niestandardowa |
|||||
|
Zaokrąglanie krawędzi |
Zgodny ze standardem SEMI M1.2/patrz IEC62276 |
|||||
|
Materiał |
Topiona krzemionka (topiony kwarc) JGS1, JGS2, JGS3 |
|
Średnica |
100 +/- 0,1 mm |
|
Grubość |
500 +/- 25 um |
|
Mieszkanie podstawowe |
32,5 +/- 2,0 mm |
|
Powierzchnia |
Chropowatość powierzchni polerowanej dwustronnie (DSP) Ra < 1 nm |
|
S/D |
40/20 |
|
TTV |
< 10 um |
|
Krawędź |
ze skosem, kształt C |
|
Materiał |
BOROFLOAT 33 |
|
Gęstość (przy 25°C/77°F) |
2,23 g/cm3 |
|
Moduł sprężystości |
63 kN/mm2 |
|
Twardość Knoopa HK 0,1/20 |
480 |
|
Współczynnik Poissona |
0,2 |
|
Stała dielektryczna (@ 1 MHz i 25°C) |
4,6 |
|
Stracić styczność (@ 1 MHz i 25°C) |
37x10-4 |
|
Wytrzymałość dielektryczna (przy 50 Hz i 25°C) |
16 kV/mm |
|
Współczynnik załamania (nd) |
1.472 |
|
Dyspersja (nF - nC) |
71,9 x 10-4 |
|
Materiał |
B 270i |
|
Wymiary |
406 mm x 258 mm, 840 mm x 800 – 920 mm, |
|
1680 mm x 800 – 920 mm (16,0 in x 10,1, 33 in x 31,5 – 36,2 in, 66,1 in x 31,5 – 36,2 in) inne formaty na życzenie |
|
|
Standardowe grubości |
0,9, 1,0, 1,1, 1,35, 1,65, 2,0, 2,5, 3,0, 3,5, 5,0 mm |
|
Przepuszczalność świetlna τvD65 (d = 2,0 mm) |
91,70% |
|
Współczynnik średniej liniowej rozszerzalności cieplnej α (20 °C; 300 °C) |
9,4 x 10^–6 K–1 |
|
Temperatura przemiany Tg |
536°C |
|
Stała dielektryczna εr przy 1 MHz |
7,0 |
|
Współczynnik załamania nD |
1,5229 |
|
Gęstość ρ |
2,56 g/cm3 |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to również nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Pewny.Inspekcja fabryczna jest ważna przy zakupie dużych ilości i długoterminowej współpracy.Najbardziej ufamy w dyskusję twarzą w twarz.W ciągu ostatnich lat wielkie nazwiska na całym świecie były świadkami naszego postępu w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest delikatny.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
