Dostosowane kawałki pojedynczego kryształowego wafla kwarcowego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BonTek |
| Orzecznictwo: | ISO:14001 |
| Numer modelu: | Pojedynczy kryształ kwarcowy |
Zapłata:
| Minimalne zamówienie: | 50 sztuk |
|---|---|
| Cena: | Negocjowalne |

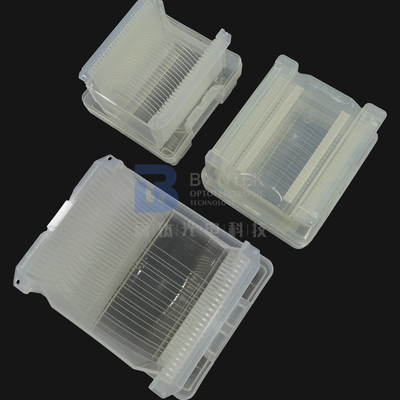

| Szczegóły pakowania: | Opakowanie foliowe, zamknięte próżniowo |
| Czas dostawy: | 1-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 800000 szt / miesiąc |
|
Szczegóły informacji |
|||
| Materiał: | Pojedynczy kryształ kwarcowy | Rodzaj cięcia: | X, Y, Z, AT, SC, ST |
|---|---|---|---|
| Powierzchnia: | Polski, Lap, Etch | Podanie: | PIŁA, Piezoelektryczność, fala masowa |
| Tryb wibracji: | Ścinanie twarzy, ścinanie grubości | Współczynnik sprzężenia elektromechanicznego (K): | 0,10~0,25 K2/% |
| d33: | 2,1×10^-12 C/N | Twardość Moha: | 7 |
| Podkreślić: | Indywidualne cięcia Pojedynczy kryształowy wafel kwarcowy,wafel trawiony piłą,półfabrykaty z pojedynczego kryształowego wafla kwarcowego |
||
opis produktu
Indywidualne cięcie półfabrykatów jednokrystalicznych wafli kwarcowych do zastosowań SAW i piezoelektrycznych
BonTek to profesjonalny producent półfabrykatów kwarcowych w ChRL.Główne produkty to kwarc cięty SC, cięty AT, cięty IT i cięty FCwafleorazpuste miejsca.Lub możesz użyćGNIEWkąt standardowy lub Eulara.Są one używane jako podłoża SAW, okna optyczne, wafle nośne lub chipy typu bulkwave do wytwarzania wszystkich kryształów, filtrów, OCXO, TCXO itp. klasy komercyjnej i wojskowej.
BonTek jest wyposażony w QSC41L odEFGw Niemczech do kontroli kąta.Może działać dalejCięcia IT, SC i FCdo pomiaru kątów i sortowania.Nasze możliwości to 800 000 sztuk miesięcznie przy cięciu SC i 1 milion miesięcznie przy cięciu AT w tym momencie, w tym wszelkiego rodzaju części wypukłe typu Plano z polerowaniem lub bez.
| Produkt |
Pojedynczy kryształ kwarcowy wafel |
||||
| Wartość Q |
Min 1,8×10^6, 2,4×10^6, 3,0×10^6 (normy IEC) |
||||
| ECD |
2/cm2,10/ cm2,30/ cm2100/ cm2300/cm2； Swept Quartz (normy IEC) |
||||
| Inkluzje |
Stopnie Ia,Ib,I, II,III (normy IEC) |
||||
| Orientacja |
X, Y, Z, AT, ST, BT, CT, ET, DT, GT, NT, FC, SC, IT itp. |
||||
| Średnica | 2 cale 50,8 mm |
3 cale 76,2 mm |
4 cale 100mm |
6 cali 150mm |
8 cali 200mm |
| Tolerancja | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm | ± 0,2 mm |
| Grubość Tolerancja |
±0,025mm | ±0,025mm | ±0,025mm | ±0,025mm | ±0,025mm |
| Nasionko | bez pestek do każdego cięcia Lub z nasionami |
bez pestek do cięcia w kształcie litery Z Inne cięte z nasionami |
|||
| Mieszkanie podstawowe | 16±2mm | 22±2mm | 32±2mm | 47,5±2mm 57,5±2mm |
57,5±2mm |
| Karb | - | - | - | 1~1,25 mm 89~95 ° |
1~1,25 mm 89~95 ° |
| S/D | 40/20 | 60/40 | 60/40 | 60/40 | 60/40 |
| TTV | <1,5um | <5um | <5um | <5um | <5um |
| PLTV | >95% | >95% | >95% | >95% | >95% |
| Osnowa | <9um | <15um | <30um | <50um | <70um |
| Łuk | <9um | <15um | <30um | <40um | <60um |
| Ra | <0,5 nm | <1nm | <1nm | <1nm | <1nm |
| Materiał | Półfabrykaty z pojedynczego kryształu kwarcowego (klasa piezo/optyczna) |

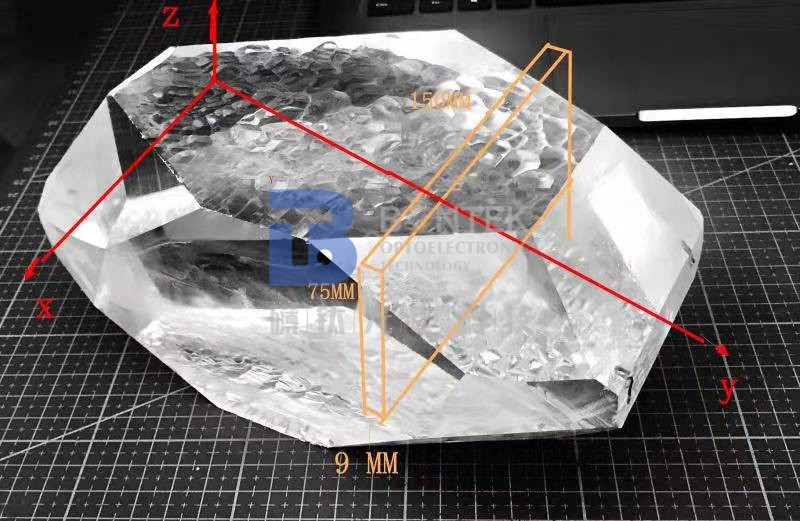

| Kryształowy kawałek | Pure Z Bar, Pure Y Bar, Swept Quartz |
| Syntetyczna wartość Q | Min 1,8×10^6, 2,4×10^6, 3,0×10^6 (normy IEC) |
| Gęstość kanału wytrawiania (ECD) | 2/cm2,10/ cm2,30/ cm2,100/ cm2,300/cm2；Swept Quartz (normy IEC) |
| Gęstość wtrąceń | Stopnie Ia,Ib,I, II,III (normy IEC) |
| Typ cięcia (orientacja) | AT, BT, CT, ET, DT, GT, NT, FC, SC, IT, AC, BC, ST, TS, MT, NT RT, LC itd. |
| Tolerancja kąta (±) | Kąt Theta:±5″,±10″,±15″,±30″,±1′,±2′ itd. |
| Kąt Phi: ±5′,±10′,±15′,±30′ itd. | |

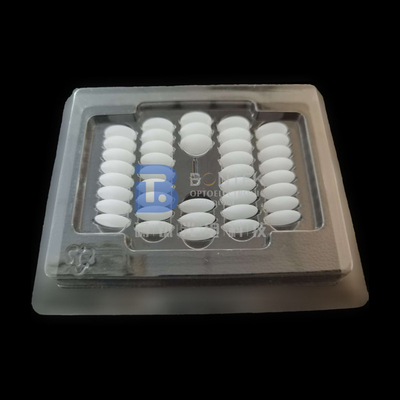

| Rozmiar dla okrągłego pustego | Od 3,0 mm do 50,80 mm (z płaskim) / 2”, 3”, 4”, 5”, 6” i 8” (wafle) |
| Rozmiar dla pustego kwadratu | 1,6×1,6mm ～ 41×48 mm lub nawet większy rozmiar |
| Rozmiar dla pustego SMD | 1,2 x 2,4 mm powyżej w opcji klienta |
| Tolerancja rozmiaru (±) | ±0,01 mm, ±0,005 mm, ±0,0005 mm, |
| Częstotliwość/Grubość | 1 MHz do 54 MHz dla AT-Cut Fundamental;Do 70 MHz przez trawienie |
| Płaski | Na żądanie (płaskie prostopadle do osi X w zakresie ±10 stopni) |
| Wykończenie powierzchni | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);Polerowany (tlenek ceru) i wytrawiony Std |
| Wydźwięk | Fundamentalny, trzeci alikwot (3.), piąty alikwot (5.) |
| Konturowanie (° dioptrii) | Płasko-wypukły:0,5 ° dioptrii (10° dioptrii)Dwuwypukły:10 ° dioptrii (15 ° dioptrii) |
Często zadawane pytania:
- Q: Nad jakimi produktami głównie pracujesz?
A:Uważamy się za specjalistów od wafli piezoelektrycznych.Jako pierwsi pracujemy z kwarcem jednokrystalicznym w Chinach około 30 lat temu.Następnie stopniowo wkraczamy w dziedzinie LiNbO3, LiTaO3, szkła kwarcowego, LGS, CTGS itp. Szczególnie, jeśli szukasz dostawcy kwarcu piezo, jesteśmy najlepszym wyborem!Każdego roku zlecamy na zewnątrz miliony półfabrykatów kwarcowych, ponieważ opanowujemy cięcie AT, SC i IT z najwyższą precyzją kąta.
- P: Czy możesz zaakceptować dostosowywanie produktu?
A:Tak oczywiście.Możemy wyprodukować zgodnie z twoją prośbą.Ponadto mamy tak duże doświadczenie w zakresie wafli piezoelektrycznych, że możemy udzielić Ci odpowiednich sugestii, jeśli nie jesteś w 100% pewien swojego wyboru.Poza tym mamy na stanie kilka standardowych wafli, skontaktuj się z nami.
- Q: Czy możesz dostarczyć towar za pośrednictwem naszego agenta kurierskiego?
A:Tak, sugerujemy skorzystanie z usług kuriera, którego najlepiej znasz (DHL, FedEX, UPS itp.).Możemy wysyłać za pośrednictwem twojego konta.I oczywiście bezpiecznie zapakujemy produkty w akceptowalnym rozmiarze, aby pomóc Ci zaoszczędzić na kosztach wysyłki.Jeśli potrzebujesz abyśmy zajęli się frachtem, to też nie jest problem.Mamy również dobre zniżki z międzynarodowymi firmami kurierskimi.
- Q: Jak możesz zagwarantować, że dostaniemy to, czego chcemy bezpiecznie?
A:Produkty waflowe są kruche i czasami drogie.Ostatnią rzeczą, jaką jako producent chcemy widzieć, to produkty, które wykonujemy, uległy uszkodzeniu w transporcie kurierskim.Dzięki temu odpowiednio zapakujemy wafle i umieścimy je w odpowiednim kartoniku wypełnionym gąbką buforową.Jednak czasami wypadki są nieuniknione.Więc proszę postępuj zgodnie z„Kontrola odbioru”czynności pokazane na poniższych rysunkach.Jeśli zdarzyło się niepożądane, dokonamy uzupełnienia lub zwrotu pieniędzy, jeśli wykonasz czynności sprawdzające.
- Q: Czy możemy odwiedzić Twoją fabrykę?
A:Pewny.Inspekcja fabryczna jest ważna przy zakupie dużych ilości i długoterminowej współpracy.Najbardziej ufamy w dyskusję twarzą w twarz.W ciągu ostatnich lat wielkie nazwiska na całym świecie były świadkami naszego postępu w rozbudowie fabryk.W dzisiejszych czasach, w związku z pandemią Covid-19, mieliśmy również doświadczenie w prowadzeniu wideokonferencji z globalnymi nabywcami.
Kontrola akceptacji
- Produkt jest kruchy.Odpowiednio go zapakowaliśmy i oznaczyliśmy jako kruche.Dostarczamy za pośrednictwem doskonałych krajowych i międzynarodowych firm ekspresowych, aby zapewnić jakość transportu.
- Po otrzymaniu towaru należy obchodzić się z nim ostrożnie i sprawdzić, czy opakowanie zewnętrzne jest w dobrym stanie.Ostrożnie otwórz karton zewnętrzny i sprawdź, czy pudełka do pakowania są wyrównane.Zrób zdjęcie, zanim je wyjmiesz.
- Proszę otworzyć opakowanie próżniowe w czystym pomieszczeniu przed nałożeniem produktów.
- Jeśli produkty zostaną uszkodzone podczas przesyłki kurierskiej, natychmiast zrób zdjęcie lub nagraj film.NIE WYJMUJ uszkodzonych produktów z opakowania!Skontaktuj się z nami natychmiast, a dobrze rozwiążemy problem.
